تفاصيل المنتج

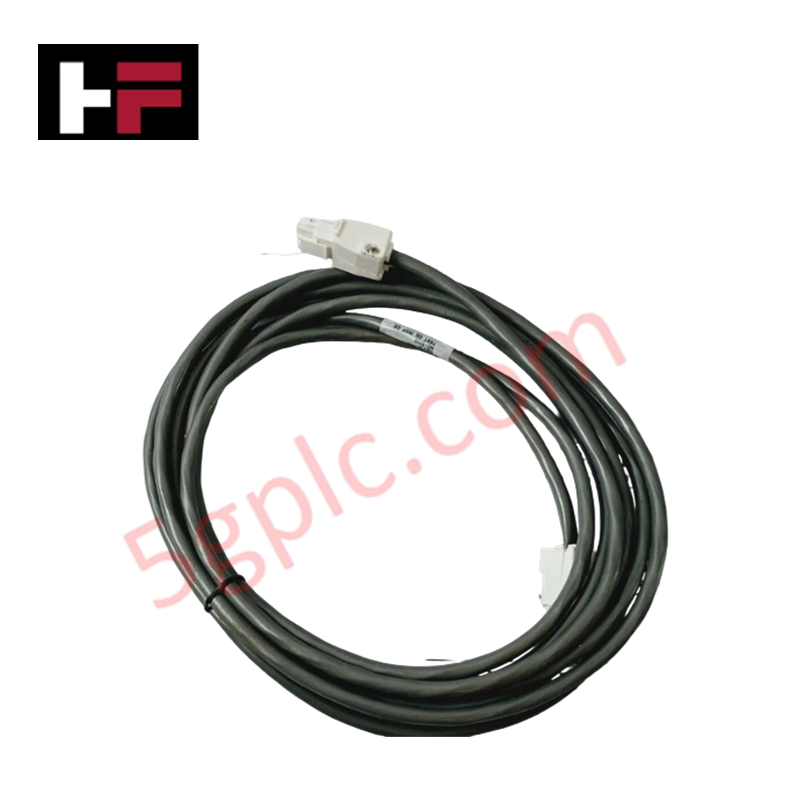

تعمل Honeywell 51204120-400، المعروفة أيضًا باسم 51204120-400 كابلات اتصال فيلدباص، كمكون مادي مخصص لنقل البيانات بسرعة عالية وبفقدان منخفض داخل شبكات DCS من هانيويل.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | 51204120-400 |
| العلامة التجارية | هانيويل |
| المنشأ | الولايات المتحدة الأمريكية |
| الأبعاد | 10 أمتار (الطول) |
| درجة حرارة التشغيل | -40 إلى +85 درجة مئوية |
| استهلاك الطاقة | مكون توصيل سلبي |
| نوع المكون | كابل اتصال فيلدباص |
| تركيب الكابل | كابل صناعي محمي بدرجة عالية |
| نوع الموصل | موصلات مُعدة في المصنع |
| مقاومة البيئة | مقاوم للرطوبة والاهتزاز والتعرض للمواد الكيميائية |
| التطبيق الأساسي | ربط أجهزة الحقل، وحدات التحكم، ووحدات الإدخال/الإخراج |
الاتصال بشبكة FOUNDATION Fieldbus والعزل بين القنوات
يربط كابل الاتصال 51204120-400 أجهزة الإرسال الميدانية، وحدات التحكم، ووحدات الإدخال/الإخراج الموزعة عبر شبكات الاتصال FOUNDATION Fieldbus / Profibus PA. هيكل الكابل المحمي عالي الكثافة يصد التداخل الكهرومغناطيسي الصناعي (EMI)، مما يثبت انتشار الإشارة عبر مدى 10 أمتار.
الحفاظ على انخفاض فقد الإشارة يمنع التداخل بين القنوات، محافظًا على معايير العزل بين القنوات ودقة القياس الرقمي عبر حلقات التحكم في العمليات.
الأسئلة المتكررة
س: ما الوظيفة الأساسية لكابل الاتصال 51204120-400؟
ج: يوفر نقل بيانات رقمية عالي السرعة ومنخفض الفقد بين وحدات التحكم، ووحدات الإدخال/الإخراج، وأجهزة الحقل في بيئات أتمتة العمليات من هانيويل.
س: كيف يقلل تركيب الكابل من الضوضاء الكهربائية في خزائن الصناعة؟
ج: يستخدم الكابل درعًا صناعيًا مستمرًا لحجب التداخل الكهرومغناطيسي (EMI) والتداخل الراديوي الترددي (RFI) على طول الخط.
س: هل يتطلب تركيب الموصلات أدوات خاصة أثناء التركيب؟
ج: لا، يأتي تجميع الكابل مزودًا بموصلات إنهاء مُعدة في المصنع لتسهيل التركيب المادي والحفاظ على سلامة الاتصال.
إرشادات التركيب الميداني
- تأكد من فصل تغذية الطاقة الميدانية وحافلات الإدخال/الإخراج للنظام قبل توصيل أو فصل مكونات الكابل.
- قم بمحاذاة الموصلات المصنعية بعناية مع مقابس الوحدات المطابقة لتجنب تلف الدبابيس أثناء التركيب.
- حافظ على نصف قطر الانحناء الأدنى الموصى به أثناء توجيه الأسلاك لحماية قلب الموصل وغطاء الدرع من التعب الميكانيكي.
- قم بتوصيل أسلاك تصريف درع الكابل مباشرة بأطراف التأريض الأرضي الواقية (PE) المخصصة في الخزانة.
