تفاصيل المنتج

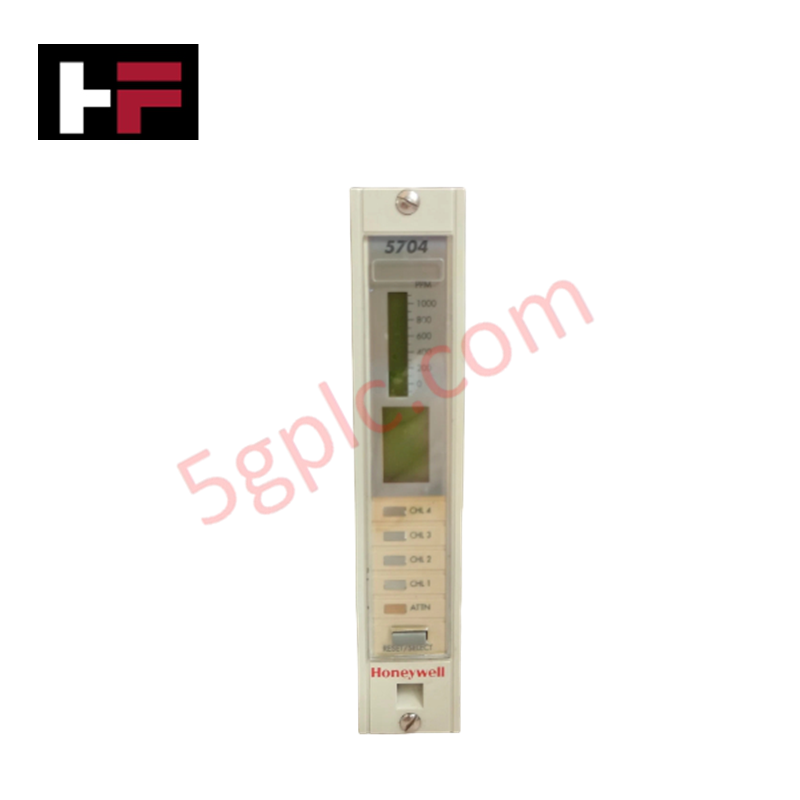

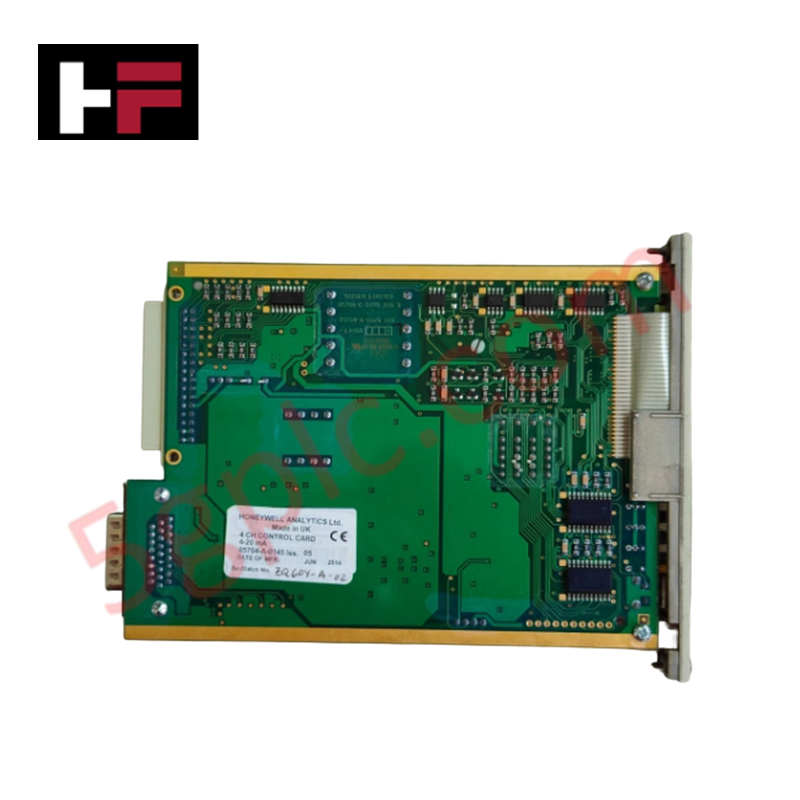

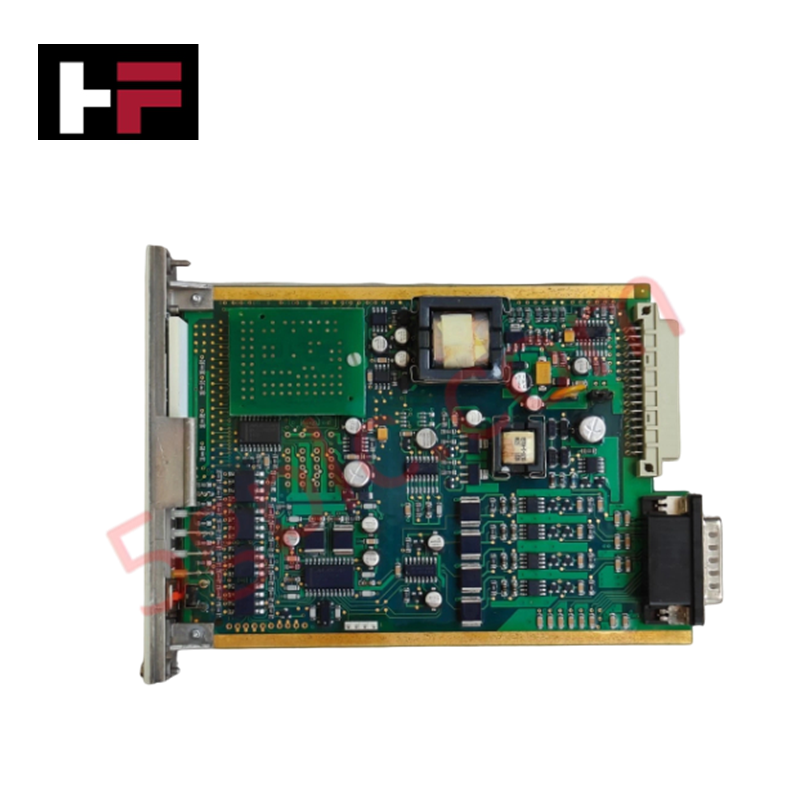

تعمل بطاقة التحكم Honeywell 05704-A-0145، المعروفة أيضًا باسم بطاقة التحكم ذات القنوات الأربع 05704-A-0145، كمكون مادي مخصص لاكتساب إشارات كاشف الغاز متعدد القنوات وإدارة الإنذارات ضمن منصات أنظمة التحكم الموزعة.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | 05704-A-0145 |
| العلامة التجارية | Honeywell |
| الأصل | غير محدد |
| الوزن | 0.17 كجم |
| الأبعاد | 132 × 25 × 172 مم |
| درجة حرارة التشغيل | غير محددة |
| استهلاك الطاقة | 7.5 W (نموذجي) / 8.3 W (كحد أقصى) |
| عدد القنوات | 4 |
| نطاق الإشارة | 0 إلى 25 مللي أمبير (خطي) |
| مزود الحلقة | 24 فولت معزول ± 5% (25 مللي أمبير كحد أقصى) |
التحكم في العمليات والاتصال في نظام التحكم الموزع (DCS)
تُسهل بطاقة 05704-A-0145 معالجة الإشارات عالية الدقة لحلقات كشف الغاز من خلال بنية مزود طاقة معزول بجهد 24 فولت تيار مستمر. للحفاظ على سلامة القياس، توفر البطاقة عزلًا بين القنوات وحماية شاملة للحلقة ضد الدوائر القصيرة حتى ±50 فولت. يدعم التصميم نطاقات إدخال تيار خطية تصل إلى 25 مللي أمبير، مما يضمن التوافق مع أجهزة بروتوكول حلقة HART 4-20 مللي أمبير القياسية. لا يتطلب تعويض الوصلة الباردة (CJC) لهذه المدخلات القائمة على التيار؛ ومع ذلك، تقوم الدوائر الداخلية للوحدة بترشيح نشط لتقليل الضوضاء ذات الوضع المشترك، مما يضمن تفعيل مرافق الإنذار فقط عند حدوث تغييرات صحيحة في تركيز الغاز.
الأسئلة المتكررة
س: هل تدعم بطاقة التحكم هذه التبديل الساخن داخل رف البطاقة؟
ج: لا يُنصح بالتبديل الساخن إلا إذا كان مدعومًا من قبل نظام توزيع الطاقة الخاص بلوحة الظهر للرف. قد يؤدي إزالة البطاقة أو إدخالها أثناء التشغيل إلى حدوث نبضات تيار عابرة قد تسبب حالة إنذار غير مقصودة أو تلف مقاومات استشعار التيار الداخلة.
س: ما هي القيود المتعلقة بمقاومة الأسلاك الميدانية؟
ج: الحد الأقصى لمقاومة الخط المسموح بها لحلقة المستشعر، بما في ذلك المستشعر نفسه، هو 500 أوم. تجاوز هذا الحد سيؤدي إلى انخفاض الجهد مما يمنع البطاقة من توفير طاقة الحلقة 24 فولت اللازمة، مما يؤدي إلى عدم دقة القياس أو فشل في اتصال المستشعر.
إرشادات التثبيت الميداني
- تأكد من إيقاف تشغيل رف بطاقة التحكم قبل إدخال بطاقة 05704-A-0145 في الفتحة المخصصة.
- تحقق من أن جميع الأسلاك الميدانية متصلة بكتلة طرفية الرف؛ تأكد من توصيل درع الكابل بأرضي الهيكل لتقليل التداخل الكهرومغناطيسي (EMI).
- تأكد من تكوين المستشعر كمصدر تيار، حيث تتوقع هذه البطاقة إشارات إدخال قائمة على التيار.
- بعد الإدخال، ثبت براغي لوحة البطاقة لضمان التأريض الصحيح والمحاذاة الميكانيكية داخل الرف.
- قم بإجراء تحقق وظيفي عن طريق حقن إشارة محاكاة 4-20 مللي أمبير عند نقطة إنهاء الحقل وتأكيد العرض واستجابة الإنذار على واجهة نظام التحكم.
