تفاصيل المنتج

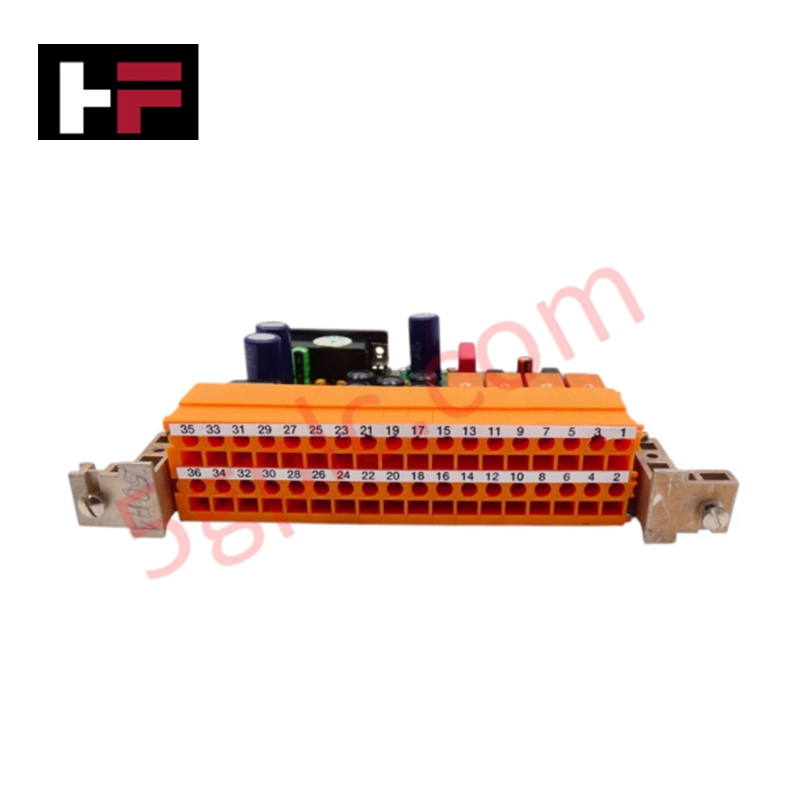

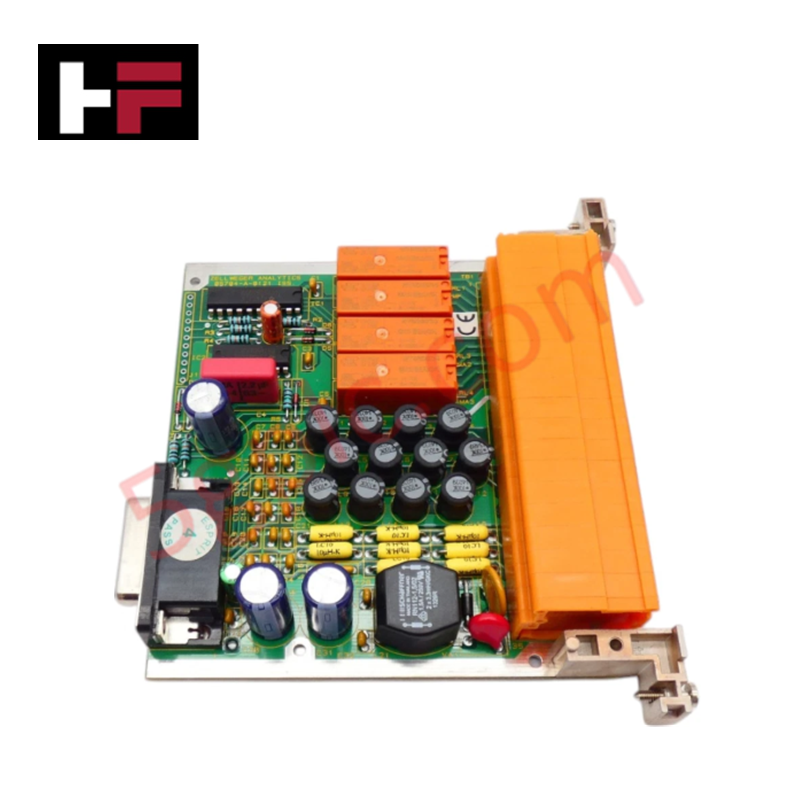

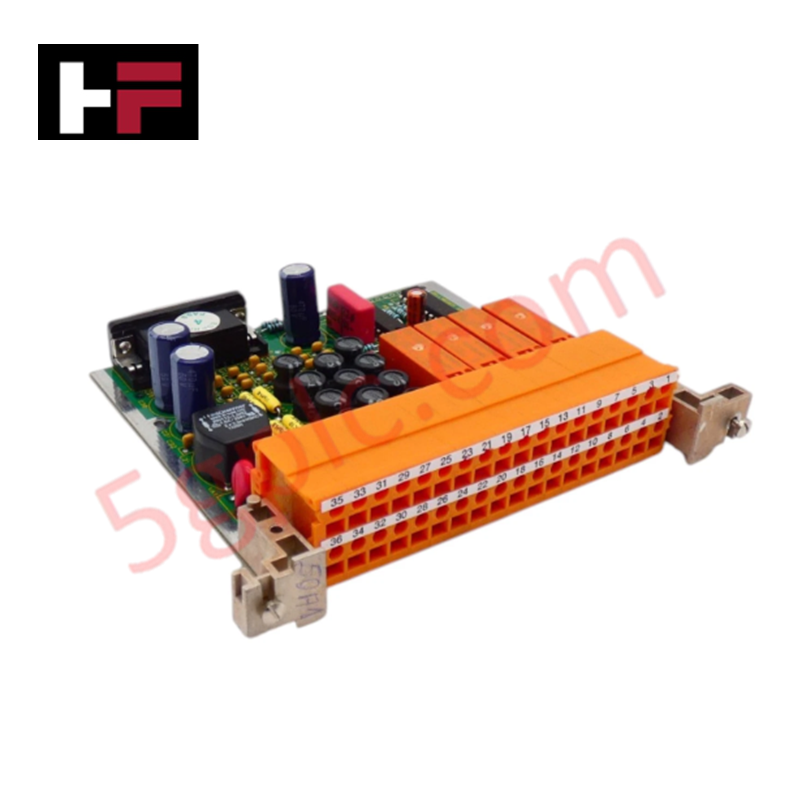

تم تكوينه للتبديل الخارجي المنفصل في أنظمة الكشف عن الغاز والتحكم، توفر بطاقة واجهة المرحل الرباعية Honeywell 05704-A-0121 (05704-A-0121) تنفيذًا ماديًا مباشرًا لتوجيه الإشارة من المستشعر إلى وحدة التحكم. تعمل الوحدة كواجهة مرحل أساسية تُستخدم لتنفيذ التبديل في الإنذارات والتحكم عبر منصات Honeywell DCS.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | 05704-A-0121 |
| العلامة التجارية | Honeywell |
| الوزن | 0.23 كجم |
| الأبعاد | 132 × 25 × 119 مم |
| درجة حرارة التشغيل | غير محددة |
| استهلاك الطاقة | 1.0 W (نموذجي) / 1.7 W (كحد أقصى) |
| تكوين المرحل | 4 × SPCO |
| تصنيف التلامس | 5 أمبير عند 110/250 فولت تيار متردد؛ 5 أمبير عند 32 فولت تيار مستمر (غير حثي) |
التحكم في العمليات والاتصال في DCS
تُسهل وحدة 05704-A-0121 الربط بين أربعة مستشعرات مستقلة ومنطق نظام التحكم. توفر الوحدة عزلًا من قناة إلى أخرى على جانب خرج المرحل، مما يضمن أن التبديلات العابرة من مرحل واحد لا تتداخل مع مسارات الإشارة المجاورة أو وحدة المعالجة المركزية. تدعم البطاقة سلوك المرحل القابل للتكوين، بما في ذلك أوضاع التثبيت/عدم التثبيت ومنطق الحالة المشحونة/غير المشحونة، مما يسمح بالتكامل المرن في مخططات السلامة والتشابك العملياتي المتنوعة. يتم الحفاظ على توافق بروتوكول حلقة HART للمستشعرات المتصلة من الأعلى من خلال ضمان أن بطاقة الواجهة تفرض مقاومة منخفضة على حلقة القياس الأساسية.
الأسئلة المتكررة
س: هل يمكن تبديل هذه الوحدة أثناء تشغيل حلقة الحقل؟
ج: لا يدعم تبديل 05704-A-0121 أثناء التشغيل. قد يؤدي إزالة أو تركيب البطاقة أثناء تشغيل اللوحة الخلفية إلى انتقال حالة المرحل عن طريق الخطأ أو حدوث خطأ في الناقل، مما يؤدي إلى تنشيط غير مقصود لأجهزة الإنذار الخارجية.
س: هل تصنيفات تلامس المرحل مناسبة للأحمال الحثية؟
ج: تصنيفات التلامس (5 أمبير عند 250 فولت تيار متردد / 32 فولت تيار مستمر) محددة للأحمال غير الحثية. إذا تم استخدام المرحل لتشغيل أحمال حثية مثل صمامات الملف اللولبي أو ملفات التلامس، يجب تركيب جهاز قمع خارجي (مثل دايود الحماية أو دائرة التخميد) لمنع الشرر وفشل المرحل المبكر.
إرشادات التركيب الميداني
- تأكد من إيقاف تشغيل طاقة رف التحكم وتأمينها قبل تركيب البطاقة.
- تحقق من أن حجم موصل الأسلاك الميدانية متوافق مع حد الطرف 2.5 مم (14 AWG).
- قم بتركيب الوحدة في فتحة الرف المخصصة، مع التأكد من محاذاة موصل اللوحة الخلفية بشكل صحيح وإدخاله بالكامل.
- ثبت لوحة البطاقة على إطار الرف لضمان اتصال أرضي منخفض المقاومة، مما يساعد في حماية دوائر تشغيل المرحل من التداخل الكهرومغناطيسي.
- قم بتكوين وضع تشغيل المرحل (تثبيت/عدم تثبيت، مشحون/غير مشحون) عبر برنامج النظام أو القفزات المدمجة قبل تشغيل الحلقة.
