تفاصيل المنتج

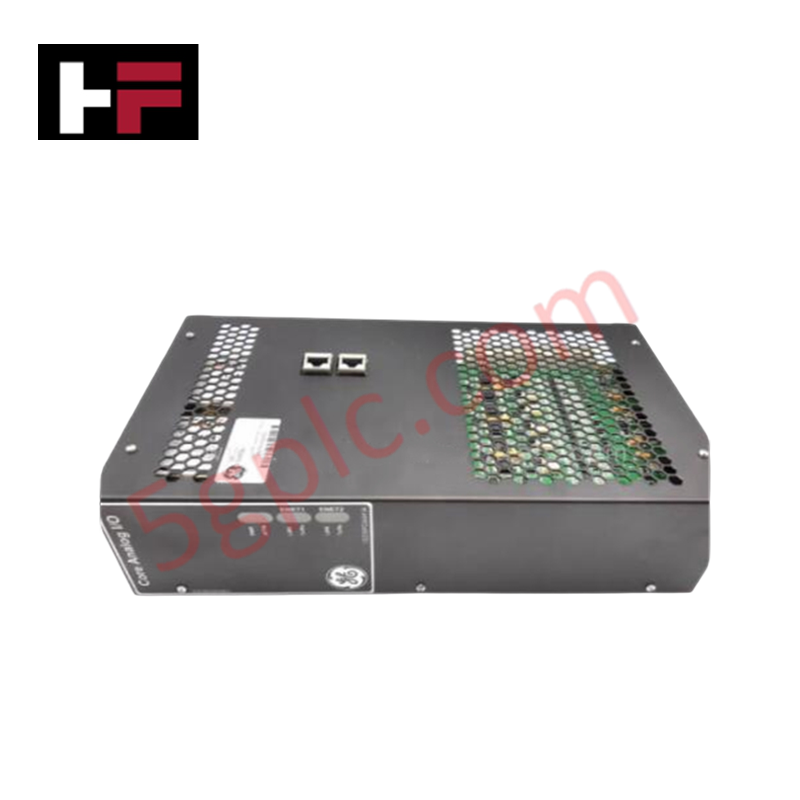

مصمم لاكتساب الإشارات عالية الكثافة والتحكم في منصات توربينات الغاز Mark VIe، يوفر GE IS230PCAAH1A (وحدة IS230PCAAH1A التناظرية الأساسية) تنفيذًا مباشرًا ماديًا/كهربائيًا. تتعامل هذه الوحدة مع مجموعة شاملة من أنواع الإدخال/الإخراج، بما في ذلك مدخلات الثرموقبل، حلقات التيار 4-20 مللي أمبير، مراقبة الاهتزاز الزلزالي، إثارة LVDT، مدخلات معدل النبضات، ومخرجات لفائف السيرفو.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | IS230PCAAH1A |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | غير محدد |
| الأبعاد | 17.71 سم × 13.77 سم × 7.87 سم |
| درجة حرارة التشغيل | -30 إلى 65 درجة مئوية |
| استهلاك الطاقة | 28 فولت تيار مستمر اسمي |
شبكات Profinet / EtherNet/IP الحتمية
تعتمد وحدة IS230PCAAH1A على سرعة اتصال ناقل الحافلة الخلفية الدقيقة للحفاظ على حلقات تحكم حتمية عبر البنى الأحادية، المزدوجة، وTMR. يرتبط أداء النظام بتوافق فلاش البرنامج الثابت بين وحدة PCAA ووحدة التحكم المضيفة، مما يضمن تبادل بيانات متزامن عبر منفذي إيثرنت RJ45 المزدوجين. يتم تحقيق توسيع كثافة الإدخال/الإخراج من خلال التكامل المعياري مع لوحة طرفية TCAT؛ عند التشغيل في أوضاع TMR، يجب إدارة توزيع الإشارات عبر TCAT لضمان اتساق البيانات عبر وحدات PCAA المكررة. يجب على المستخدمين الالتزام بقيود التوقيت المحددة لمنع ازدحام الناقل أثناء استقصاء التغذية الراجعة عالية التردد لـ LVDT والسيرفو.
الأسئلة المتكررة
س: هل يمكن إصلاح وحدة IS230PCAAH1A في الموقع على مستوى المكونات؟
ج: لا. تعتبر وحدة PCAA وحدة استبدال أقل وحدة (LRU) واحدة. لا يتم دعم التشخيص أو الإصلاح على مستوى اللوحة الداخلية؛ يجب استبدال الوحدات المعطوبة كمجموعة كاملة.
س: هل يمكن لوحدة PCAA العمل بدون لوحة طرفية TCAT؟
ج: نعم. يمكن لوحدة PCAA العمل بشكل مستقل لمهام الإدخال/الإخراج المخصصة. ومع ذلك، يلزم وجود TCAT إذا كانت هناك حاجة إلى توزيع إشارات مدخلة لتكوينات التكرار المزدوجة أو TMR.
إرشادات التركيب الميداني

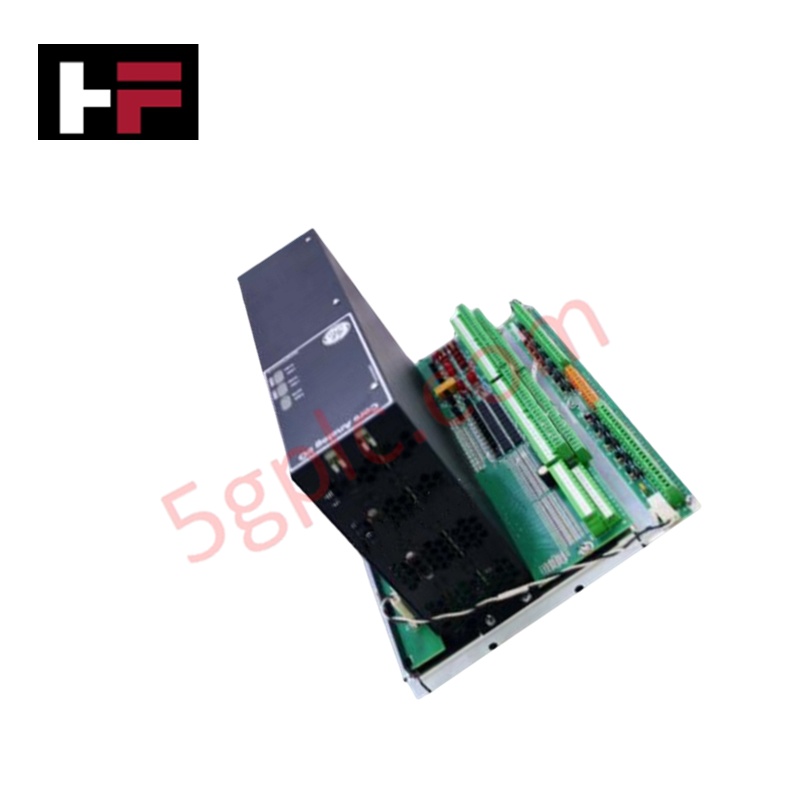

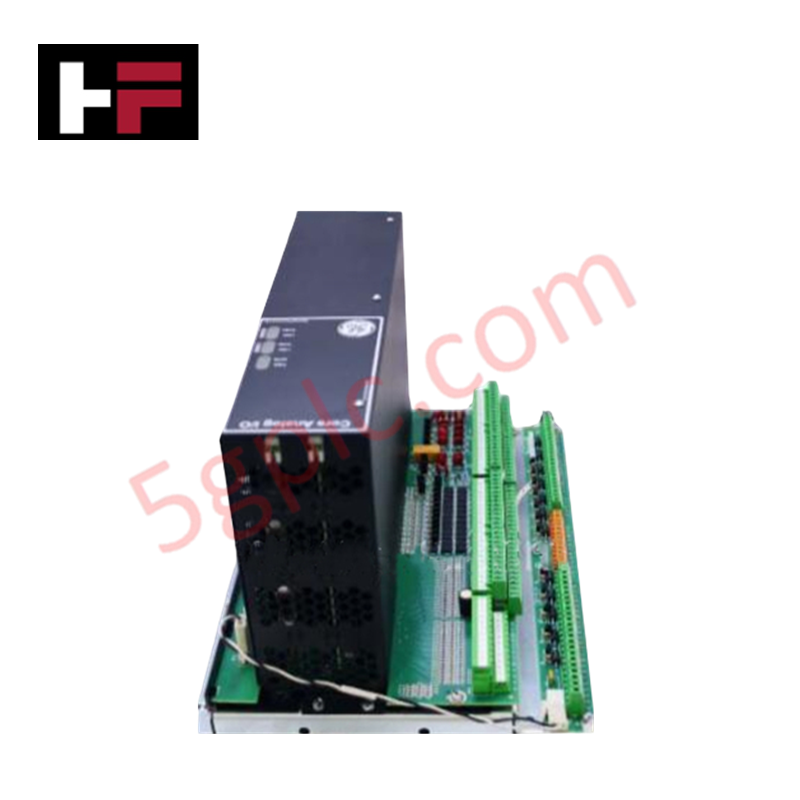

- وصلات الواجهة: قم بتوصيل وحدة PCAA بلوحة طرفية TCAT باستخدام كابلين 68 دبوس المزودين (الموصلات P1 وP2). تحقق من تثبيت هذه الكابلات بالكامل وتأمينها لمنع مشاكل سلامة الإشارة المتقطعة.
- الطاقة والشبكة: زود الوحدة بالطاقة 28 فولت تيار مستمر عبر الموصل المخصص وأقم الاتصال الشبكي عبر منفذي إيثرنت RJ45 المزدوجين. تأكد من توفير طاقة ميدانية إضافية 24 فولت وتوصيل التأريض الدرعي بواسطة لوحة JGPA المجاورة حسب الحاجة.
- إنهاء الأسلاك: يجب توصيل إدخال/إخراج أجهزة الميدان على أطراف صندوق نمط يورو 120 الموجودة على حافة الوحدة. تأكد من تقشير الأسلاك بشكل صحيح وتطبيق عزم مناسب لمنع أكسدة الأطراف أو ارتخائها بسبب اهتزاز التوربين.
- التأريض: تأكد من ربط هيكل الوحدة بحافلة تأريض خزانة التحكم لتوفير مرجع منخفض المقاومة للإشارات التناظرية. قم بتمرير أسلاك الإشارات الحساسة (الثرموقبل، LVDT) عبر أنابيب درعية، مع فصلها عن كابلات التيار المتردد عالية التيار لمنع التداخل الكهرومغناطيسي.
