تفاصيل المنتج

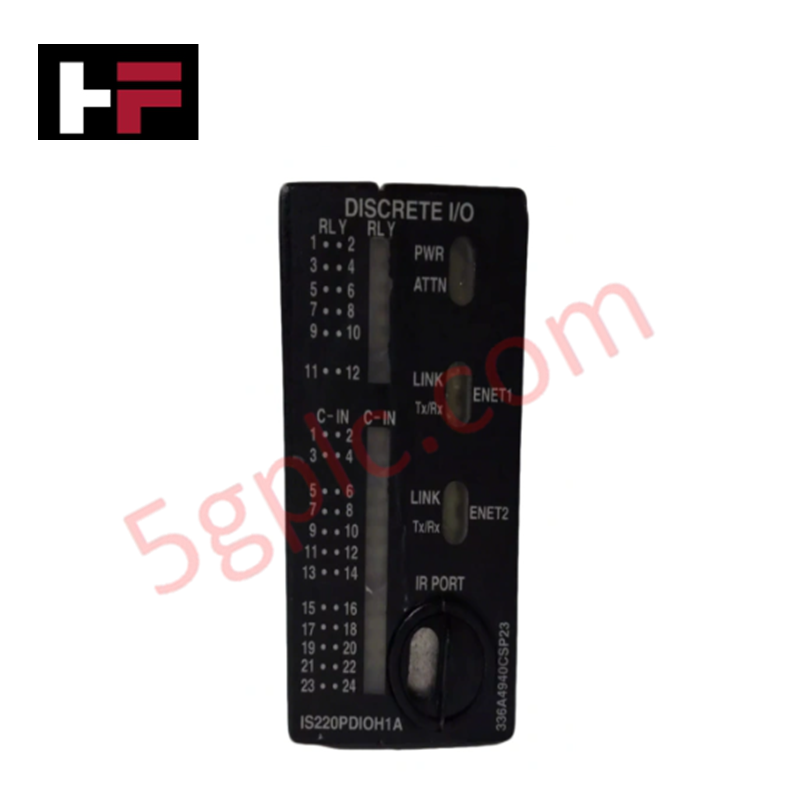

مُكوّن لمعالجة إشارات الإدخال/الإخراج المنفصلة في هياكل تحكم Mark VIe، توفر لوحة التوصيل GE IS220PDIOH1A (IS220PDIOH1A لوحة طرفية لإدخال/إخراج التلامس المنفصل) تنفيذًا مباشرًا ماديًا وكهربائيًا لتوجيه الإشارات متعددة القنوات وتبديل مخرجات التلامس.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | IS220PDIOH1A |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | تجميع لوحة طرفية قياسية |
| الأبعاد | 15.875 سم × 10.795 سم |
| درجة حرارة التشغيل | -40 درجة مئوية إلى 70 درجة مئوية |
| استهلاك الطاقة | يعتمد على ناقل النظام |
| مدخلات رقمية | 24 قناة (نشط عالي/منخفض) |
| مخرجات مرحل | 12 قناة (شكل C) |
| العزل | بصري أو جلفاني (1500 فولت إدخال) |
| زمن الاستجابة | < 5 مللي ثانية |
شبكات Profinet / EtherNet/IP الحتمية
تندمج وحدة IS220PDIOH1A في منصة Mark VIe لتسهيل تبادل الإشارات المنفصلة الحتمية. تستخدم الوحدة ترشيحًا ماديًا بزمن استجابة 4 مللي ثانية لضمان سلامة الإشارة ورفض التداخل المتردد حتى 60 فولت RMS. يتم الحفاظ على سرعة اتصال ناقل اللوحة الخلفية من خلال واجهة حزمة الإدخال/الإخراج عالية السرعة، التي تتحكم في توقيت انتقال الحالة لـ 24 مدخلًا رقميًا و12 قناة أوامر مرحل. تتم إدارة توافق فلاش البرنامج الثابت عبر تكوين الإدخال/الإخراج في وحدة التحكم، مما يسمح بالتحكم الدقيق في مقياس كثافة الإدخال/الإخراج عبر الخزانة. تدعم لوحة التوصيل نطاقات جهد متعددة (5 فولت تيار مستمر إلى 250 فولت تيار متردد)، مما يضمن التوافق مع مستويات منطق أدوات الحقل المتنوعة مع توفير عزل بصري أو جلفاني قوي لحماية إلكترونيات النظام.
الأسئلة المتكررة
س: هل يمكن تبديل لوحة IS220PDIOH1A أثناء التشغيل تحت ظروف الطاقة؟
ج: لا. يجب إيقاف تشغيل اللوحة قبل أي إجراء إزالة أو تركيب لتجنب تلف دبابيس اتصال الناقل الخلفي أو تفريغ التيار العابر على مخرجات المرحل.
س: هل يمكن لأطراف المرحل الـ 12 من نوع شكل C تبديل الأحمال ذات الحث العالي؟
ج: تم تصنيف أطراف المرحل لتحمل 5 أمبير؛ ومع ذلك، عند تبديل الأحمال ذات الحث العالي، يلزم استخدام أجهزة كبح خارجية مثل دايودات الفلايباك أو مكثفات RC لمنع تآكل الأطراف وفشل المرحل المبكر.
إرشادات تركيب الحقل
- التركيب: ثبت الوحدة باستخدام تقنيات تركيب على سكة DIN القياسية. تأكد من تثبيت التجميع بإحكام على السكة للحفاظ على الاستقرار الهيكلي وسلامة التأريض الكهربائي.
- الأسلاك: قم بإنهاء أسلاك الحقل لـ 24 مدخلًا رقميًا و12 مخرجًا من نوع شكل C. استخدم كابلات ملتوية مزدوجة ومظللة لجميع خطوط إشارة الإدخال، مع ربط الظلال بالأرضية المشتركة للخزانة لتقليل التداخل الكهرومغناطيسي.
- منطق الإشارة: قم بتكوين منطق إشارة الإدخال (نشط عالي أو نشط منخفض) داخل برنامج تحكم Mark VIe ليتوافق مع حالة خرج مستشعر الحقل.
- البيئة: تحقق من أن موقع التركيب ضمن نطاق درجة حرارة التشغيل من -40 درجة مئوية إلى 70 درجة مئوية. تأكد من وجود مسافات كافية بين خطوط الطاقة عالية الجهد وكتل طرف الإشارة لمنع التداخل المتبادل.
- التحقق: قبل تشغيل النظام، تحقق من حالة العزل البصري/الجلفاني بقياس مقاومة الإدخال إلى الأرض. أكد وظيفة المرحل من خلال تفعيل الأوامر اليدوية عبر واجهة تشخيص وحدة التحكم.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
