تفاصيل المنتج

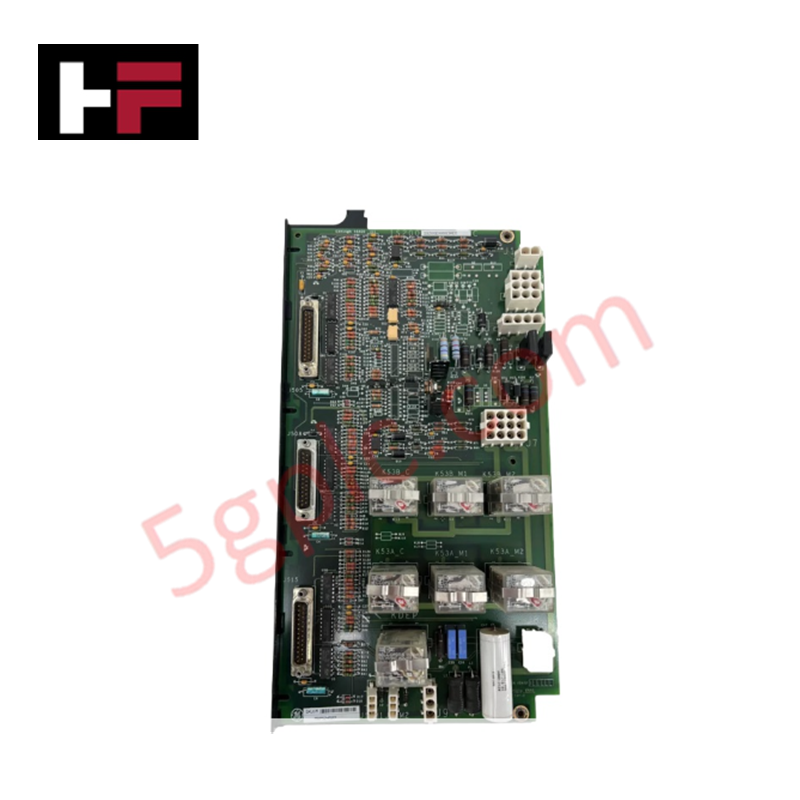

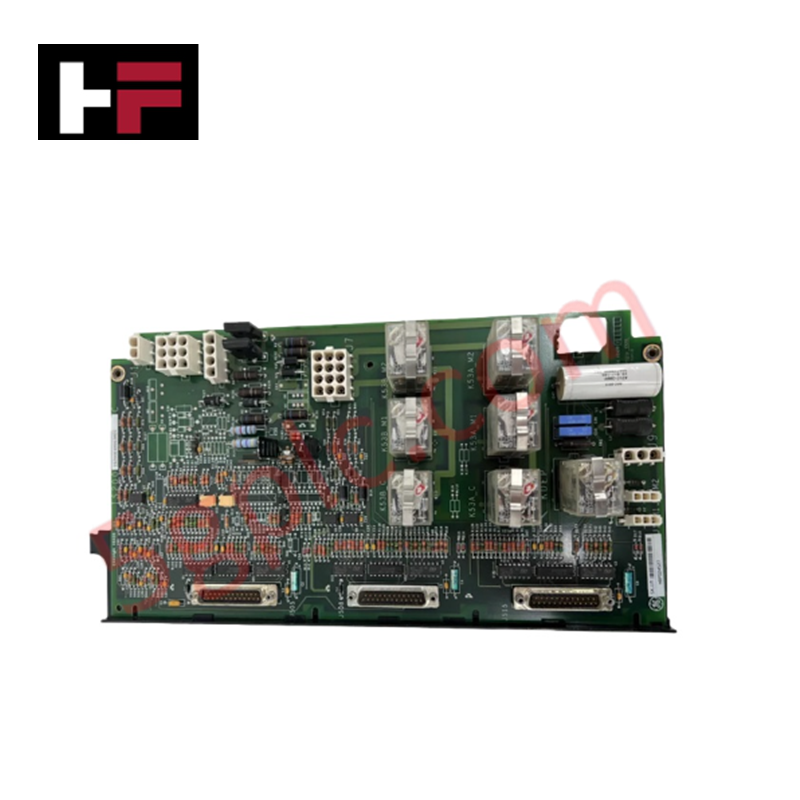

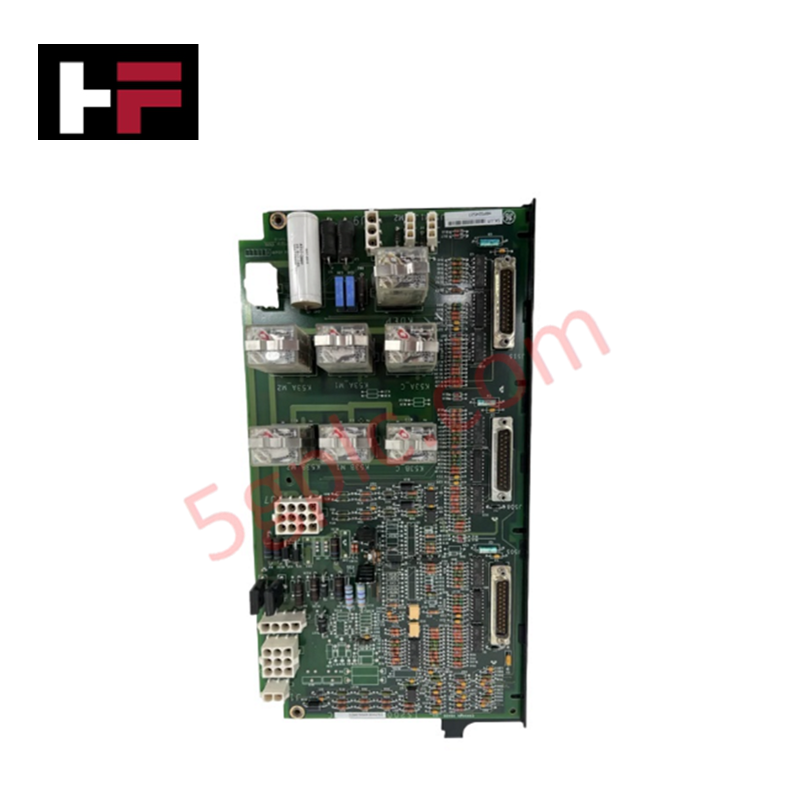

مُكوَّن لعمليات التبديل عالية السرعة في أنظمة التحكم في الإثارة EX2100، توفر لوحة GE IS200EXHSG3AEC (IS200EXHSG3AEC لوحة مشغل مرحل الإثارة HS) تنفيذًا مباشرًا ماديًا/كهربائيًا للتحكم في تشغيل القواطع والمرحل.
المواصفات الفنية
| المُعطى | المواصفة |
|---|---|
| النموذج | IS200EXHSG3AEC |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الأبعاد | 8.26 سم × 4.19 سم × 12.1 سم |
| قنوات المرحل | 12 |
| التقنية | تركيب على السطح |
شبكات Profinet / EtherNet/IP الحتمية
تعمل IS200EXHSG3AEC كعقدة واجهة إخراج ضمن بنية EX2100، تدير التشغيل عالي السرعة لقواطع التيار المستمر ومرحل الطيار. تعالج الوحدة إشارات الوميض الميداني (53A/53B) وحالة إزالة الإثارة (KDEP) بتوقيت حتمي، مما يضمن تزامن انتقالات التحكم مع متطلبات الإثارة في النظام. من خلال تكاملها مع نظام مراقبة الإثارة وإخراج الأجهزة (EMIO)، تقوم اللوحة بمعالجة إشارات الحالة من لوحة إزالة الإثارة (EDEX) ودوائر الكروبار. يتم إدارة توافق فلاش البرنامج الثابت عبر لوحة التحكم الخلفية، مما يسمح بضبط دقيق لمعايير تشغيل المرحل وتدرج كثافة الإدخال/الإخراج أثناء تكوين النظام.
الأسئلة المتكررة
س: هل يمكن تبديل IS200EXHSG3AEC أثناء تشغيل نظام الإثارة دون إيقاف التشغيل؟
ج: لا. إزالة أو إدخال الوحدة أثناء تشغيل نظام الإثارة سيؤدي إلى انقطاع إشارات تشغيل وميض الحقل ومرحل إزالة الإثارة، مما يسبب توقف النظام أو فقدان التحكم في الإثارة.
س: كيف تتعامل اللوحة مع إشارة التغذية الراجعة من لوحات إزالة الإثارة الخارجية؟
ج: تقوم اللوحة بمعالجة الإشارات على مستوى الأجهزة للمدخلات المستلمة من لوحات EDEX وEXDE. ثم تُوجه هذه الإشارات المعالجة عبر نظام EMIO للمراقبة والتحقق من السلامة.
إرشادات التركيب الميداني
- التركيب: تأكد من تثبيت اللوحة بإحكام داخل فتحة خزانة EX2100. استخدم مشابك التثبيت المخصصة للحفاظ على الاتصال الكهربائي مع موصلات اللوحة الخلفية.
- سلامة الأسلاك: استخدم كابلات محمية لجميع إشارات التغذية الراجعة القادمة من لوحات EDEX أو EXDE لمنع التداخل الكهرومغناطيسي الذي قد يؤثر على دقة إشارات الحالة.
- حماية دائرة المرحل: تأكد من حماية ملفات قواطع التيار المستمر التي تتحكم بها المرحلات المدمجة باستخدام دايودات الحماية أو أجهزة كبح الارتفاعات العابرة المناسبة لمنع نبضات الجهد التي قد تتلف دوائر التشغيل المركبة على السطح.
- فحص الموصلات: تحقق دوريًا من خلو جميع موصلات النوع D والموصلات الحافة من الأكسدة والشوائب. قد يؤدي ضعف التلامس إلى تأخير استجابة المرحل أو فشل متقطع في المشغل.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
