تفاصيل المنتج

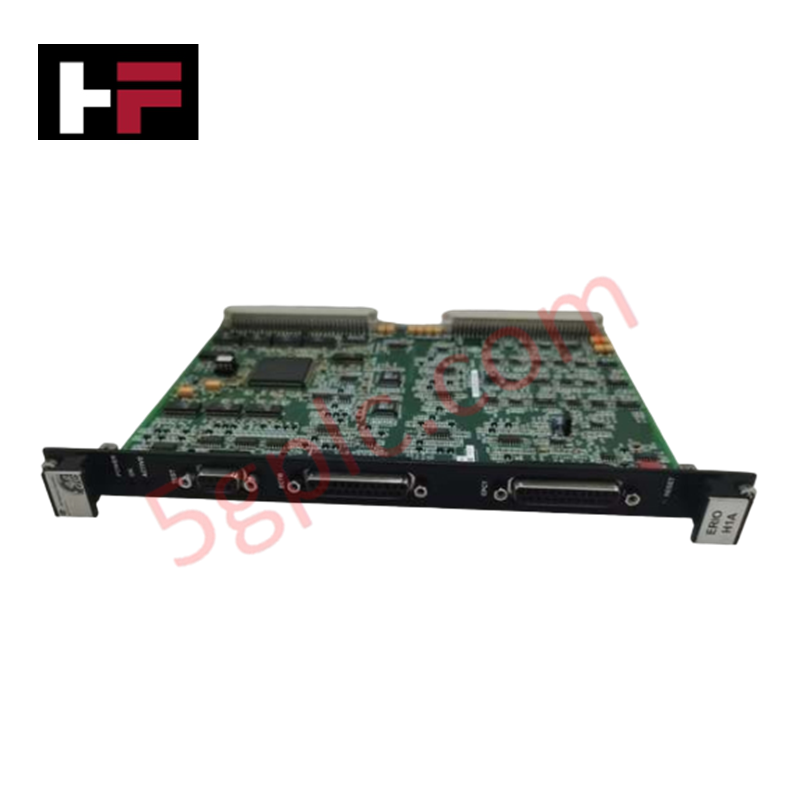

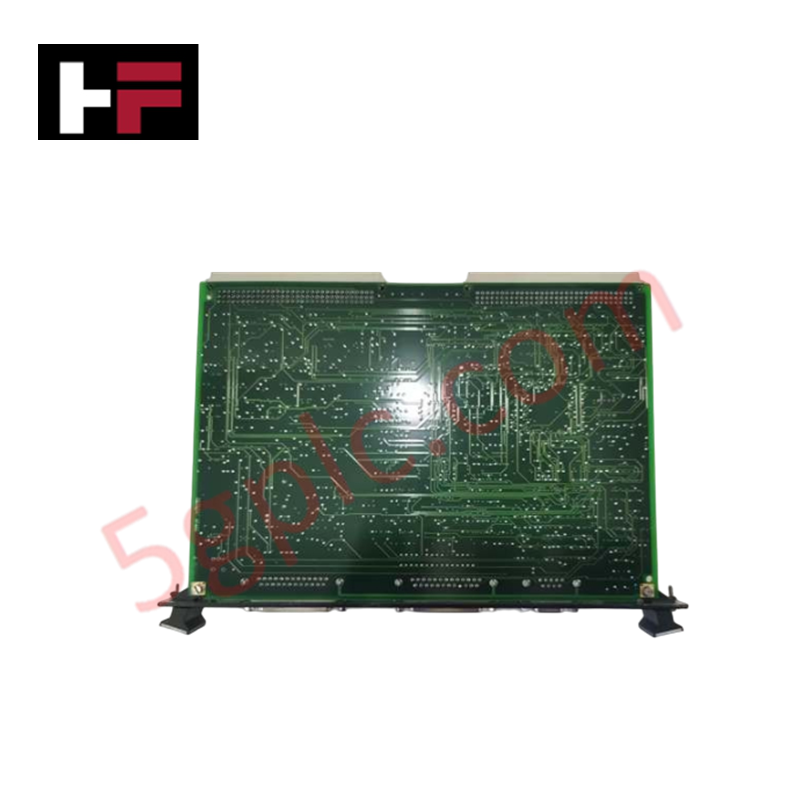

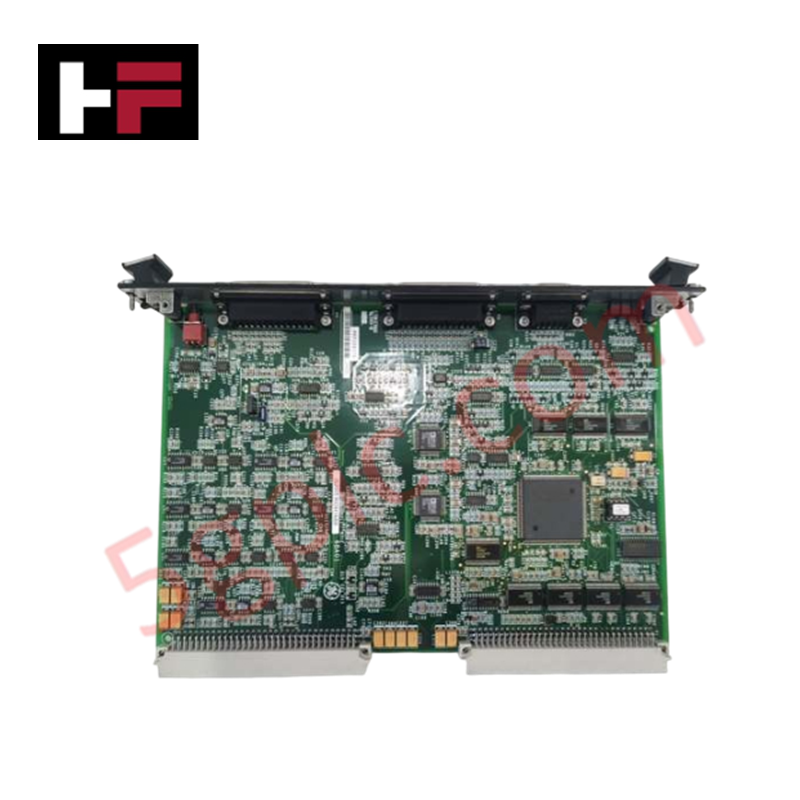

مُكوَّن للتوصيل الإشاري في أنظمة التحكم في الإثارة EX2100 وMark VI، يوفر منظم الإثارة IS200ERIOH1A من جنرال إلكتريك (IS200ERIOH1A Exciter Regulator I/O) تنفيذًا مباشرًا لمعالجة إشارات الإدخال/الإخراج. يعمل هذا المكون المادي كواجهة رئيسية لإدخال وإخراج العملاء والمستوى النظامي، ويدعم تكوينات التحكم التنظيمي البسيطة والمتكررة من خلال التكامل الهيكلي مع اللوحة الخلفية.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | IS200ERIOH1A |
| العلامة التجارية | جنرال إلكتريك |
| المصدر | سالم، فيرجينيا، الولايات المتحدة الأمريكية |
| الأبعاد | شكل تجميع لوحة قياسي |
| درجة حرارة التشغيل | نطاق البيئة الصناعية القياسي |
| استهلاك الطاقة | يعتمد على النظام |
| تكامل الإدخال/الإخراج | ECTBG2، EPCT، EROC، ERDD، ERRR |
منطق FPGA والاتصال باللوحة الخلفية
يستخدم موديل IS200ERIOH1A مصفوفة البوابة القابلة للبرمجة ميدانيًا (FPGA) المدمجة لتنظيم دورات اكتساب البيانات وتخزينها داخل ذاكرة المنفذ المزدوج (DPM). في التطبيقات البسيطة، يتم تركيب الموديل مباشرة على اللوحة الخلفية لمنظم الإثارة (ERBP)، مما يسهل تدفق الإشارات بين الأسلاك الميدانية للعميل ولوحة طرفية EPCT. في التطبيقات المتكررة، يتصل الموديل عبر اللوحة الخلفية للمرحلات المتكررة لمنظم الإثارة (ERRR) للحفاظ على استجابة نظام حتمية. توفر اللوحة اتصالًا بـ 25 دبوسًا للتعامل مع تدفق الإشارات عالي الكثافة، مما يضمن تزامن تبادل البيانات بين المنظم وبطاقات الخيارات المساعدة (EROC/ERDD) عبر ناقل اللوحة الخلفية.
الأسئلة المتكررة
س: هل يتوافق IS200ERIOH1A مع تكوينات منظم الإثارة البسيطة والمتكررة على حد سواء؟
ج: نعم. تم تصميم الموديل ليتوافق مع الاثنين، حيث يتصل باللوحة الخلفية ERBP للتكوينات البسيطة وباللوحة الخلفية ERRR للهياكل المتكررة.
س: كيف يتم إدارة اكتساب البيانات على الموديل؟
ج: تتولى FPGA المدمجة جميع مهام اكتساب البيانات، حيث تدير حركة إشارات الإدخال/الإخراج المعالجة إلى ذاكرة المنفذ المزدوج (DPM) ليتم الوصول إليها من قبل وحدة التحكم.
إرشادات التثبيت الميداني
- التركيب: تأكد من تثبيت اللوحة بإحكام في فتحة اللوحة الخلفية ERBP أو ERRR المخصصة. استخدم نقاط التثبيت الميكانيكية لمنع فصل موصلات الواجهة ذات الـ 25 دبوسًا بسبب الاهتزاز.
- الاتصالات: تحقق من تثبيت موصلات الخمسة والعشرين دبوسًا المتصلة بلوحات EPCT وECTB. تأكد من أن درع الكابل متصل بشكل صحيح بأرضية الهيكل لمنع الضوضاء ذات الوضع المشترك على إشارات الإدخال/الإخراج.
- التكوين: تأكد من أن نوع اللوحة الخلفية (ERBP مقابل ERRR) يتطابق مع تصميم النظام البسيط أو المتكرر المقصود قبل تشغيل تجميع الرف.
- الصيانة: قم بفحص موصلات الحافة دوريًا للتحقق من وجود أكسدة. نظف الاتصالات فقط باستخدام منظف اتصالات إلكتروني غير موصل إذا تم اكتشاف تدهور في الإشارة.
