تفاصيل المنتج

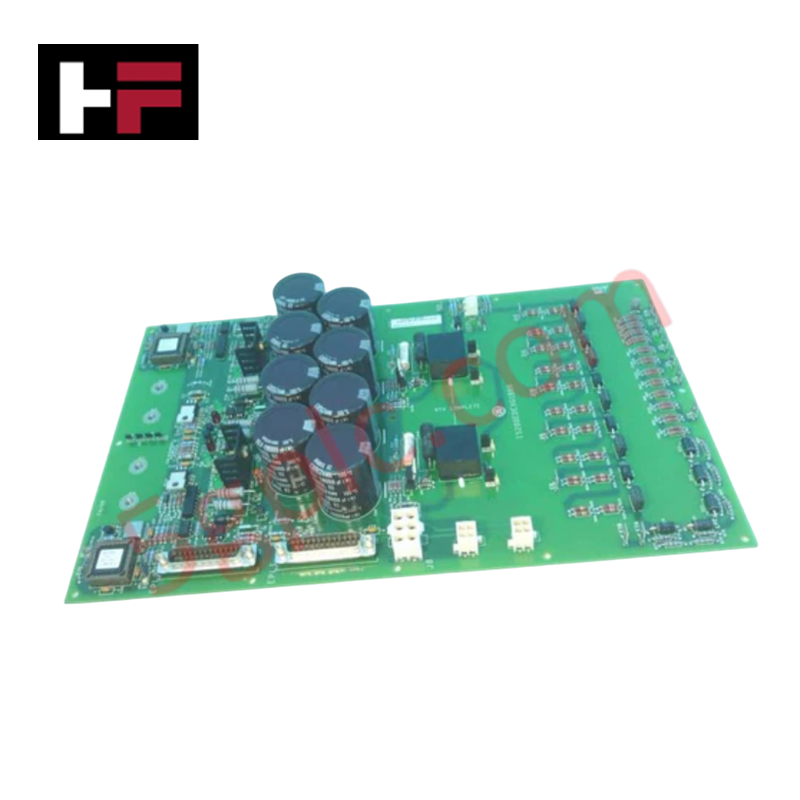

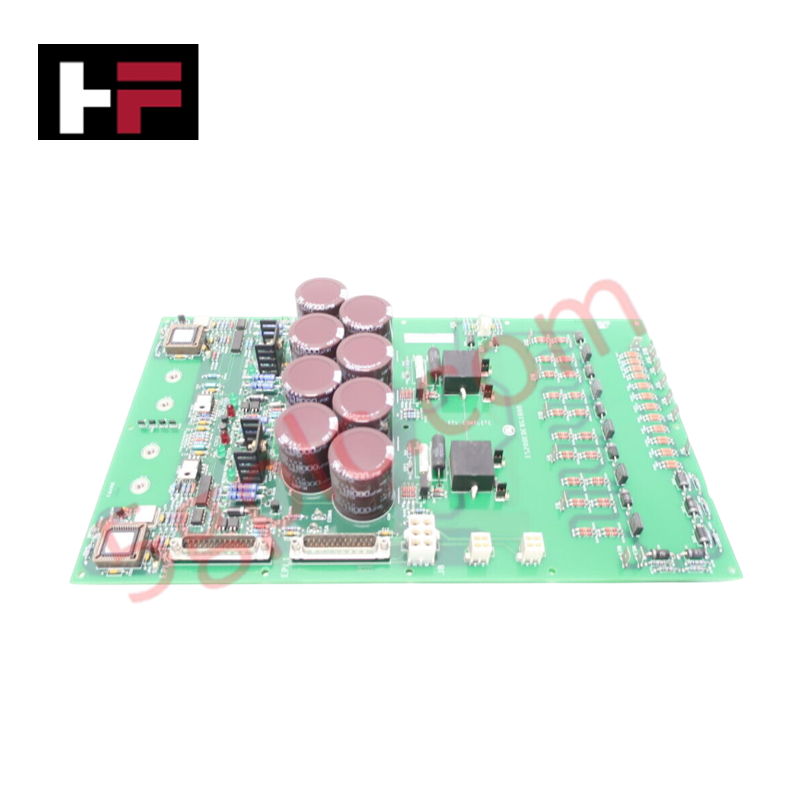

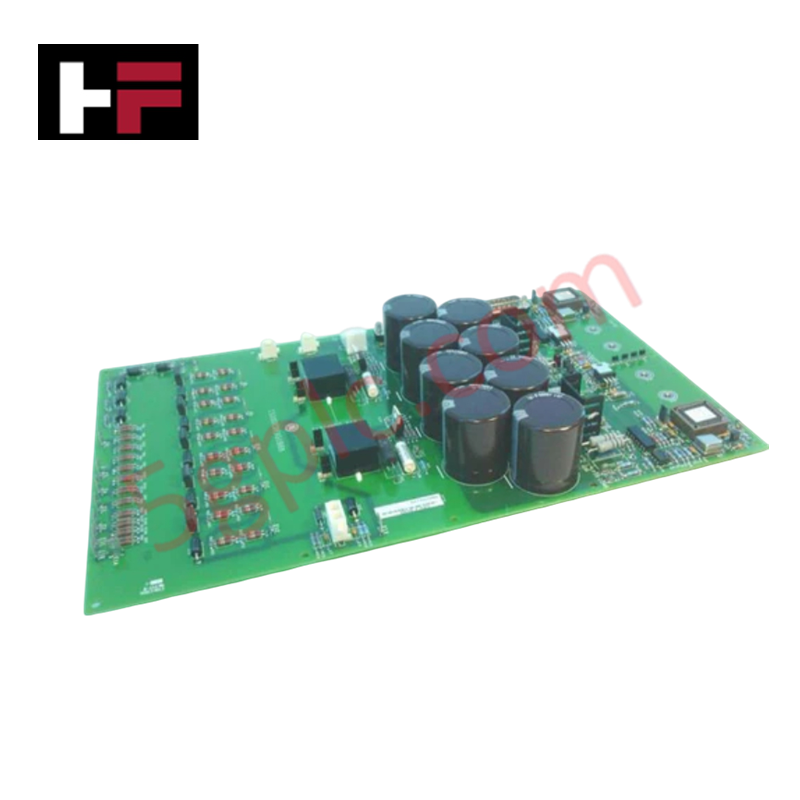

مُكوَّن لتفريغ الطاقة الطارئ في أنظمة الإثارة EX2100e، يوفر وحدة إزالة الإثارة General Electric IS200EDEXG1B (IS200EDEXG1B) تنفيذًا كهربائيًا مباشرًا لإزالة طاقة المجال. يعمل هذا المكون المادي كلوحة تحكم EDEX الأساسية المستخدمة لتنفيذ تسلسلات إطلاق وتغذية مرتدة لحساسية التوصيل في دوائر SCR عبر منصات إثارة التوربين.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | IS200EDEXG1B |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الأبعاد | شكل قياسي للوحة الدوائر المطبوعة |
| درجة حرارة التشغيل | نطاق بيئي صناعي قياسي |
| استهلاك الطاقة | يعتمد على النظام |
| أداء النواة | دوائر إطلاق SCR؛ تغذية مرتدة لحساسية التوصيل |
توافق فلاش البرنامج الثابت والشبكات الحتمية
تندمج وحدة IS200EDEXG1B في بنية EX2100e لتسهيل إزالة طاقة مجال المولد بأمان عند استلام إشارات الفصل. تعالج الوحدة محفزات إزالة الإثارة التي يبدأها EMIO عبر لوحة EXTB، مفعلة القاطع 41dc (MDA/MDB) أو القاطع الكهربائي. يتم تنفيذ المنطق بواسطة دوائر إطلاق SCR عالية السرعة التي تدير نقل الطاقة بعيدًا عن مجال المولد. يتم الحفاظ على توافق فلاش البرنامج الثابت من خلال واجهة التحكم بالنظام لضمان تزامن دقيق بين توقيت إزالة الإثارة وأمر فتح القاطع. تستخدم الوحدة تغذية مرتدة لحساسية التوصيل للتحقق من أن الطاقة قد تم تفريغها بنجاح، مما يوفر استجابة حتمية لسيناريوهات الإيقاف الطارئ.
الأسئلة المتكررة
س: هل تدعم وحدة IS200EDEXG1B إعدادات إزالة الإثارة القابلة للتكوين ميدانيًا؟
ج: لا. وحدة EDEX هي لوحة تحكم ذات وظيفة ثابتة. يتم تحديد تشغيلها بواسطة تصنيف مجموعة الأجهزة (المجموعة 1 لـ SCR، المجموعة 2 للدايود) ومحفزات البرامج على مستوى النظام.
س: هل يمكن تبديل هذه الوحدة أثناء التشغيل؟
ج: لا. بسبب دورها في تفريغ طاقة المجال العالية، يجب عزل كل طاقة النظام والتأكد من إزالة طاقة مجال المولد قبل إجراء أي صيانة أو إزالة الوحدة.
إرشادات التثبيت الميداني
- التركيب: ثبت اللوحة في الفتحة المخصصة لوحدة EDEX داخل خزانة EX2100e. تأكد من إحكام جميع براغي التثبيت لتوفير اتصال أرضي منخفض المقاومة مع الهيكل.
- الأسلاك: تأكد من توصيل أسلاك التلامس المساعد من قاطع 41dc إلى دوائر إطلاق EDEX وفقًا للمخطط النظامي. قد تمنع القطبية الخاطئة أو الاتصالات الفضفاضة تفعيل SCR بشكل صحيح أثناء الطوارئ.
- التأريض: تحقق من ربط المرجع المشترك للوحة بحافلة تأريض خزانة الإثارة. التأريض الصحيح ضروري لعمل حلقة تغذية مرتدة لحساسية التوصيل بدقة.
- الفحص: قبل التشغيل، افحص دوائر إطلاق SCR بحثًا عن علامات مرئية للإجهاد الحراري. تأكد من تثبيت جميع الموصلات بالكامل وخلو اللوحة من الملوثات الموصلة التي قد تسبب قوسًا داخليًا أثناء تفريغ مجال عالي الجهد.
