تفاصيل المنتج

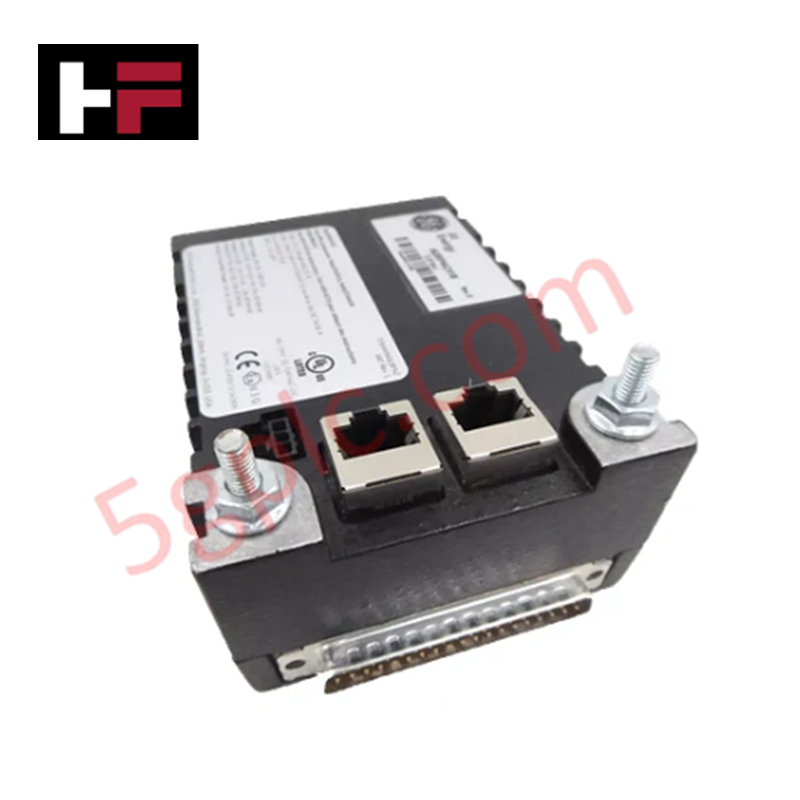

مُكوَّن للحماية الطارئة للتوربين والمراقبة المستقلة في أنظمة التحكم Mark VIe، يوفر GE IS220PPROS1B (IS220PPROS1B حزمة إدخال/إخراج لحماية التوربين الطارئة) تنفيذًا مباشرًا ماديًا/كهربائيًا. يعمل هذا الموديل كمكون حاسم في هياكل TMR لتنفيذ حماية احتياطية من السرعة الزائدة والتحقق من تزامن المولد.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | IS220PPROS1B |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.45 كجم |
| الأبعاد | 14.3 سم × 23.1 سم |
| درجة حرارة التشغيل | -30 إلى 65 درجة مئوية |
| مزود الطاقة | 24 فولت تيار مستمر |
| السلسلة | Mark VIe |
سرعة اتصال ناقل اللوحة الخلفية وتكامل النظام
يستخدم IS220PPROS1B اتصال ناقل داخلي عالي السرعة للتواصل مع وحدة التحكم الرئيسية Mark VIe. تعتمد موثوقية النظام على الحفاظ على توافق فلاش البرنامج الثابت عبر مجموعة حزم الإدخال/الإخراج TMR ومعالج التحكم الأساسي. يتم إدارة مقياس كثافة الإدخال/الإخراج من خلال الاتصال بلوحة طرفية SPRO، التي توفر الواجهة الفيزيائية لإشارات فصل الطوارئ للتوربين. يضمن التكوين الصحيح لاتصال الإدخال/الإخراج عبر الإيثرنت تقارير حتمية لحالة الفصل ونبضات المراقبة إلى طبقة التحكم الإشرافي.
الأسئلة المتكررة
س: هل حزمة IS220PPROS1B متوافقة مع جميع لوحات طرفية فصل الطوارئ؟
ج: لا. تم تصميم حزمة الإدخال/الإخراج للاتصال بلوحات طرفية SPRO محددة، والتي بدورها تتصل بلوحات طرفية فصل الطوارئ TREG (توربين الغاز)، TREL (توربين البخار الكبير)، TRES (توربين البخار الصغير/المتوسط)، أو TREA (توربين).
س: هل يمكن استخدام هذه الحزمة في تكوين بسيط (سيمبلكس)؟
ج: بينما يتم عادةً تنفيذ نظام الحماية في هيكل ثلاثي التكرار المعياري (TMR) 2من3 لضمان التشغيل المقاوم للأخطاء، تم تصميم الواجهة الكهربائية للنشر مع لوحة طرفية SPRO كما هو محدد في متطلبات تطبيق حماية التوربين المحددة.
إرشادات التركيب الميداني
- واجهة لوحة الطرفية: قم بتوصيل IS220PPROS1B بلوحة طرفية SPRO باستخدام كابل DC-37 المخصص. تحقق من تثبيت طرفي الكابل بالكامل وتشغيل مسامير القفل لمنع انقطاع الإشارة المتقطع.
- تكوين TMR: في تركيب TMR، تأكد من فهرسة جميع حزم الإدخال/الإخراج PPRO الثلاث بشكل صحيح إلى وحدة التحكم لمنع عدم تطابق التكوين والسماح بمنطق تصويت الأغلبية الصحيح.
- الختم البيئي: نظرًا لنطاق تشغيل الموديل من -30 إلى 65 درجة مئوية، تأكد من التحكم في بيئة الخزانة لمنع التكثف أو التغيرات الحرارية الشديدة التي قد تسبب إجهادًا على مكونات اللوحة.
- التظليل والتأريض: تأكد من توصيل دروع الكابلات عند النقاط المخصصة على لوحة الطرفية لتوفير مسار منخفض المقاومة للحماية من التداخل الكهرومغناطيسي، وهو أمر ضروري للكشف الموثوق عن السرعة الزائدة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
