تفاصيل المنتج

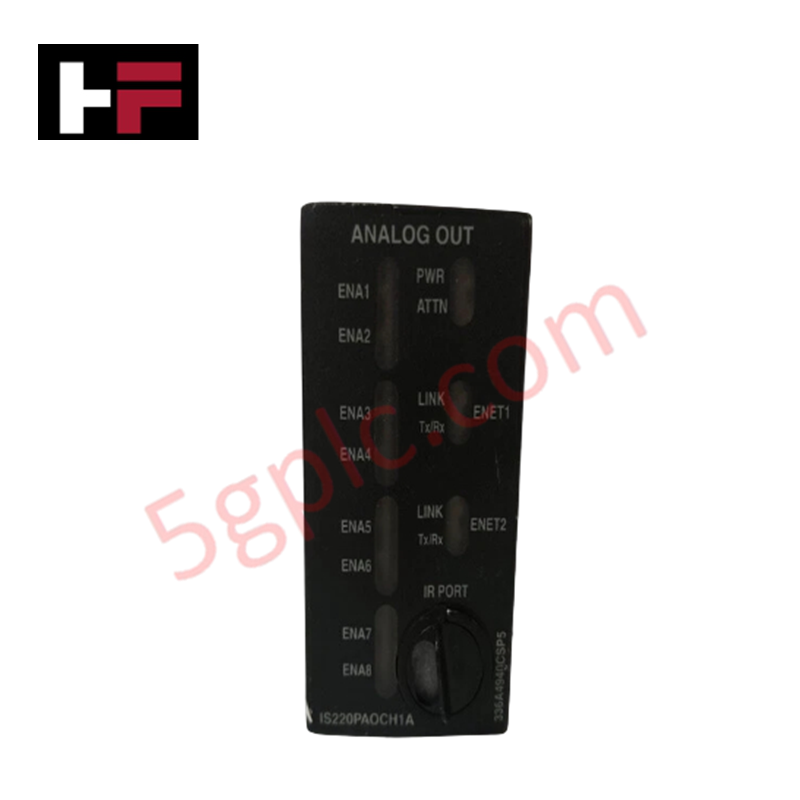

يعمل GE IS220PAOCH1A، المعروف أيضًا باسم IS220PAOCH1A وحدة الإخراج التناظرية، كمكون مادي مخصص لتنظيم حلقة التيار متعددة القنوات ضمن منصات التحكم Mark VIe.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | IS220PAOCH1A |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | غير محدد |
| الأبعاد | 8.26 سم × 4.19 سم × 12.1 سم |
| درجة حرارة التشغيل | -30 درجة مئوية إلى 65 درجة مئوية |
| استهلاك الطاقة | غير محدد |
| عدد القنوات | 8 قنوات إخراج تيار |
| تصنيف الإخراج | 0-20 مللي أمبير (حتى حمل 900 أوم) |
شبكات Profinet / EtherNet/IP الحتمية
تعمل وحدة IS220PAOCH1A كنقطة واجهة إدخال/إخراج توفر نقل إشارات تناظرية عالي السرعة إلى لوحات التوصيل. تستخدم الوحدة لوحة معالج BPPx لإدارة اتصال ناقل الحافلة الحتمية الخلفية، مما يضمن معالجة أوامر الإخراج من وحدات التحكم الشبكية ضمن دورات المسح المحددة. تحتوي كل من القنوات الثمانية للإخراج على محول تناظري إلى رقمي مستقل لتغذية التيار في الوقت الحقيقي، مما يتيح مراقبة دقيقة لسلامة الحلقة وحالة التشخيص. تتم إدارة توافق تحديث البرنامج الثابت عبر واجهتي إيثرنت RJ-45 المزدوجتين، مع دعم توسيع كثافة الإدخال/الإخراج من خلال التعيين المنطقي إلى معالجات التحكم الرئيسية دون الحاجة لإعادة التكوين الفيزيائية.
الأسئلة المتكررة
س: هل تدعم وحدة IS220PAOCH1A التبديل الساخن (hot-swapping)؟
ج: تم تصميم الوحدة للاستبدال في الرفوف المشغلة، لكن التبديل الساخن سيؤدي فورًا إلى انقطاع إشارات الإخراج 0-20 مللي أمبير. تأكد من أن العملية الخاضعة للسيطرة في حالة يدوية أو آمنة قبل إزالة الوحدة لتجنب حركة غير متوقعة للمشغل.
س: كيف تتم مراقبة تغذية التيار العكسي للإخراج؟
ج: تحتوي كل قناة إخراج على محول تناظري إلى رقمي مدمج مخصص لتغذية التيار العكسي. تُرسل هذه البيانات إلى وحدة التحكم، مما يسمح بالتحقق المستمر من تطابق التيار الفعلي مع نقطة الضبط المطلوبة.
إرشادات التركيب الميداني

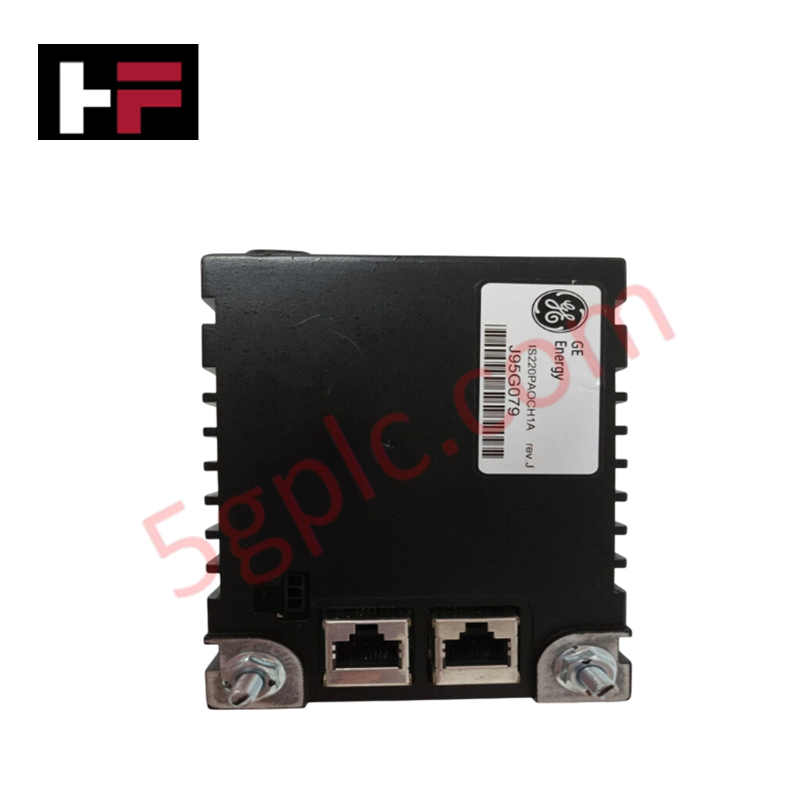

- تكامل الإيثرنت: قم بتوصيل منفذي RJ-45 المزدوجين بمفاتيح شبكة إيثرنت الإدخال/الإخراج الاحتياطية. تحقق من مؤشرات حالة الاتصال LED لتأكيد إنشاء مسارات اتصال حتمية قبل بدء تشغيل النظام.

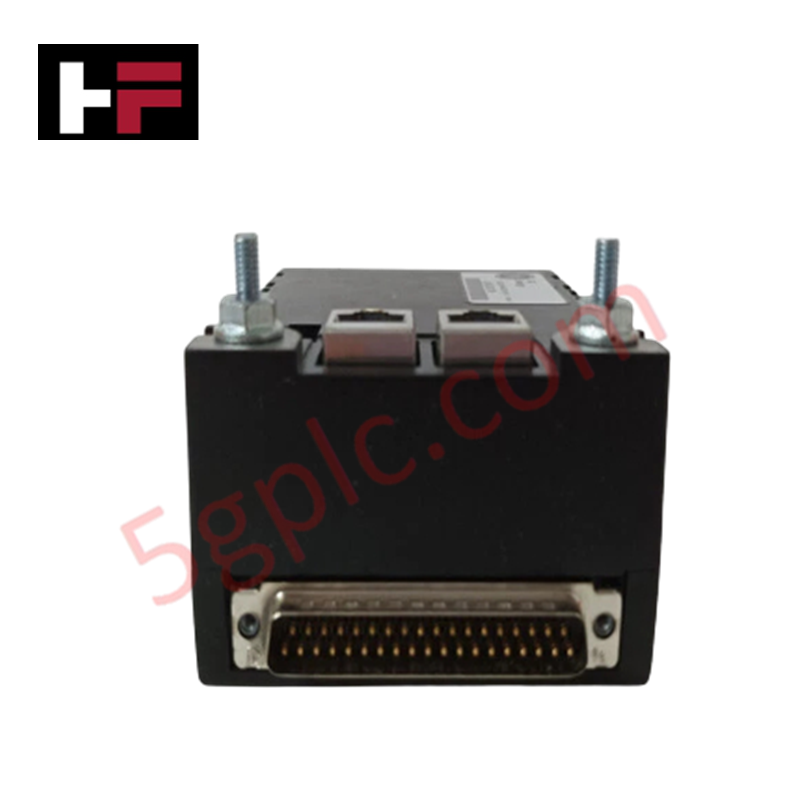

- توصيل لوحة التوصيل: قم بتركيب موصل DC-37 دبوس في المقبس المقابل على لوحة التوصيل. تأكد من إحكام البراغي المحتجزة للحفاظ على اتصال كهربائي منخفض المقاومة وثبات ميكانيكي.
- تحميل الحلقة: حافظ على مقاومة الحلقة الخارجية أقل من 900 أوم. تجاوز هذه القيمة سيؤدي إلى فقدان تنظيم مرحلة الإخراج، مما قد يسبب عدم خطية الإشارة.
- التحقق من التشخيص: عند التشغيل، راقب مؤشرات LED على الواجهة الأمامية. يشير مؤشر الحالة الثابت إلى أن الوحدة اجتازت الفحوصات الذاتية الداخلية وتتواصل بشكل صحيح مع وحدة التحكم الرئيسية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
الدليل التقني ودليل الشراء
فهم الأسباب الجذرية للتوقف غير المخطط لوحدات التحكم المنطقية القابلة للبرمجة في الأتمتة الصناعية
تدير وحدات التحكم المنطقية القابلة للبرمجة الحديثة عملياتها عبر حالات تشغيل متميزة: التشغيل، والإيقاف، وبدء التشغيل، والتعليق. عند تزويدها بالطاقة، تهيئ وحدة التحكم سجلات الذاكرة في وضع الإيقاف قبل الانتقال لفترة وجيزة إلى وضع بدء التشغيل. خلال هذه المرحلة، تجري اختبارات التشخيص الذاتي الداخلية تقييمًا لسلامة النظام عبر الأجهزة والبرامج التي أنشأها المستخدم. إذا لم تكتشف وحدة التحكم أي أعطال جسيمة، تنتقل إلى وضع التشغيل لتنفيذ برنامج التحكم باستمرار. لكن أي خلل خطير في النظام يعيد وحدة المعالجة المركزية فورًا إلى وضع الإيقاف، منعًا للسلوك غير المنتظم للآلات في أنحاء أرضية المصنع.
تصميم الواجهة بين الإنسان والآلة: دليل أساسي لاختيار واجهة الإنسان والآلة وتصوّر البيانات ودمج أنظمة التحكم
تُعد واجهات التفاعل بين الإنسان والآلة (HMIs) النافذة التشغيلية الأساسية على أنظمة الأتمتة الصناعية المعقدة. وتحول واجهات التفاعل الحديثة بيانات الآلات الخام إلى شاشات عرض رسومية واضحة، ما يتيح للمشغلين الإشراف على عمليات التصنيع بأكملها في الوقت الفعلي. فبدلاً من الاعتماد على لوحات تحكم مادية تعج بالمفاتيح الموصولة بأسلاك، يبرمج المهندسون شاشات تفاعلية باستخدام رسومات بديهية، وترميز لوني ديناميكي، وواجهات لمس سريعة الاستجابة. وعلى مدى 15 عاماً من عملي في هندسة أنظمة التحكم، شهدتُ تطور واجهات التفاعل من شاشات عرض أساسية إلى مراكز قيادة متطورة تعزز الكفاءة التشغيلية في بيئات أنظمة التحكم الموزعة (DCS) ووحدات التحكم المنطقية القابلة للبرمجة (PLC).
فهم مرحلات السلامة في الأتمتة الصناعية: البنية، والتشغيل، والسلامة الوظيفية
توفر المرحلات الكهروميكانيكية القياسية عزلًا كهربائيًا أساسيًا بين دوائر التحكم منخفضة الجهد وأحمال الخرج عالية القدرة. يحتوي مرحل التبديل التقليدي على ملف مغناطيسي يشغّل نقاط التلامس الميكانيكية المشتركة (COM)، والمفتوحة عادةً (NO)، والمغلقة عادةً (NC). لكن المرحلات القياسية تنطوي على مخاطر وظيفية جسيمة عند استخدامها في دوائر التعشيق الحرجة للسلامة. فقد يؤدي تيار الاندفاع العالي أو التآكل الميكانيكي إلى التحام نقاط التلامس ببعضها بشكل دائم. وإذا حدث التحام نقاط التلامس في دائرة إيقاف الطوارئ، فلن يؤدي الضغط على الزر إلى إيقاف حركة الآلات الخطرة. ولذلك، تحظر معايير السلامة الوظيفية العالمية استخدام المرحلات القياسية في وظائف الحماية الحرجة للآلات.
