تفاصيل المنتج

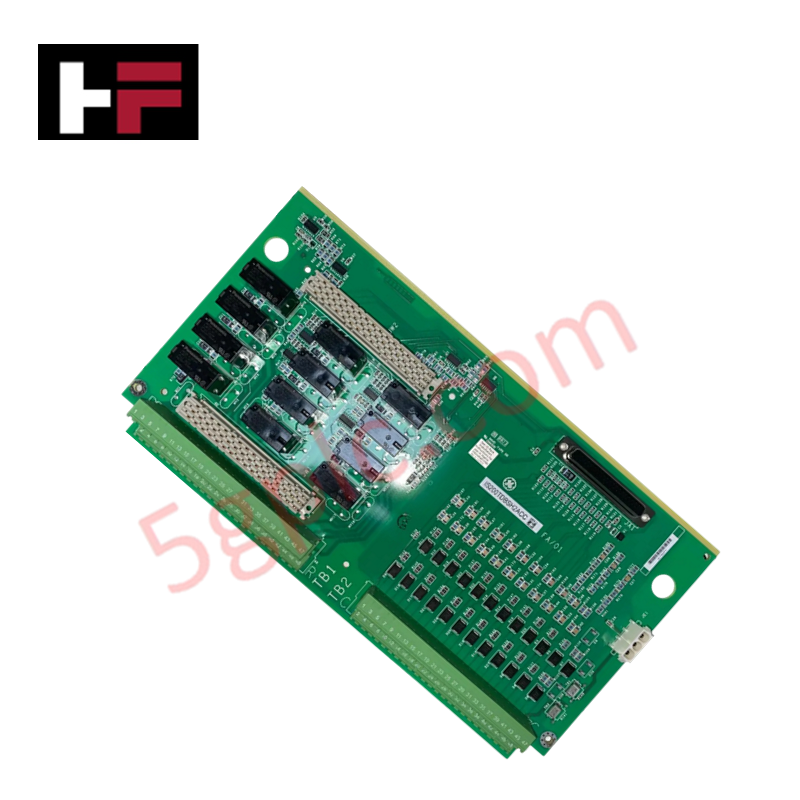

تم تصميم لوحة GE IS200TDBTH2A (لوحة IS200TDBTH2A Discrete TMR Board) لإنهاء الإشارات المنفصلة في بنى تحكم Mark VI، وتوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لتوجيه إشارات الإدخال/الإخراج متعددة القنوات لتطبيقات التحكم في التوربينات.
مواصفات الأجهزة
| المعلمة | المواصفات |
|---|---|
| النموذج | IS200TDBTH2A |
| الماركة | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | تجميع لوحة الدوائر المطبوعة القياسية (PCB) |
| الأبعاد | عامل شكل Mark VI القياسي |
| درجة حرارة التشغيل | نطاق تصنيف صناعي |
| استهلاك الطاقة | يعتمد على ناقل النظام |
| سعة الإدخال/الإخراج | إنهاء منفصل متعدد القنوات |
| الموصلات | 3 منافذ أنثوية عالية الكثافة |
شبكات Profinet / EtherNet/IP الحاسمة
تعمل لوحة IS200TDBTH2A كعقدة واجهة ضمن نظام Mark VI البيئي، مما يسهل تكييف الإشارة القياسي بين الأجهزة المثبتة في الحقل وحزم الإدخال/الإخراج للنظام. تدعم بنية اللوحة سرعة الاتصال بحافلة اللوحة الخلفية الحاسمة، مما يضمن بقاء اكتساب الحالة المنفصلة متزامنًا مع دورات مسح وحدة التحكم. تتم إدارة توافق فلاش البرامج الثابتة عبر تكوين حزمة الإدخال/الإخراج المضيفة، والذي يحدد تخطيط المنطق لأجهزة الاستشعار والمشغلات المتصلة. تدعم الوحدة قياس كثافة الإدخال/الإخراج من خلال تصميم كتلة الأطراف المتكاملة، مما يسمح بنقل إشارة عالي التكامل مع تقليل تدهور الإشارة عبر كابلات الحقل. يستخدم بناء لوحة الدوائر المطبوعة مكثفًا كرويًا ومنافذ موصلات عالية الكثافة للحفاظ على مقاومة كهربائية مستقرة أثناء عمليات التبديل عالية السرعة.
الأسئلة المتكررة
س: هل تدعم لوحة IS200TDBTH2A التبديل السريع تحت الحمل؟
ج: لا. يتطلب استبدال لوحة الأطراف إلغاء تنشيط حلقة الإدخال/الإخراج المرتبطة لمنع التيارات العابرة من إتلاف دوائر الإدخال/الإخراج أو الأجهزة الميدانية المتصلة.
س: هل المنافذ الثلاثة للموصل قابلة للتبديل؟
ج: لا. كل من المنافذ الثلاثة عالية الكثافة للموصل مصممة لربط حزمة إدخال/إخراج محددة. تأكد من أن الكابلات موسومة بشكل صحيح ومطابقة لمنافذها المخصصة لمنع أخطاء الأسلاك والأعطال المنطقية المحتملة.
إرشادات التركيب الميداني
- التركيب: ثبت اللوحة داخل خزانة التحكم باستخدام فتحات التثبيت المتوفرة. حافظ على خلو مساحة كافية من خطوط التيار المتردد عالية الجهد لمنع الضوضاء المستحثة على مسارات الإشارة المنفصلة.
- الأسلاك: قم بإنهاء أسلاك الحقل باستخدام كتل الأطراف المكعبة المخصصة. حافظ على قطبية ثابتة لجميع الحلقات المنفصلة وتأكد من تأريض دروع الكابلات عند نقطة واحدة منخفضة المعاوقة لتقليل ضوضاء النمط المشترك.
- التوصيلات: تأكد من أن الموصلات الأنثوية الثلاثة عالية الكثافة مثبتة ومؤمنة بالكامل بكابلات حزمة الإدخال/الإخراج المخصصة. تحقق من عدم وجود دبابيس مثنية أو تالفة أثناء عملية التوصيل.
- البيئة: تحقق من أن درجة الحرارة الداخلية للخزانة تظل ضمن نطاق التشغيل الصناعي المحدد. وفر تدفق هواء كافيًا لمنع تراكم الحرارة حول المكونات السلبية والنشطة للوحة.
- التحقق: قبل التنشيط، قم بإجراء فحص كهربائي من نقطة إلى نقطة للتحقق من سلامة الأسلاك والقطبية. استخدم أداة تشخيص Mark VI للتأكد من أن جميع المدخلات والمخرجات المنفصلة مسجلة بشكل صحيح بواسطة منطق وحدة التحكم.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
