تفاصيل المنتج

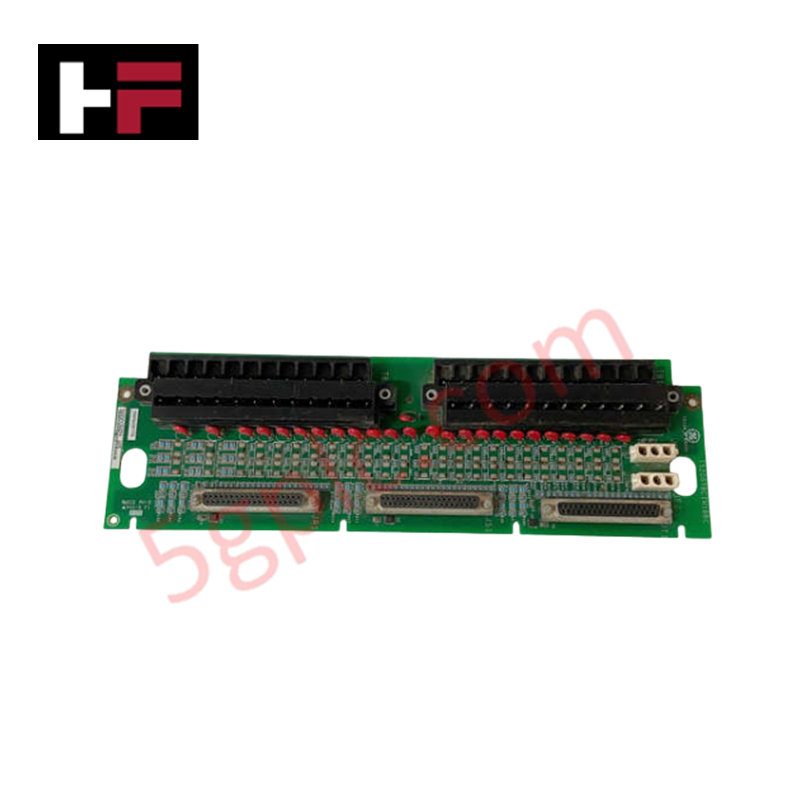

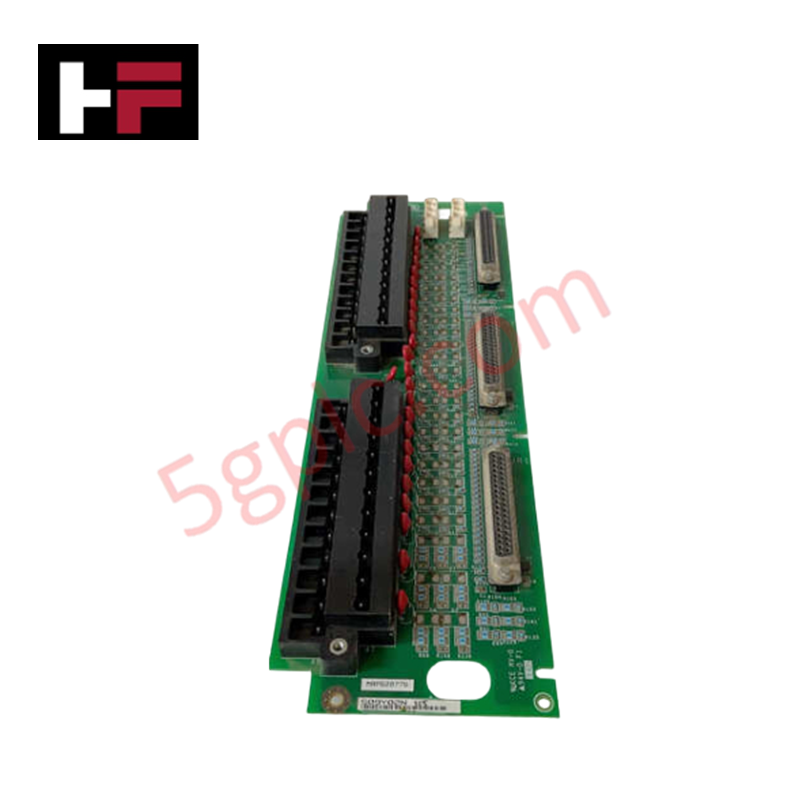

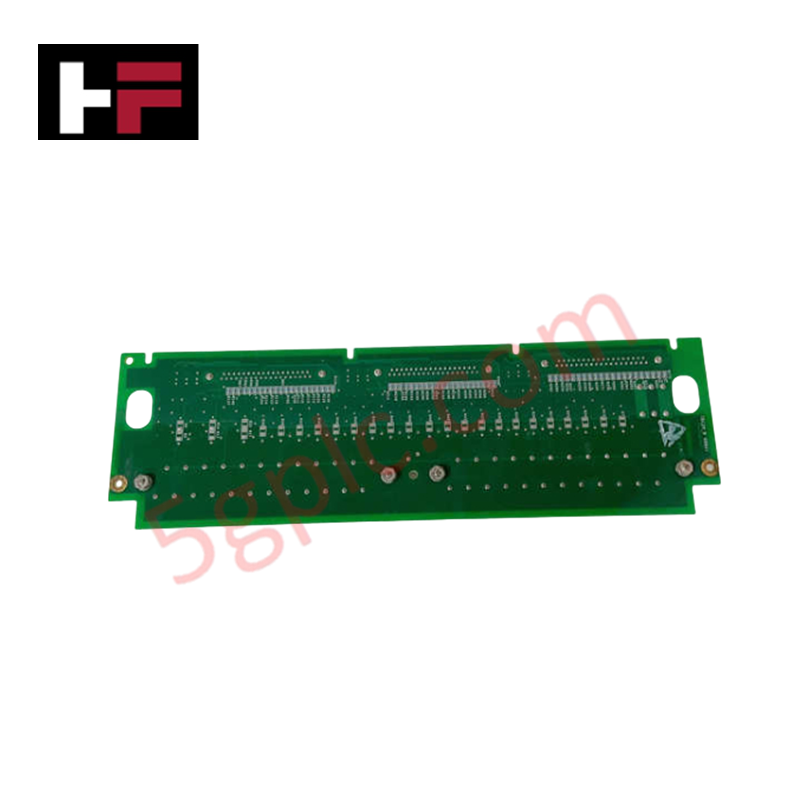

مُكوّن لجمع الإشارات المنفصلة في أنظمة التحكم الموزعة Mark VIe، توفر لوحة طرفية الإدخال GE IS200TBCIH1B (IS200TBCIH1B لوحة طرفية لإدخال الاتصالات) تنفيذًا مباشرًا ماديًا/كهربائيًا. تسهل هذه اللوحة الطرفية توصيل 24 مدخل اتصال جاف، باستخدام إثارة تيار مستمر مدمجة ودائرة مدمجة لقمع الضوضاء لحمايتها من الارتفاعات المفاجئة والتداخل عالي التردد.
مواصفات الأجهزة
| المعامل | المواصفة |
|---|---|
| النموذج | IS200TBCIH1B |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | غير محدد |
| الأبعاد | شكل لوحة طرفية قياسي لنظام Mark VIe |
| درجة حرارة التشغيل | نطاق قياسي صناعي |
| استهلاك الطاقة | مزود بالطاقة بالتيار المستمر لإثارة الاتصالات |
| سعة الإدخال | 24 مدخل اتصال جاف |
سرعة اتصال ناقل اللوحة الخلفية وتوافق البرنامج الثابت
تدعم IS200TBCIH1B التكامل المباشر مع حزم الإدخال/الإخراج PDIA ضمن بنية Mark VIe. تدعم اللوحة الطرفية تكوينات باستخدام حزمة PDIA واحدة أو اثنتين أو ثلاث لتسهيل الطوبولوجيات الأحادية أو المكررة للنظام. يعتمد التكامل مع المعالج المضيف على سرعة اتصال ناقل اللوحة الخلفية المتسقة؛ يجب على المستخدمين التأكد من توافق فلاش البرنامج الثابت بين حزم الإدخال/الإخراج PDIA ولوحات المعالج VCCC/VCRC لمنع أخطاء استدعاء الإشارة. تم تصميم اللوحة للتوصيل مع بنية رف VME عبر مجموعات كابلات مصبوبة موحدة.
الأسئلة المتكررة
س: هل IS200TBCIH1B متوافقة مع أنظمة Mark VI وMark VIe؟
ج: نعم. تم تصميم لوحات سلسلة TBCI لتكون متوافقة وظيفيًا عبر منصتي Mark VI وMark VIe، داعمة التكامل في مختلف بنى التحكم الموزعة.
س: ما الغرض من دائرة قمع الضوضاء على هذه اللوحة؟
ج: تهدف الدائرة المدمجة إلى تقليل الضوضاء عالية التردد والارتفاعات المفاجئة في الجهد عند مداخل الاتصالات، مما يضمن سلامة إشارات الاتصال الجاف قبل معالجتها بواسطة حزم الإدخال/الإخراج.
إرشادات التركيب الميداني
- توصيل كتلة الطرفية: قم بتوصيل الأجهزة الميدانية الخارجية إلى كتلتين طرفيتين مدمجتين من نوع الحاجز. تأكد من تطبيق عزم مناسب على براغي الطرفية للحفاظ على اتصالات منخفضة المقاومة.
- تركيب حزم الإدخال/الإخراج: عند تركيب حزم PDIA على اللوحة الطرفية، تأكد من المحاذاة الميكانيكية مع موصل JT1 لتجنب تلف الدبابيس وضمان اتصال كهربائي قوي.
- التأريض والتظليل: تأكد من ربط هيكل اللوحة الطرفية بأمان بأرضية خزانة التحكم. قم بتوجيه أسلاك إشارة الإدخال بعيدًا عن خطوط التيار المتردد عالية الطاقة لتقليل التداخل الكهرومغناطيسي.
- الكابلات: استخدم كابلات مصبوبة لتوصيل اللوحة الطرفية مع رف VME. تأكد من أن أطوال الكابلات لا تتجاوز الحدود الموصى بها لتجنب تدهور الإشارة أو تأخيرات التوقيت في حلقة التحكم.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
