تفاصيل المنتج

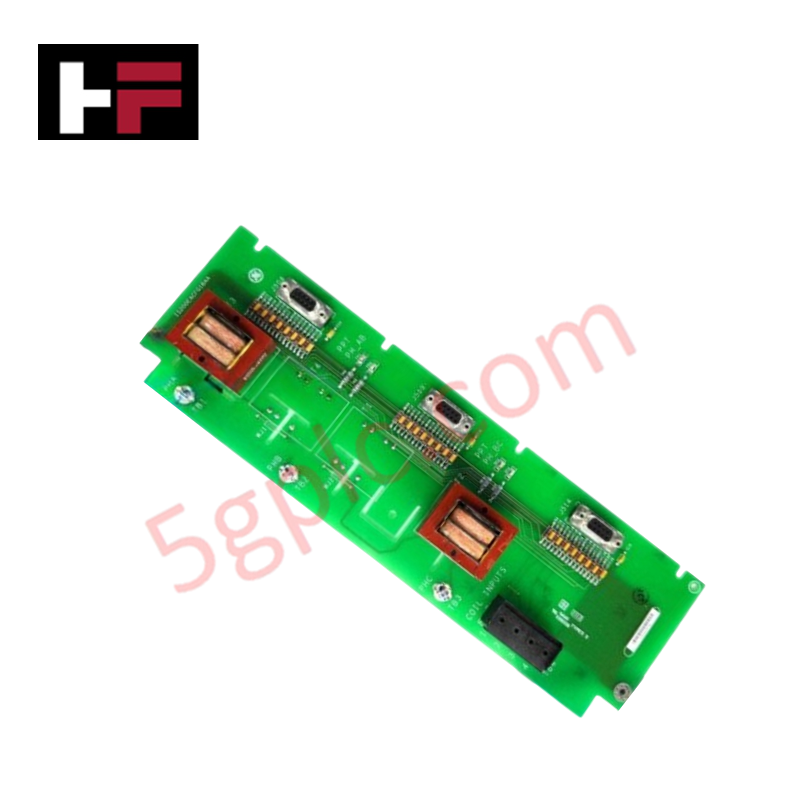

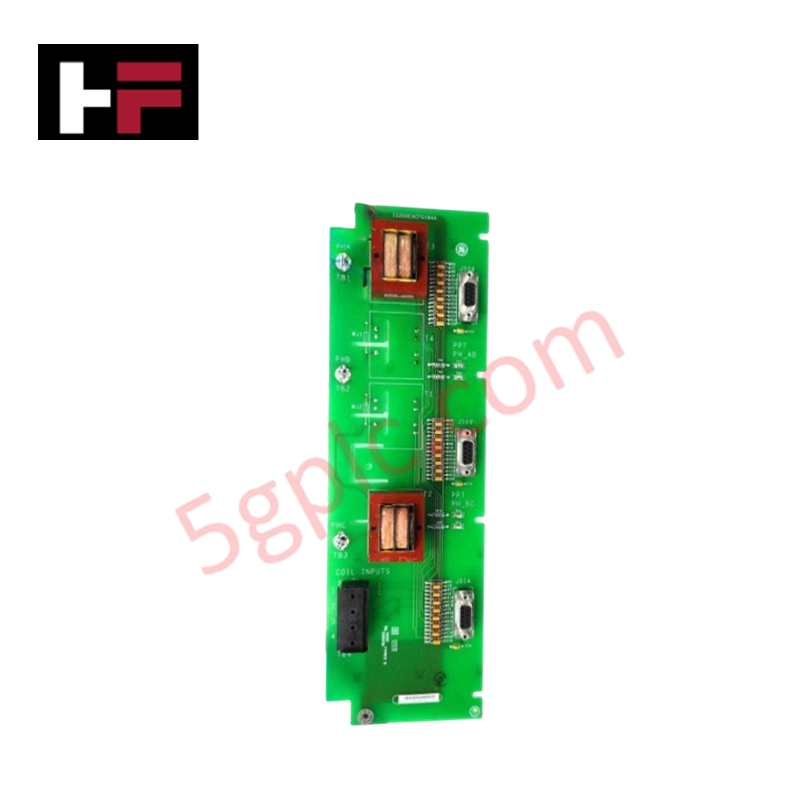

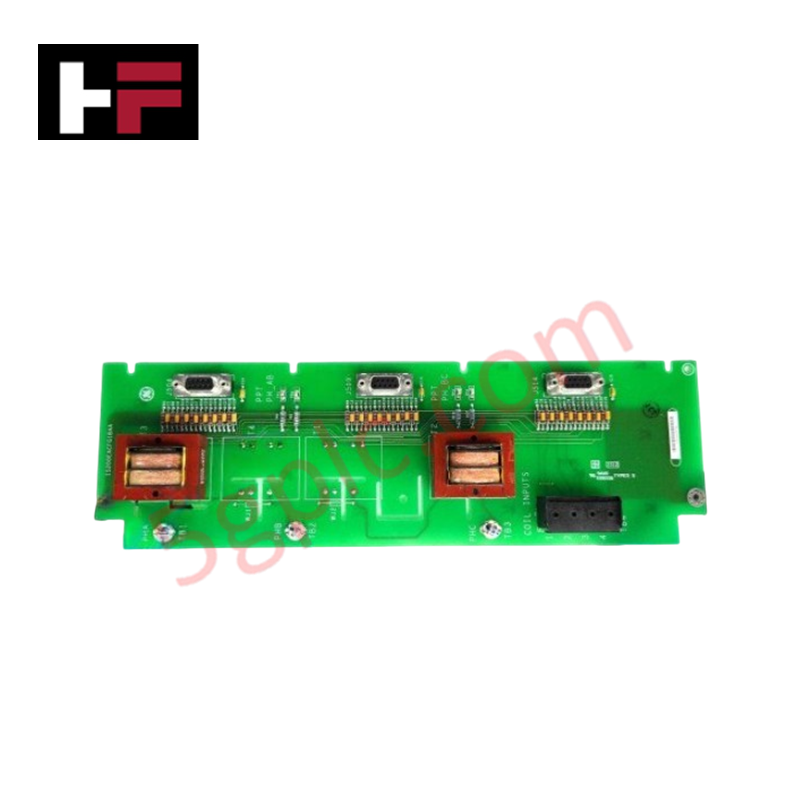

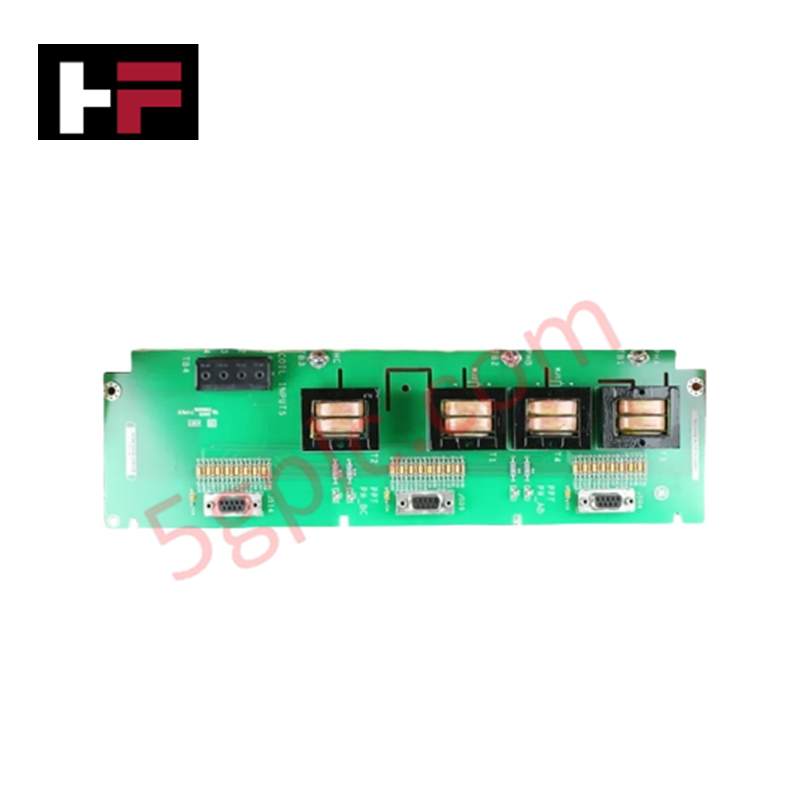

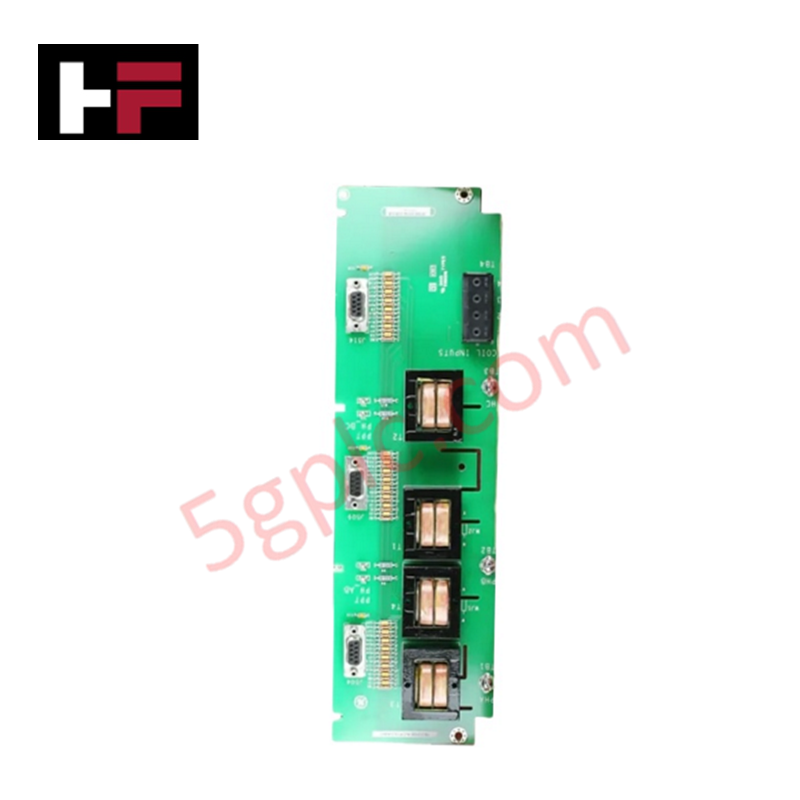

مُكوَّن لمراقبة إمداد المُثير في منصات التحكم في الإثارة EX2100، توفر لوحة GE IS200EACFG1B (IS200EACFG1B لوحة تغذية راجعة للتيار المتردد) تنفيذًا مباشرًا فعليًا/كهربائيًا لقياس جهد وتيار التيار المتردد.
المواصفات الفنية
| المُعامل | المواصفة |
|---|---|
| النموذج | IS200EACFG1B |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| مدخلات القياس | جهد وتيار إمداد التيار المتردد لمُثير PPT |
سرعة اتصال ناقل الحافلة الخلفي وتوافق البرنامج الثابت
تعمل IS200EACFG1B كواجهة استحواذ إشارة ضمن بنية التحكم EX2100. تقوم بأخذ عينات من جهد الطور المستمد من محولات الجهد وتربطها بسجلات النظام الداخلية. يضمن الاتصال الحتمي عبر ناقل الحافلة الخلفي معالجة بيانات التغذية الراجعة للجهد متزامنة مع متطلبات حلقة التحكم. يتم إدارة توافق تحديث البرنامج الثابت من خلال وحدة التحكم الرئيسية، مما يسمح بضبط معايرة مقياس قياس الجهد لمراعاة نسب محولات الجهد المختلفة داخل نظام المُثير.
الأسئلة المتكررة
س: كيف يتم التحقق من مدخلات جهد محول الجهد (PT) على اللوحة؟
ج: يتم التحقق عبر حلقات اختبار الجهد TP1 إلى TP4. يُقاس جهد الطور إلى الطور AB بين TP1 وTP2، وBC بين TP3 وTP4، وCA بين TP4 وTP1. تأكد من استخدام أجهزة قياس ذات مقاومة عالية لتجنب تحميل دوائر المحول الثانوية.
س: هل يمكن استبدال هذه اللوحة دون إعادة معايرة حلقات التحكم في الإثارة؟
ج: نظرًا لأن اللوحة تعمل كواجهة تغذية راجعة تماثلية، فإن أي استبدال فعلي يتطلب التحقق من مقياس تغذية الجهد الراجعة ضمن برنامج تكوين EX2100 لضمان تطابق القيم المقاسة مع المدخلات الفعلية على الجانب الأساسي.
إرشادات التركيب الميداني
- فحص ما قبل التركيب: افحص اللوحة بحثًا عن أضرار مادية في حلقات الاختبار وموصلات الحافة. تأكد من خلو سطح لوحة الدوائر المطبوعة من الغبار الموصل أو الملوثات التي قد تسبب تفريغًا كهربائيًا عند جهد مدخلات المحول.
- توصيل الإشارات: يجب توجيه أسلاك المحول الثانوية بعيدًا عن كابلات الخرج ذات التيار العالي. حافظ على اتجاه الطور ثابتًا أثناء التوصيل بمدخلات اللوحة لتجنب أخطاء انزياح الطور في منطق التغذية الراجعة.
- التأريض: يجب تثبيت لوحة الدوائر المطبوعة بإحكام في فتحة الرف المخصصة في EX2100 لضمان الاتصال الصحيح بطبقة التأريض للهيكل. هذا ضروري لاستقرار مرجع القياس التناظري إلى الرقمي.
- الصيانة: تحقق دوريًا من إحكام وصلات الأطراف لمنع نقاط اتصال ذات مقاومة عالية، والتي قد تسبب ضوضاء حرارية وتدهور نسبة الإشارة إلى الضوضاء في قياسات التغذية الراجعة للتيار المتردد.
