تفاصيل المنتج

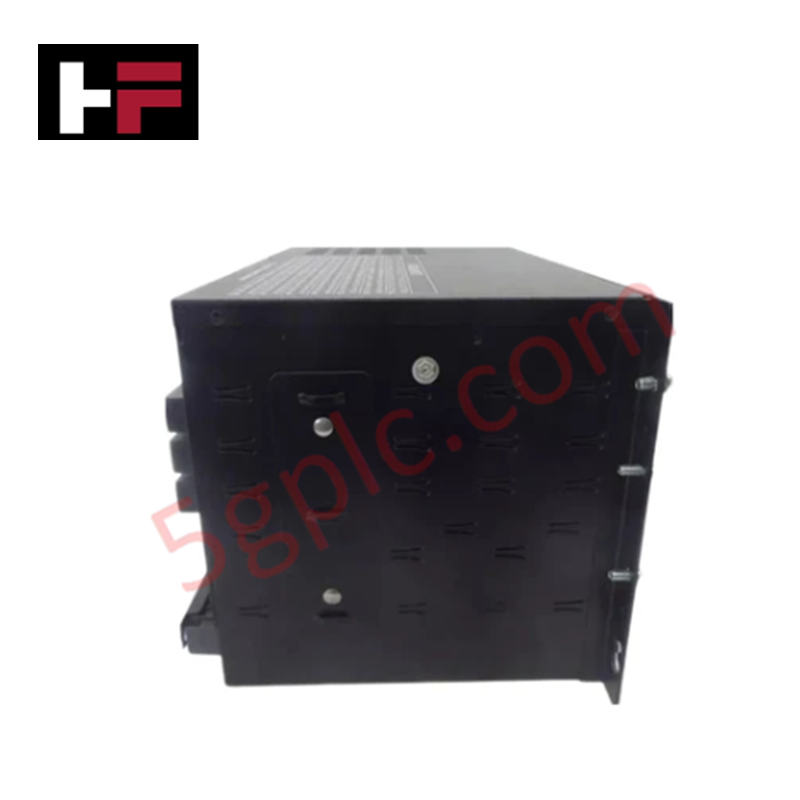

يعمل GE Fanuc D25-0157-000003، المعروف أيضًا باسم جهاز القياس والتحكم D25، كمكون مادي مخصص لتنفيذ مهام تقنية محددة ضمن أتمتة صناعية ومنصات شبكات. يستقبل المكون بيانات قياس كهربائية عالية الدقة عبر واجهات فيزيائية متكاملة للتيار المتردد، التيار المستمر، والجهد المستمر. من خلال حساب أشكال الموجات من وصلات CT متعددة النطاقات وحلقات الأجهزة، يخدم الوحدة تسجيل الأعطال الرقمية المحلية (DFR) وروتينات التنظيم في الوقت الحقيقي عبر حافلات المعالجة الداخلية النشطة.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | D25-0157-000003 |
| العلامة التجارية | GE Fanuc |
| الأصل | تحدد المواصفات الفنية منشأ المصنع |
| الوزن | يعتمد على اختيار خيارات الأجهزة الداخلية |
| الأبعاد | تطبق متطلبات غلاف الهيكل القياسي لسلسلة D25 |
| درجة حرارة التشغيل | تصنيف بيئي صناعي |
| استهلاك الطاقة | سحب المعالج الأساسي بالإضافة إلى أحمال تكوين قنوات القياس النشطة |
| خيارات إدخال CT الاسمية | 1 أمبير RMS أو 5 أمبير RMS |
| نطاق قياس التيار المتردد | 2% إلى 1600% من القيمة الاسمية؛ 2% إلى 4200% (غير متماثل) لتسجيل الأعطال/الحماية |
| حدود التحميل الحراري الزائد | 4 أضعاف القيمة الاسمية مستمر؛ 30 ضعف القيمة الاسمية لمدة 10 ثوانٍ؛ 100 ضعف القيمة الاسمية لمدة ثانية واحدة؛ دورة عمل 10 دقائق للمعاملات التي تتجاوز 4 أضعاف القيمة الاسمية |
| مقاييس دقة التيار المتردد | الدقة: +/-0.5% إلى +/-0.3% من القيمة الاسمية؛ التردد: +/-0.03 هرتز؛ زاوية الطور: +/-0.5 درجة |
| نطاقات التيار المستمر | +/-1 مللي أمبير، +/-5 مللي أمبير، +/-10 مللي أمبير، +/-20 مللي أمبير اسمي |
| دقة التيار المستمر | +/-0.10% من المدى الكامل |
| نطاق إدخال الجهد المستمر | اسمي: +/-5 فولت مستمر؛ نطاق القياس: +/-6 فولت مستمر |
| دقة الجهد المستمر | +/-0.05% من المدى الكامل |
تكامل شبكات Profinet / EtherNet/IP الحتمية
تدير الوحدة تحجيم الإدخال من خلال مصفوفة التحويل التناظري إلى الرقمي الداخلية، مستخدمة كتل ترشيح برمجية ثابتة للحفاظ على توافق فلاش البرنامج الثابت عبر دورات التشغيل المتزامنة. تسلسل سجلات الإدخال/الإخراج عالية الكثافة حلقات التيار المستمر +/-20 مللي أمبير ومدخلات الجهد المستمر +/-6 فولت إلى خريطة الذاكرة، معزولة الضوضاء الكهربائية العابرة عن قناة الاتصال الخلفية للمعالج الرئيسي. يحافظ هذا الفصل المعماري على أداء الاتصال الحتمي، مما يمنع ذروات حزم الاتصال بالمضيف من تأخير محركات تسجيل الأعطال التي تستغرق 1 مللي ثانية والتي تديرها دوائر الحماية للتيار المتردد.
الأسئلة المتكررة
س: كيف يتم إدارة نطاق قياس التيار المتردد غير المتماثل 4200% بواسطة برنامج تسجيل الأعطال DFR دون التسبب في تجاوزات الذاكرة؟
ج: تحتفظ مصفوفة التحويل التناظري إلى الرقمي المدمجة بسجلات مخصصة ذات سعة عالية للمدخلات العابرة. عند حدوث خطوة عطل غير متماثلة، تتتبع خوارزميات التحجيم الداخلية المعاملات التي تتجاوز النطاق تلقائيًا دون التأثير على توافق فلاش البرنامج الثابت أو تعطيل أخذ عينات حلقات التيار المستمر المتزامنة.
س: هل يمكن فصل أطراف إدخال CT أثناء تحميل خطوط الطاقة الرئيسية؟
ج: لا. يؤدي فصل حلقات CT النشطة إلى حدوث نبضات جهد عالية في الدائرة المفتوحة قد تدمر المقاومات ذات الحمل المنخفض للإدخال. يجب قصر المسارات الثانوية للتيار خارجيًا أو عزلها تمامًا قبل صيانة أي كتل توصيل تناظرية على D25-0157-000003.
إرشادات التركيب الميداني
- التأريض وإطار التأريض: اربط برغي تأريض الهيكل المعدني مباشرة بشريط التأريض النحاسي الرئيسي للخزانة باستخدام كابل تأريض منخفض المقاومة قبل توجيه أي خطوط أجهزة القياس.
- تظليل مدخل التيار المتردد: مرر جميع وصلات محولات التيار المتردد عبر أزواج ملتوية ومظللة مخصصة، مع إنهاء جديلة التأريض الخاصة بالتظليل بدقة عند لوحة جدار الحاوية لمنع التداخل الحثي.
- تمرير كابلات الجهد المنخفض: وجه خطوط الجهد +/-5 فولت المستمر وخطوط الإشارة ذات التيار المنخفض في قنوات أسلاك منفصلة معزولة عن مفاتيح التيار المتردد عالية الجهد الرئيسية ودوائر مرحلات التحكم الحثية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
