تفاصيل المنتج
نظرة عامة على المنتج

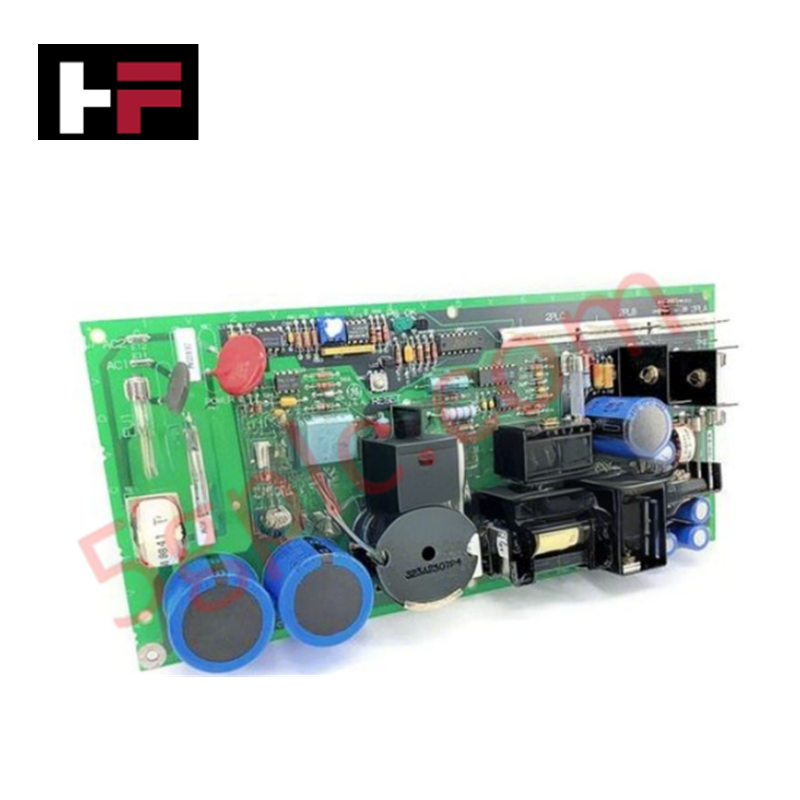

تعمل DS200UPSAG1AGD كلوحة تزويد الطاقة الأساسية UC200 ضمن نظام التحكم في التوربينات الغازية GE Speedtronic Mark V. هذا المكون الحيوي ينظم توزيع الطاقة لعمليات دائرة LAN، مما يضمن توصيل جهد مستقر إلى بنية التحكم. نحن نوفر هذه الوحدة كـ جهاز أصلي جديد 100% للحفاظ على سلامة أنظمة الأتمتة الحرجة لمهمات التوربين الخاص بك.
المواصفات الفنية
تدمج DS200UPSAG1AGD مكونات إدارة طاقة عالية الكثافة مصممة لدورات صناعية ثقيلة:
| الميزة | تفاصيل المكون |
| الشركة المصنعة | جنرال إلكتريك (GE) |
| السلسلة | Mark V Speedtronic |
| نوع اللوحة | لوحة تزويد طاقة UC200 / دائرة LAN |
| حماية الدائرة | ثلاثة (3) فيوزات مدمجة للحماية من التيار الزائد |
| واجهة المستخدم | زر إعادة ضبط واحد (1) ومصباح حالة LED واحد (1) |
| الاتصال | ثلاثة (3) موصلات 9 دبابيس |
| تخزين الطاقة | مكثفات عالية الجهد لتنظيم التيار |
| المراقبة | نقاط اختبار مدمجة على اللوحة |
مزايا هندسية
-
حماية من التيار الزائد: ثلاثة فيوزات مخصصة تحمي الدوائر الداخلية من ارتفاعات التيار المفاجئة، مما يمنع فشل الأجهزة المتسلسل في رف Speedtronic.
-
تشخيص في الوقت الحقيقي: يوفر مصباح LED المدمج تأكيدًا بصريًا فوريًا لحالة الطاقة، بينما تسمح نقاط الاختبار المتاحة للمهندسين بالتحقق من مسارات الجهد دون تفكيك التجميع.
-
استعادة النظام السريعة: يتيح زر إعادة الضبط المدمج تهيئة سريعة للوحة ومسح الأخطاء، مما يقلل من وقت التوقف أثناء فترات الصيانة.
-
تنظيم دقيق للطاقة: تخزن مجموعة قوية من المكثفات التيار عالي الجهد وتطلقه، مما ينعّم تقلبات الطاقة لحماية إشارات الاتصال الحساسة في دائرة LAN.
إرشادات التركيب والسلامة
تتطلب DS200UPSAG1AGD بروتوكولات تعامل محددة لضمان سلامة الفني وطول عمر المعدات:
-
وقت تفريغ المكثف: تحتفظ المكثفات عالية الجهد بشحنة كبيرة حتى بعد إيقاف تشغيل النظام. يجب الانتظار لمدة لا تقل عن 30 ثانية بعد فصل الطاقة قبل لمس اللوحة أو مكوناتها.
-
التحقق من الفيوز: قبل التركيب، افحص الفيوزات الثلاثة المدمجة للتأكد من أنها تلبي متطلبات الأمبير المحددة لتكوين Mark V الخاص بك.
-
تأمين المنافذ: ثبت جميع موصلات 9 الدبابيس الثلاثة بإحكام لمنع فقدان الإشارة المتقطع في دائرة LAN.
الأسئلة الشائعة
-
هل وحدة DS200UPSAG1AGD هذه جديدة أم مجددة؟
نحن نوفر هذا المنتج كوحدة جديدة 100%، مما يضمن أنها لم تُستخدم في نظام نشط وتحمل عمر الخدمة الأصلي الكامل.
-
كيف تؤثر المكثفات المدمجة على سلامة الصيانة؟
تخزن المكثفات التيار عالي الجهد أثناء التشغيل العادي. وعلى الرغم من أنها لا تشكل خطراً أثناء الدورات النشطة، إلا أنها تظل مشحونة لمدة 30 ثانية بعد الإيقاف. استخدم دائمًا جهاز قياس الفولت عند نقاط الاختبار للتأكد من انعدام الجهد قبل التعامل.
-
ما هي الوظيفة الأساسية لزر إعادة الضبط؟
يعيد زر إعادة الضبط تهيئة منطق UC200 دون الحاجة إلى دورة طاقة كاملة للنظام، مما يسهل استكشاف الأخطاء وإصلاحها بسرعة أثناء أخطاء الاتصال في دائرة LAN.
-
هل تتضمن هذه اللوحة موصلات 9 الدبابيس؟
نعم، تأتي DS200UPSAG1AGD مجهزة بثلاث رؤوس موصلات 9 دبابيس ملحومة مباشرة على لوحة الدائرة المطبوعة للاندماج الفوري في حزمة الأسلاك Mark V الخاصة بك.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
