تفاصيل المنتج

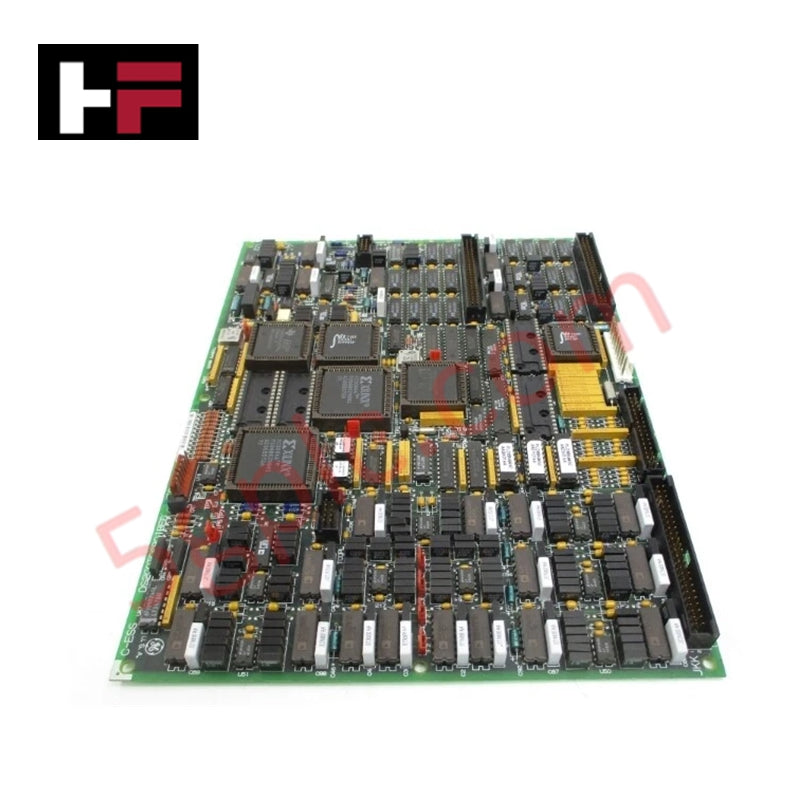

مُكوَّن لمعالجة الإشارات التناظرية ضمن أنظمة التحكم في توربينات Mark V، توفر لوحة GE DS200TCCBG1B (DS200TCCB لوحة الإدخال/الإخراج التناظرية) تنفيذًا مباشرًا فعليًا لتحويل الإشارات وإدارة الواجهة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | DS200TCCBG1B |
| العلامة التجارية | GE |
| أداء المعالج | معالج 80196، وحدات PROM، اتصال إدخال/إخراج 50 دبوس |
تكامل التحكم الصناعي PLC/DCS
تندمج وحدة DS200TCCBG1B في بنية تحكم Mark V لأداء اكتساب البيانات التناظرية وتوزيع الإشارات. تستخدم الوحدة معالج 80196 المدمج لإدارة معالجة البيانات، مع الاعتماد على توافق فلاش البرنامج الثابت المحدد للحفاظ على التزامن مع ناقل نظام التحكم في التوربين. يتم تحقيق توسيع كثافة الإدخال/الإخراج من خلال موصلات عالية الكثافة ذات 50 دبوسًا (JCC، JDD)، بينما يتم التحكم في أداء الشبكة الحتمي بواسطة سرعة اتصال ناقل اللوحة الخلفية للنظام. يتم ضبط إعدادات الأجهزة عبر قفزات فيزيائية (JP1-JP3) لمواءمة استجابة اللوحة الكهربائية مع المتطلبات المحددة للحلقات المتصلة من المحركات أو الحساسات.
الأسئلة المتكررة
س: هل يمكن تكوين القفزات على هذه اللوحة برمجيًا؟
ج: لا. تستخدم DS200TCCBG1B قفزات فيزيائية لتكوين إعدادات الأجهزة. يجب إجراء تغييرات التكوين يدويًا عن طريق إعادة وضع القفزات على الدبابيس المخصصة.
س: هل يمكن تبديل هذه الوحدة أثناء تشغيل النظام؟
ج: لا. يجب إيقاف تشغيل الوحدة قبل التثبيت أو الإزالة. قد يؤدي التبديل الساخن إلى حدوث نبضات جهد قد تتلف معالج 80196 أو وحدات ذاكرة PROM المدمجة.
س: ما وظيفة موصلات JTEST وTCQPL؟
ج: هذه الموصلات مخصصة للتشخيص على مستوى المصنع والاختبارات المصنعية. عادةً لا تُستخدم أثناء التشغيل الميداني العادي أو التكوين على مستوى الموقع.
إرشادات التثبيت الميداني
- تكوين القفزات: عند ضبط القفزات JP1 أو JP2 أو JP3، تأكد من تثبيت القفزة بإحكام عبر زوج الدبابيس المقصود. لا تستخدم قوة مفرطة، حيث أن دبابيس القفزات عرضة للانحناء الميكانيكي.
- سلامة الموصلات: افحص موصلات 50 دبوسًا (JCC وJDD) بحثًا عن دبابيس منحنية أو أكسدة قبل التوصيل. تأكد من تثبيت الكابلات بالكامل لمنع فقدان الإشارة المتقطع أثناء التشغيل في بيئة ذات اهتزاز عالي.
- إدارة الكهرباء الساكنة: تحتوي اللوحة على مكونات PROM والمعالج الدقيقة الحساسة. استخدم سوار معصم مؤرض دائمًا عند التعامل مع الوحدة أو تكوينها لمنع تلف التفريغ الكهروستاتيكي (ESD).
- الالتزام بالوثائق: إذا تطلب استبدال الوحدة تغييرات في مواضع القفزات الافتراضية، فاتبع بدقة الوثائق الفنية المحددة المرفقة مع الأجهزة لضمان استجابة صحيحة للحلقة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
