تفاصيل المنتج
نظرة عامة على المنتج

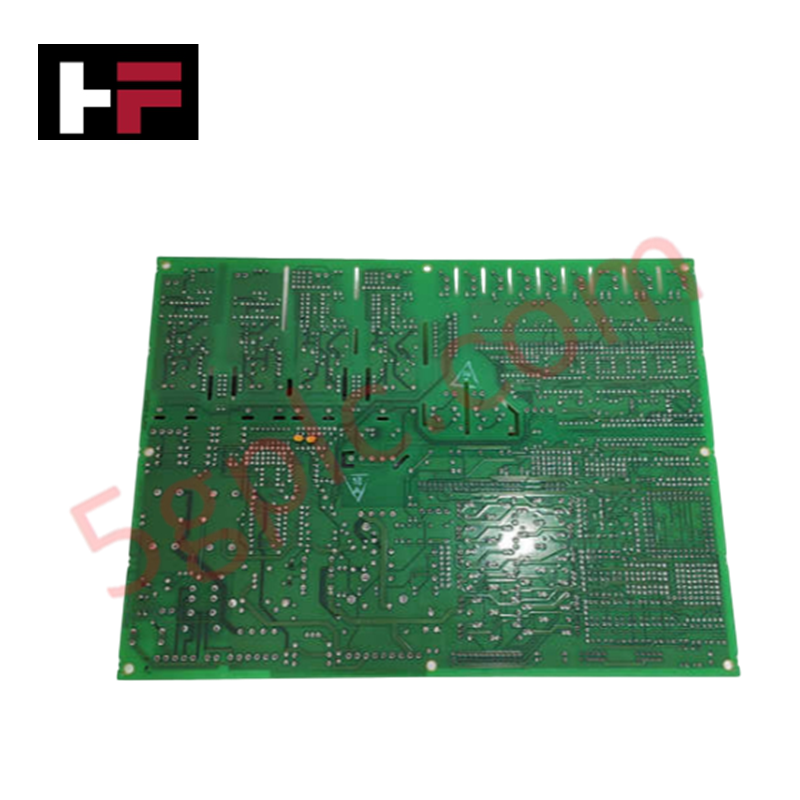

تعمل لوحة DS200DCFBG2BNC كمزود طاقة تغذية راجعة تيار مستمر متعدد الوظائف ضمن نظام General Electric Mark V (Speedtronic). توفر هذه اللوحة تنظيمًا حيويًا للطاقة ومراقبة التغذية الراجعة لمجموعة واسعة من محركات GE، بما في ذلك سلسلة DC2000 وAC2000 وME2000. تدمج هذه اللوحة مراقبة التيار المتردد والمستمر، وتوزيع الطاقة على مستوى التحكم، ودارات إثارة المحرك في لوحة دوائر مطبوعة عالية الأداء. نوفر هذه الوحدة جديدة 100% وأصلية لضمان أعلى معايير السلامة في تجميعات تحويل الطاقة الخاصة بك.
المواصفات الفنية
تتميز DS200DCFBG2BNC بمعايير كهربائية قوية مصممة لمزامنة دقيقة للمحركات:
| الميزة | المواصفة |
| الشركة المصنعة | GE General Electric |
| السلسلة | Mark V (Speedtronic) |
| مدخل الاتصال | 38 إلى 115 فولت تيار متردد |
| تردد الإخراج | 0 إلى 500 كيلو هرتز (يعتمد على جهد الإدخال) |
| نوع الدائرة | مراقبة التيار المتردد والمستمر، إثارة المحرك، دوائر المحرك |
| المؤشرات المدمجة | 2 مصابيح LED، 1 ضوء مؤشر نيون |
| تكوين الأجهزة | 12 وصلة قفز، 7 مفاتيح DIP |
| حماية السلامة | 3 صمامات حماية |
| طلاء لوحة الدوائر | طلاء عادي |
| التشخيص | 5 نقاط اختبار مدمجة |
مزايا هندسية
-
توافق متعدد للمحركات: تتصل هذه اللوحة بسلاسة مع أجيال متعددة من محركات GE (DC2000، AC2000، CB2000، ME2000، FC2000)، مما يسمح بتوحيد مخزون قطع الغيار عبر أصول المصنع المتنوعة.
-
إثارة المحرك المدمجة: تلغي دائرة مزود طاقة إثارة المحرك المدمجة الحاجة إلى وحدات إثارة خارجية، مما يبسط هيكل الخزانة ويقلل نقاط الفشل المحتملة.
-
دقة عالية التردد: بدعم تردد إخراج يصل إلى 500 كيلو هرتز، توفر DS200DCFBG2BNC بيانات تغذية راجعة عالية الدقة، وهو أمر ضروري للحفاظ على تحكم محكم في السرعة والعزم في التطبيقات الصعبة.
-
ضبط الأجهزة التفصيلي: مع 12 وصلة قفز و7 مفاتيح DIP، يمكن للمهندسين معايرة سلوك اللوحة لتتناسب مع متطلبات المحرك المحددة دون الحاجة إلى تجاوزات برمجية معقدة.
-
حالة بصرية في الوقت الحقيقي: يوفر الجمع بين مصباحي LED وضوء مؤشر النيون تشخيصًا بصريًا فوريًا، مما يسمح لفرق الصيانة بالتحقق من وجود الطاقة وحالة اللوحة بنظرة سريعة.
إجراءات التركيب والسلامة
لضمان نشر ناجح وسلامة الفنيين، اتبع هذه البروتوكولات الصناعية:
-
تحذير من الجهد القاتل: كن على علم بوجود جهود سطحية قاتلة أثناء وبعد التشغيل. استخدم دائمًا جهاز قياس الفولتية للتأكد من انعدام الطاقة قبل لمس اللوحة.
-
حماية من التفريغ الكهروستاتيكي: كمنتج حساس للكهرباء الساكنة، يجب ارتداء سوار معاد للأرضي واستخدام أدوات مضادة للكهرباء الساكنة أثناء عملية الإدخال.
-
تركيب في الفتحة: أدخل اللوحة بإحكام في فتحة داخلية لخزانة السائق أو الإثارة. تأكد من تفعيل آليات القفل لمنع فقدان الإشارة الناتج عن الاهتزاز.
-
مزامنة الأجهزة: قبل تشغيل النظام، طابق 12 وصلة القفز و7 مفاتيح DIP مع تكوين اللوحة التي تم إيقاف تشغيلها لضمان تطابق مقياس التغذية الراجعة.
الأسئلة الشائعة
س: هل يمكن لـ DS200DCFBG2BNC استبدال إصدارات DCFB الأقدم؟
ج: نعم، غالبًا ما تحل مراجعة "G2BNC" محل الإصدارات السابقة G1 أو G2 ضمن سلسلة Mark V. ومع ذلك، يجب التحقق من أن نطاق الإدخال 38-115 فولت تيار متردد يتطابق مع خرج المحول الثانوي لمحركك المحدد.
س: ما هو الغرض من ضوء مؤشر النيون؟
ج: يشير ضوء النيون تحديدًا إلى وجود جهود عالية المستوى داخل دوائر الإثارة أو التغذية الراجعة. وهو بمثابة تحذير أمني حاسم لمنع الاتصال العرضي مع المسارات المشحونة.
س: كيف تساعد نقاط الاختبار المدمجة في الصيانة؟
ج: تسمح نقاط الاختبار الخمسة للمهندسين بقياس جهود التحكم وإشارات التغذية الراجعة باستخدام جهاز متعدد القياسات دون فصل اللوحة عن فتحة المحرك، مما يسهل استكشاف الأخطاء وإصلاحها أثناء التشغيل.
س: هل تُشحن هذه اللوحة في عبوات مضادة للكهرباء الساكنة؟
ج: بالتأكيد. نظرًا لأن DS200DCFBG2BNC مكون حساس للكهرباء الساكنة، نشحن كل وحدة جديدة 100% في أكياس مضادة للكهرباء الساكنة محكمة الإغلاق وعالية الحماية لمنع تلف المكونات الكامن.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
