تفاصيل المنتج

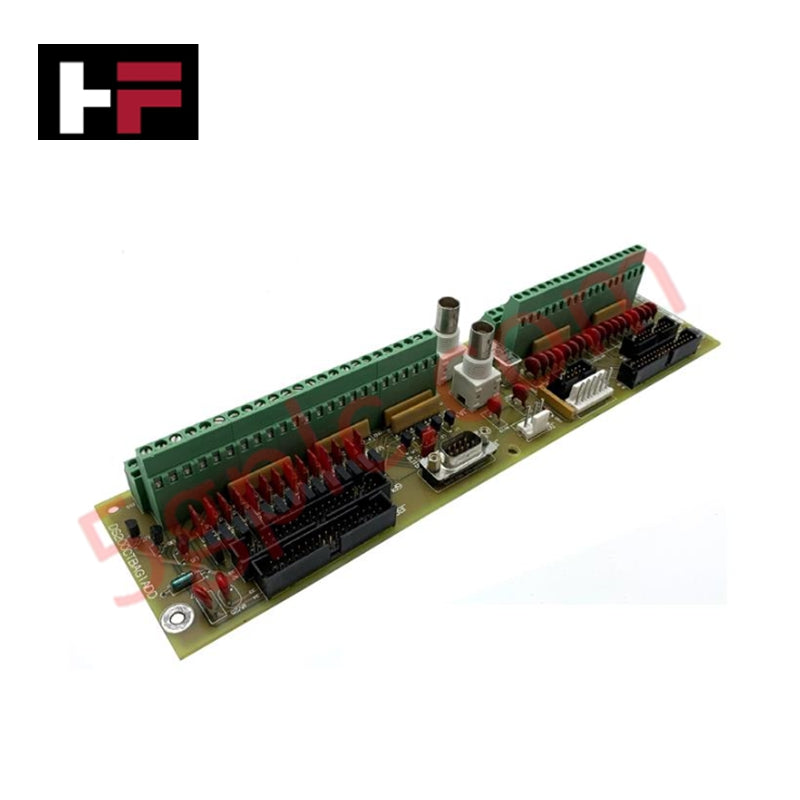

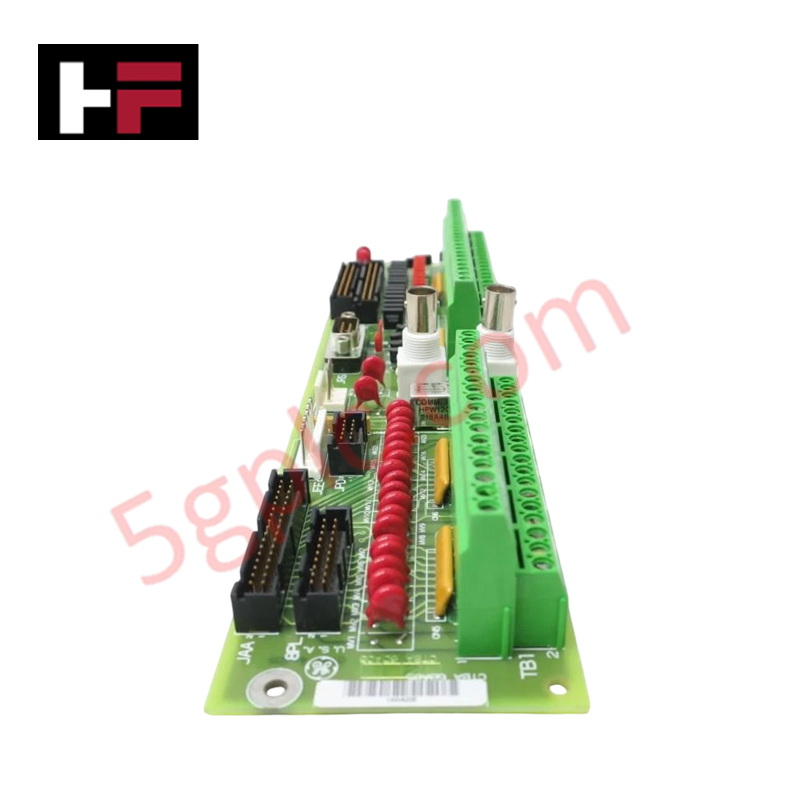

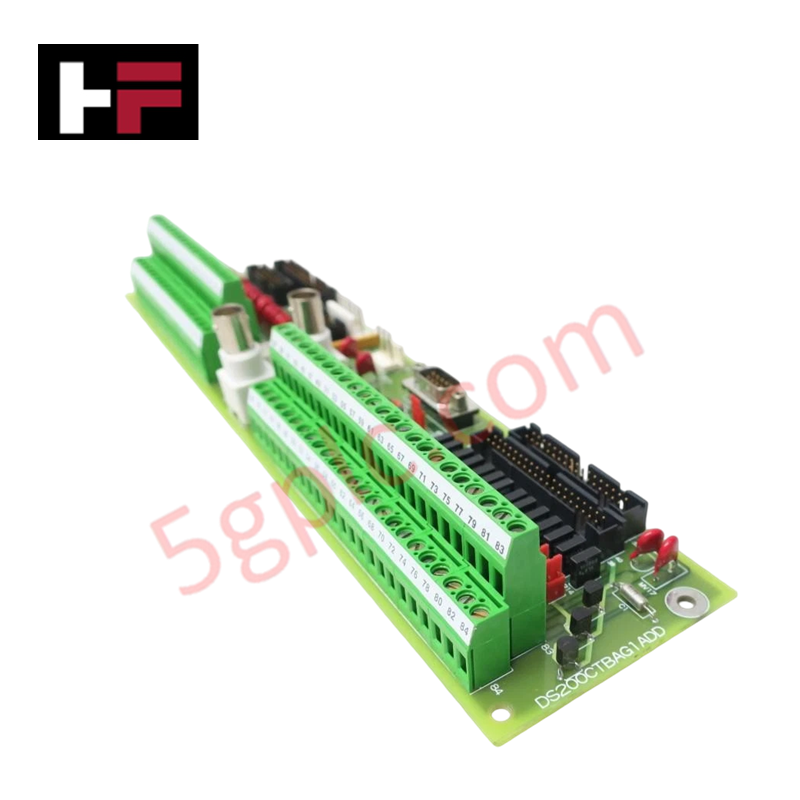

مُكوَّن لإنهاء الإشارة والتواصل عبر الناقل في أنظمة التحكم Mark V LM، يوفر GE DS200CTBAG1A (لوحة طرفية DS200CTBA) تنفيذًا ماديًا مباشرًا لتوجيه الإشارات التناظرية ومراقبة الطاقة الأساسية.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | DS200CTBAG1A |
| العلامة التجارية | جنرال إلكتريك |
| المنشأ | الولايات المتحدة الأمريكية |
| الأبعاد | 6.25 إنش × 4.25 إنش |
| درجة حرارة التشغيل | -28 درجة مئوية إلى 55 درجة مئوية |
| توافق النواة | هيكل نواة R5 |
| قدرات الإدخال/الإخراج | جهد/تيار العمود، إدخال/إخراج 4-20 مللي أمبير |
التواصل عبر ناقل اللوحة الخلفية والمعالجة الحتمية
تُسهل لوحة DS200CTBAG1A التواصل الحتمي عبر منصات Mark V LM من خلال واجهات IONET وCOREBUS المدمجة. تدير اللوحة الاتصال بين نواة R5 ووحدات STCA/QTBA، مما يضمن سلامة الإشارة لحلقات 4-20 مللي أمبير وأجهزة القياس الخاصة بالعمود. في حالة فقدان الطاقة المحلي على وحدة CTBA، يحافظ مرحل التجاوز المدمج على اتصال COREBUS، مما يمنع تعطل النظام بأكمله. يتيح الاتصال بلوحة TCPD الخاصة بنواة PD مراقبة مستمرة لمصدر الطاقة. لا تدعم اللوحة تحديث الفيرموير عبر الفلاش؛ يتم إدارة تكامل النظام من خلال مسارات الإشارة المعرفة بالأجهزة والأسلاك الطرفية المخصصة.
الأسئلة المتكررة
س: ما وظيفة مرحل التجاوز المدمج أثناء انقطاع التيار؟
ج: تم تكوين مرحل التجاوز للحفاظ على استمرارية اتصال COREBUS إذا تعرضت وحدة CTBA لفقدان الطاقة. هذا يسمح للوحدات الأخرى على الناقل بمواصلة تبادل البيانات دون انقطاع.
س: هل يمكن تعديل مداخل 4-20 مللي أمبير عبر البرمجيات؟
ج: لا. تعمل لوحة CTBA كنقطة إنهاء سلبية. يجب إجراء تعديل إشارات 4-20 مللي أمبير ضمن منطق وحدة التحكم العليا المتصلة بوحدات STCA أو معالجات نواة R5.
إرشادات التركيب الميداني
- تأكد من إيقاف تشغيل رف Mark V LM بالكامل قبل تركيب الوحدة لتجنب تلف موصلات اللوحة الخلفية أو حدوث قصر غير مقصود في حلقات 4-20 مللي أمبير.
- تحقق من جميع الأسلاك الميدانية لأجهزة قياس العمود وإشارات 4-20 مللي أمبير، مع التأكد من توصيل الحماية بشكل صحيح إلى مسمار التأريض المخصص لتقليل الضوضاء.
- تعامل مع اللوحة من الحواف لتجنب التعرض لشحنات التفريغ الكهروستاتيكي (ESD) التي قد تؤثر على مرحل التجاوز ودائرة التواصل عبر الناقل.
- بعد التركيب، تأكد من أن مصابيح LED الخاصة بروابط IONET وCOREBUS (إذا كانت موجودة على الوحدات المرتبطة) تشير إلى تزامن ناجح مع لوحات STCA وQTBA.
