تفاصيل المنتج

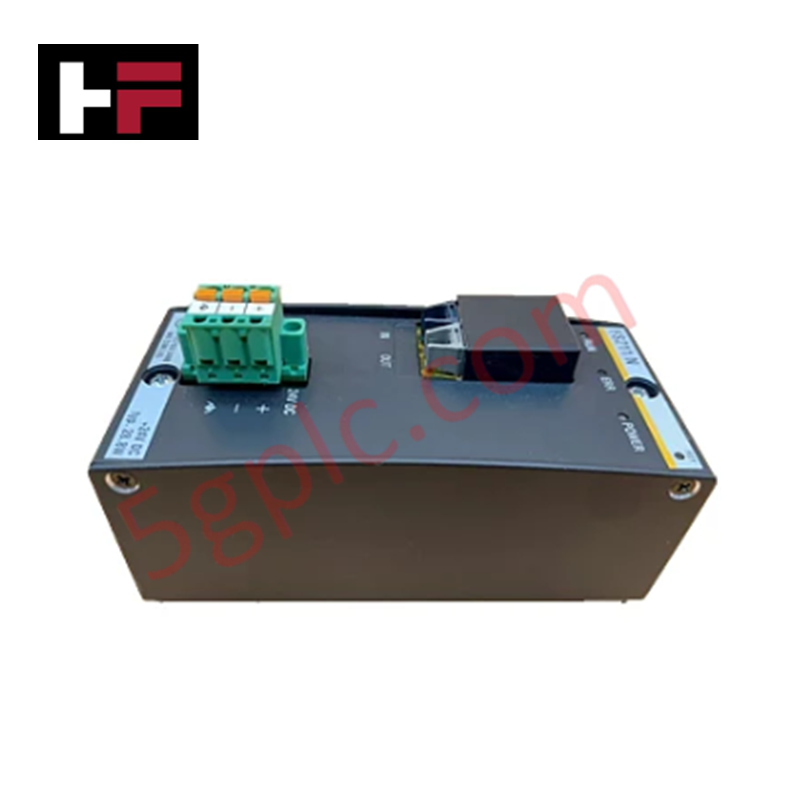

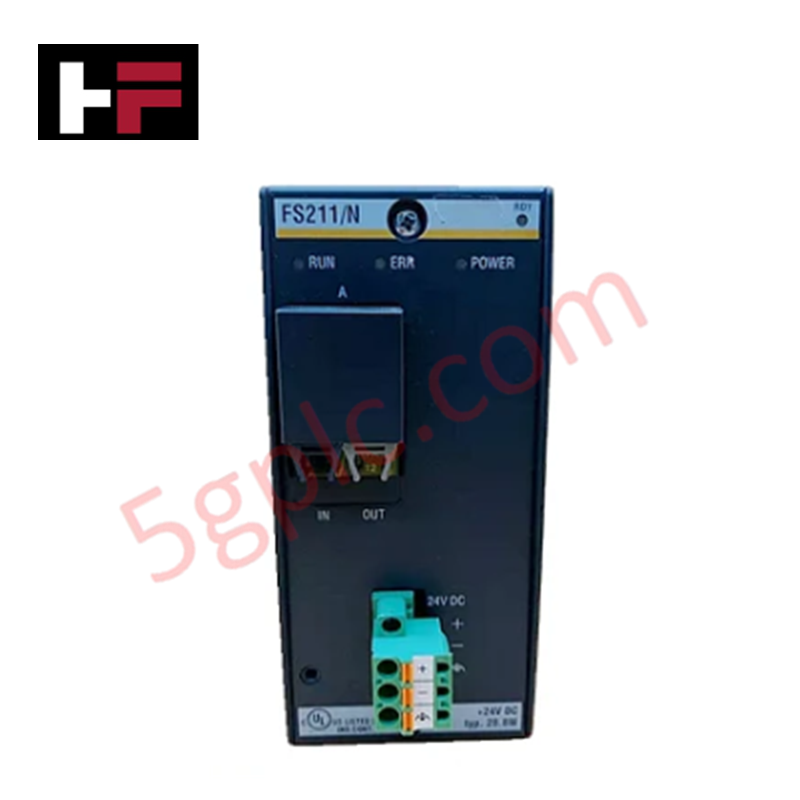

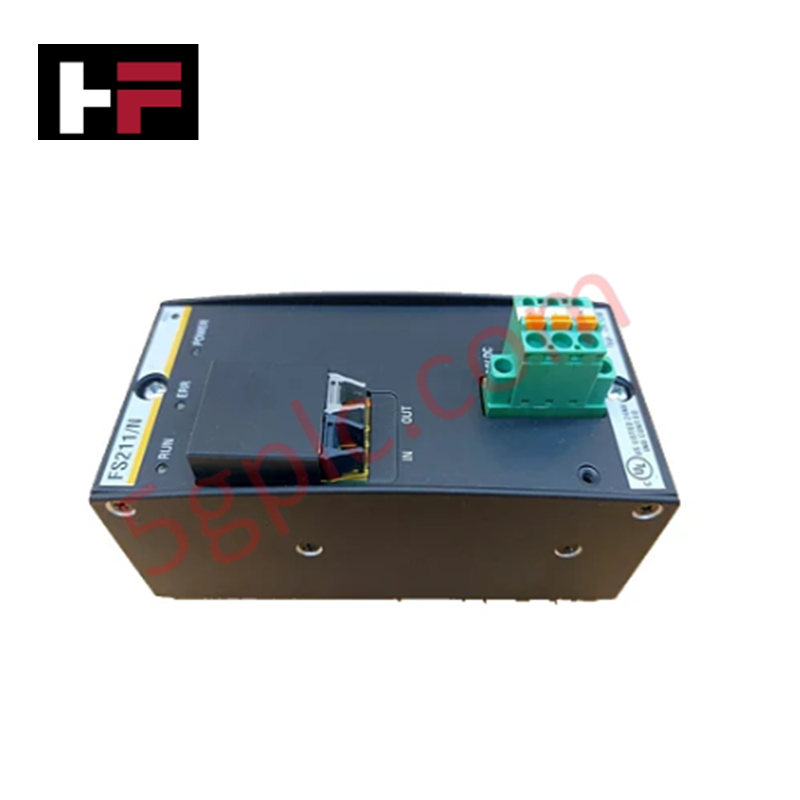

مُكوَّن للاتصال الموزع لأجهزة SubDevice في منصات الأتمتة M1، يوفر Bachmann FS211/N (FS211/N وحدة العبد FASTBUS) تنفيذًا مباشرًا ماديًا/كهربائيًا لنقل البيانات عالي السرعة عبر واجهات الألياف البصرية.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | FS211/N |
| العلامة التجارية | Bachmann |
| المنشأ | النمسا |
| الوزن | 0.25 كجم (تقريبًا) |
| الأبعاد | 102 مم × 12 مم × 130 مم |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية |
| استهلاك الطاقة | 10 واط (مع مصدر طاقة مدمج) |
| واجهات الألياف | واجهة واحدة |
| مسافة النقل | 40 م (POF) / 150 م (HCS) / 180 م (HCS خاص) |
| العقد المدعومة | حتى 15 جهاز SubDevice |
| التشخيص | عرض الحالة (تشغيل/خطأ)، مؤشر نوع الألياف |
الاتصال عبر ناقل اللوحة الخلفية وكثافة الإدخال/الإخراج
يتصل FS211/N بلوحة M1 الخلفية لزيادة كثافة الإدخال/الإخراج من خلال توزيع أجهزة SubDevice عبر المحطات الخارجية. تستخدم هذه الوحدة اتصال الألياف البصرية المتخصص للحفاظ على تأخير إشارة منخفض للغاية، مما يضمن نقل بيانات حتمي ومتوافق مع دورة وحدة التحكم. يتم تحقيق توسيع كثافة الإدخال/الإخراج عن طريق توصيل حتى 15 وحدة موزعة متتالية، والتي يتم تزويدها بالطاقة مباشرة من دائرة الإمداد المدمجة داخل وحدة العبد. تضمن توافق فلاش البرنامج الثابت بقاء بروتوكولات الاتصال متوافقة مع البرنامج الثابت لوحدة التحكم M1 الأساسية، مما يسمح بالتكامل السلس ضمن التكوين المادي الحالي.
الأسئلة المتكررة
س: هل يحتاج FS211/N إلى طاقة خارجية لوحدات الإدخال/الإخراج المتصلة؟
ج: يحتوي FS211/N على مصدر طاقة مدمج مصمم لتوفير الجهد التشغيلي اللازم لوحدات الإدخال/الإخراج المتصلة بجهاز SubDevice، مما يلغي الحاجة إلى وحدة طاقة منفصلة في محطة العبد.
س: هل يمكن استخدام FS211/N مع كابلات الألياف البصرية الزجاجية القياسية؟
ج: لا، تم تصميم واجهة FASTBUS لأنواع ألياف محددة، بما في ذلك الألياف البصرية البلاستيكية (POF) وكابلات السيليكا المغلفة الصلبة (HCS). تحقق من نوع الألياف باستخدام شاشة الوحدة قبل التوصيل النهائي.
س: هل تدعم وحدة FS211/N التبديل الساخن (hot-swapping)؟
ج: لا تدعم الوحدة التبديل الساخن. يجب إيقاف تشغيل طاقة وحدة التحكم أو جزء FASTBUS المحدد قبل الإزالة أو الإدخال لتجنب أخطاء ناقل اللوحة الخلفية.
إرشادات التثبيت الميداني
- إنهاء الألياف: تأكد من نظافة وصلات الألياف البصرية وخلوها من الغبار قبل الإدخال. استخدم أدوات التلميع المناسبة لألياف HCS للحفاظ على سلامة الإشارة عبر المسافات القصوى.
- نصف قطر الكابل: احترم الحد الأدنى لنصف قطر الانحناء لكابلات POF وHCS أثناء التثبيت. الانحناءات الحادة قد تسبب تلاشي الإشارة وفقدان حزم البيانات.
- التأريض: تأكد من تأريض تركيب السكك DIN بشكل صحيح لتوفير مرجع مستقر للدائرة الإلكترونية للوحدة.
- حدود المسافة: تحقق من أن الطول الكلي للكابل بين المحطات لا يتجاوز الحدود المقررة لنوع الألياف المستخدم (POF: 40 م؛ HCS القياسي: 150 م؛ HCS الخاص: 180 م).
