تفاصيل المنتج

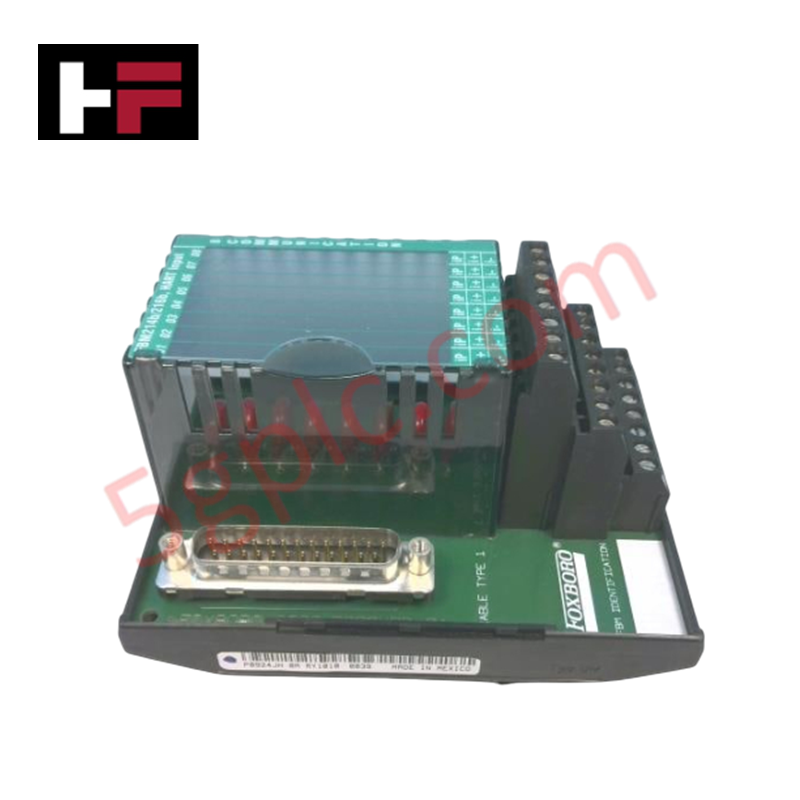

صُمِّمت Foxboro P0926JC لنقل الإشارات التناظرية بدقة ضمن منصات نظام التحكم الموزع Foxboro I/A Series، وتُعرف أيضًا باسم P0926JC، وهي وحدة خرج معزولة ذات 8 قنوات توفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. وتُخرج إشارات تحكم مستمرة بجهد 4-20 mA إلى المشغلات الميدانية اللاحقة، مع توفير حماية جلفانية قوية عبر جميع القنوات النشطة.
تفصيل اللاحقة ومصفوفة الطراز
- P0926JC: معرّف قطعة الشركة المصنّعة الأساسي وتسمية الكتالوج لتجميعة وحدة الخرج التناظرية المعزولة ذات 8 قنوات.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | P0926JC |
| العلامة التجارية | Foxboro |
| المنشأ | يُرجى استشارة المصنع |
| الوزن | 0.3 kg |
| الأبعاد | 100 mm x 80 mm x 30 mm |
| درجة حرارة التشغيل | -40 deg C إلى 85 deg C |
| استهلاك الطاقة | <= 8.5 W |
| النوع | وحدة خرج معزولة ذات 8 قنوات |
| نطاق إشارة الخرج | 4-20 mA DC |
| جهد العزل | 1500 VRMS |
| جهد التشغيل | 24 VDC |
| التيار المقنن | 5 A لكل قناة |
| درجة الحماية | IP20 |
بروتوكول حلقة 4-20 mA HART والعزل
تدير الوحدة حلقات التحكم التناظرية من خلال عزل مخصص بين القنوات وحواجز جلفانية بجهد 1500 VRMS، مما يمنع حلقات التأريض والتداخل المتبادل للإشارات عبر شبكات العمليات الموزعة. وبفضل دعمها لبنى بروتوكول حلقة 4-20 mA HART القياسية، تضمن تنفيذًا مستقرًا ودقيقًا للأوامر الخاصة بالصمامات ومحددات الموضع والأجهزة الميدانية، مع حماية إلكترونيات اللوحة الخلفية الداخلية من عابرات الجهد ذات النمط المشترك الشائعة.
الأسئلة الشائعة
س: هل تدعم وحدة P0926JC الاستبدال أثناء التشغيل على اللوحات الأساسية النشطة لنظام التحكم الموزع؟
ج: تعتمد إمكانية الإدخال أثناء التشغيل على سياسة طاقة خزانة النظام المحددة؛ تحقّق دائمًا من إجراءات السلامة المحلية وافصل طاقة الحلقة قبل التعامل مع الأجهزة.
س: ما جهد العزل المقنن بين القناة والأرضي لوحدة الخرج هذه؟
ج: يبلغ جهد العزل المقنن 1500 VRMS، مما يوفر حماية قوية من أعطال النمط المشترك ذات الجهد العالي.
س: ما الأبعاد والوزن الفعليان للوحدة؟
ج: يبلغ طول الوحدة 100 mm وعرضها 80 mm وارتفاعها 30 mm، ويبلغ وزنها الإجمالي 0.3 kg.
إرشادات التركيب الميداني
تأكد من أن فتحة اللوحة الأساسية المستهدفة نظيفة وخالية من الجسيمات قبل الإدخال. حاذِ هيكل الوحدة بعناية مع قضبان توجيه اللوحة الخلفية لتجنب ثني دبابيس الواجهة أثناء التثبيت. أحكم ربط جميع براغي التثبيت وتحقق من توصيل أسلاك الحلقة الميدانية بكتل القنوات الصحيحة، مع استخدام التدريع المناسب والتأريض عند نقطة واحدة لمنع التداخل الكهرومغناطيسي.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
