تفاصيل المنتج

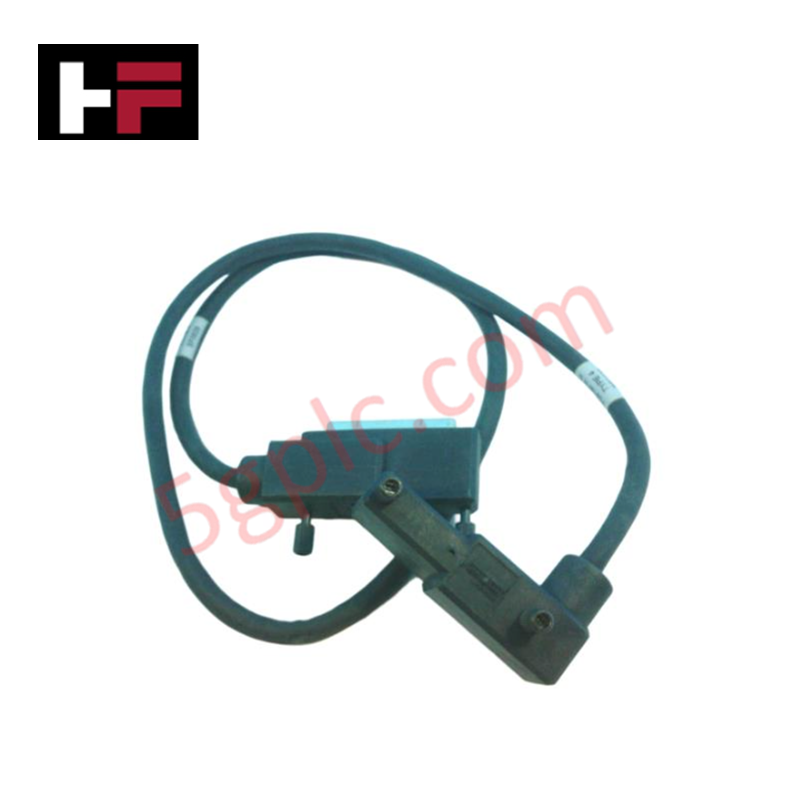

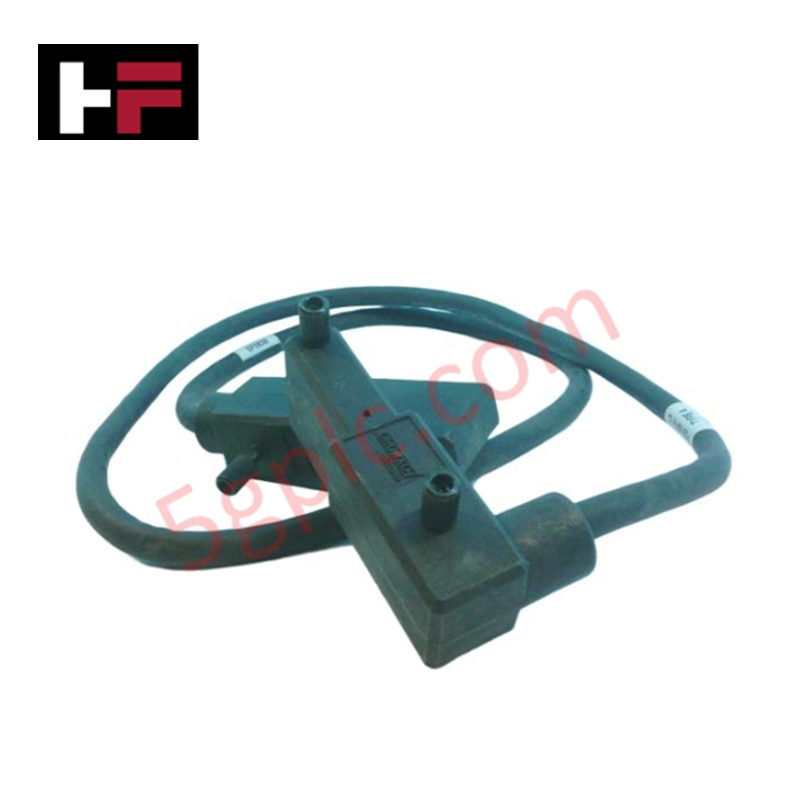

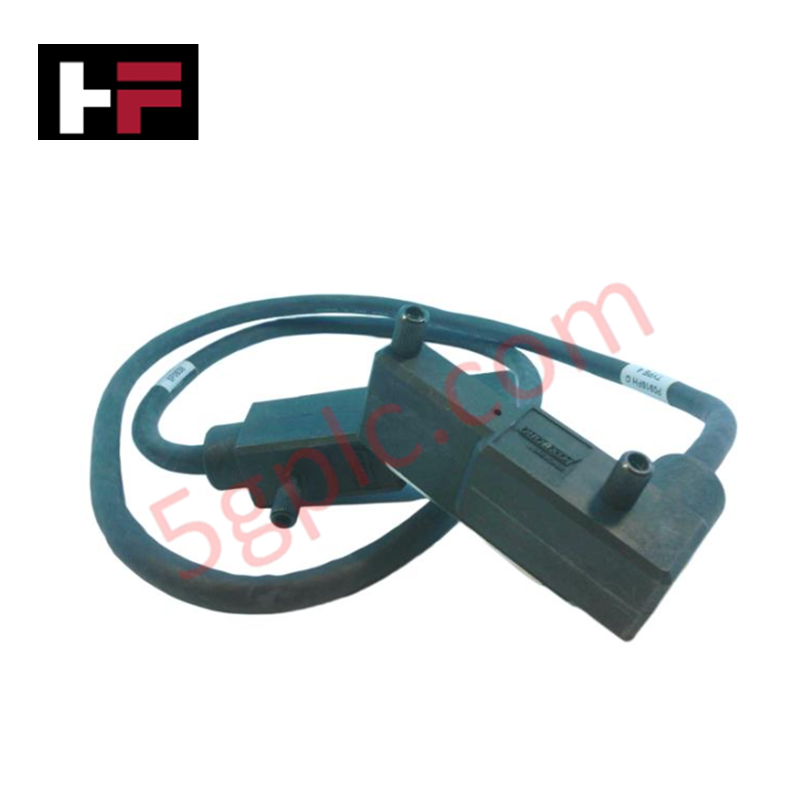

يعمل Foxboro P0916FH، المُدرج أيضًا باسم مجموعة الكابلات P0916FH، كمكوّن عتادي مخصص لربط وحدات ناقل المجال ومجموعات الإنهاء داخل رفوف أنظمة Foxboro I/A Series. وهو مُهيأ ككابل طرفي من النوع 4 بطول متر واحد، ويوفر توصيلًا من نقطة إلى نقطة بين وحدات الإدخال/الإخراج من سلسلة FBM2xx وكتل إنهاء المجال الخارجية لتوجيه الإشارات التناظرية والرقمية.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | P0916FH |
| العلامة التجارية | Foxboro |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 1.36 كجم (3.00 أرطال) |
| الأبعاد | طول متر واحد |
| درجة حرارة التشغيل | من -20 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | مجموعة توصيل سلبية (0 W) |
| نوع الكابل | كابل طرفي من النوع 4 |
| التوافق | وحدات سلسلة FBM2xx |
| واجهة الموصلات | موصل نظام متعدد الأطراف |
العزل بين القنوات والاتصال ببروتوكول الحلقة
يحتفظ الكابل الطرفي Foxboro P0916FH بتدريع داخلي للموصلات وتوجيه الأزواج المجدولة لمنع التداخل بين قنوات الإدخال/الإخراج المتجاورة. وتحافظ أسلاك التصريف المدمجة وحدود العزل الجلفاني على دقة الإشارة عبر أجهزة بروتوكول حلقات HART بتيار 4-20 mA، كما تمنع انجراف الإزاحة الحرارية لتعويض الوصلة الباردة (CJC) عند توجيه توصيلات مستشعرات درجة الحرارة الميدانية.
الأسئلة الشائعة
س: ما وحدات Foxboro المتوافقة مع الكابل الطرفي P0916FH؟
ج: صُمم P0916FH للواجهة المباشرة مع وحدات ناقل المجال من سلسلة Foxboro FBM2xx وقواعد الإنهاء المقابلة.
س: هل يدعم كابل P0916FH التبديل الفوري لوحدات FBM المتصلة؟
ج: نعم، بشرط أن تدعم وحدة FBM2xx ولوحة القاعدة المتصلتان الإدخال والإزالة أثناء التشغيل، إذ يظل اتصال الكابل ثابتًا أثناء استبدال الوحدة.
إرشادات التركيب الميداني
تأكد من فصل جميع مصادر الطاقة عن لوحة قاعدة الإدخال/الإخراج المستهدفة قبل تركيب مجموعة الكابلات P0916FH أو إزالتها. افحص ترتيبات أطراف التوصيل الذكرية والأنثوية على كلا الطرفين للتحقق من المحاذاة قبل توصيل الموصلات.
اضغط الموصلات متعددة الأطراف بإحكام داخل مقابس لوحة قاعدة FBM2xx ومجموعة الإنهاء حتى تستقر مزاليج التثبيت الجانبية في مواضعها. حافظ على أنصاف أقطار الانحناء الدنيا على امتداد مسار الكابل البالغ طوله مترًا واحدًا داخل مجاري أسلاك الخزانة، مع إبقاء أسلاك الإشارة منفصلة عن دوائر التيار المتردد عالية الجهد. ثبّت أسلاك تصريف درع الكابل مباشرةً بشريط التأريض ذي النقطة الواحدة في الحاوية. وعند دخول كابلات المجال عبر المواسير، تحقق من أن جميع المداخل الملولبة من نوع NPT تحافظ على تعشيق لا يقل عن 5 لفات كاملة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
