تفاصيل المنتج

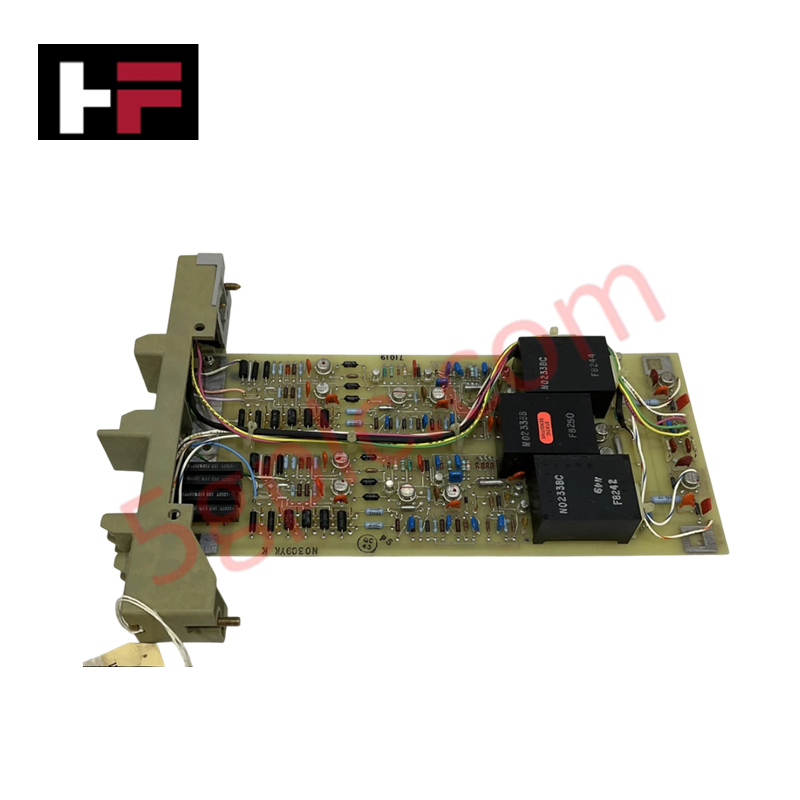

يعمل Foxboro N0309YK، المدرج أيضًا باسم محوّل R/V ثنائي الأسلاك معزول N0309YK، كمكوّن أجهزة مخصص لعزل الإشارات وتحويل المقاومة/الجهد ضمن حلقات واجهة المجال في نظام Foxboro DCS. وقد صُمم للعمل في بيئات العمليات ذات الضوضاء العالية، إذ يحوّل إشارات دخل حلقة تيار 4-20 mA إلى إشارات خرج معزولة بجهد 0-10 VDC عبر نطاقات جهد قابلة للاختيار.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | N0309YK |
| العلامة التجارية | Foxboro |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.5 kg |
| الأبعاد | 10 x 5 x 2 cm |
| درجة حرارة التشغيل | -40 deg C إلى +85 deg C |
| استهلاك الطاقة | تهيئة منخفضة الطاقة تعمل بالطاقة من الحلقة (بحد أقصى 0.5 W) |
| إشارة الدخل | حلقة تيار 4-20 mA |
| نطاقات جهد الدخل | 0-100 mV إلى 0-10 VDC (خاص: 0-5 V، 0-15 V، 0-30 V، 0-60 V، 0-120 V) |
| إشارة الخرج | 0-10 VDC |
| دقة القياس | +/-0.25% من النطاق (+/-0.1% خطية) |
| العزل والحماية | عزل كامل بين الدخل والخرج، وحماية من القطبية العكسية |
| تصنيف الغلاف | NEMA 4X (مقاوم للغبار والماء والتآكل) |
العزل بين القنوات واتصال بروتوكول الحلقة
يشتمل Foxboro N0309YK على دوائر عزل جلفاني بين الدخل والخرج لفصل حلقات التأريض ورفض الضوضاء ذات النمط المشترك عبر خطوط حلقات بروتوكول HART بتيار 4-20 mA. وتمنع حواجز العزل عالية العازلية الكهربائية العابرَات الجهدية من التأثير في خطية الإشارة، مع الحفاظ على دقة قدرها +/-0.25% عبر تغيرات درجات الحرارة، ومنع انجراف المرجع الحراري عند نقاط تعويض الوصلة الباردة (CJC).
الأسئلة الشائعة
س: كيف تتم تغذية محوّل N0309YK بالطاقة؟
ج: تستخدم الوحدة بنية ثنائية الأسلاك تعمل بالطاقة من الحلقة، وتسحب تيار التشغيل مباشرةً من حلقة الدخل المتصلة دون الحاجة إلى خطوط طاقة تيار متردد مساعدة خارجية.
س: ما ميزات الحماية المدمجة في أطراف دخل المحوّل؟
ج: تشتمل دائرة الدخل على حماية من القطبية العكسية إلى جانب عزل جلفاني كامل بين الدخل والخرج لمنع التلف الناتج عن التوصيل العكسي وانتقال الضوضاء الكهربائية.
إرشادات التركيب الميداني
ثبّت غلاف N0309YK على سكة DIN قياسية أو على سطح لوحة مستوٍ داخل لوحة التحكم أو غلاف صندوق التوصيل الميداني. وفي التركيبات الخارجية المستقلة، تحقّق من إحكام ربط براغي غطاء الهيكل NEMA 4X ووصلات الحشو لمنع دخول الرطوبة والغازات المسببة للتآكل.
مرّر موصلات إشارة 4-20 mA عبر كابلات زوجية ملتفة ومحمية ومؤرضة، مع إبقاء أسلاك الدخل معزولة عن موصلات طاقة التيار المتردد. وتأكد من أن نقطة تأريض الخزانة متصلة مباشرةً بشبكة تأريض المنشأة، وأن وصلات القنوات في اللوحة تحافظ على تعشيق لا يقل عن 5 لفات كاملة في منافذ توصيل NPT.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
