تفاصيل المنتج

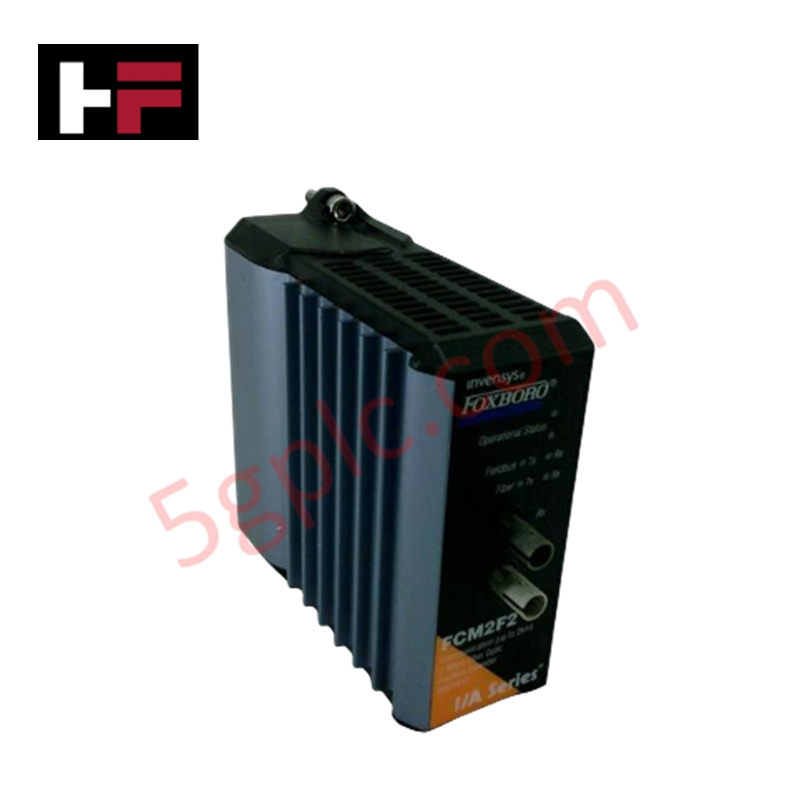

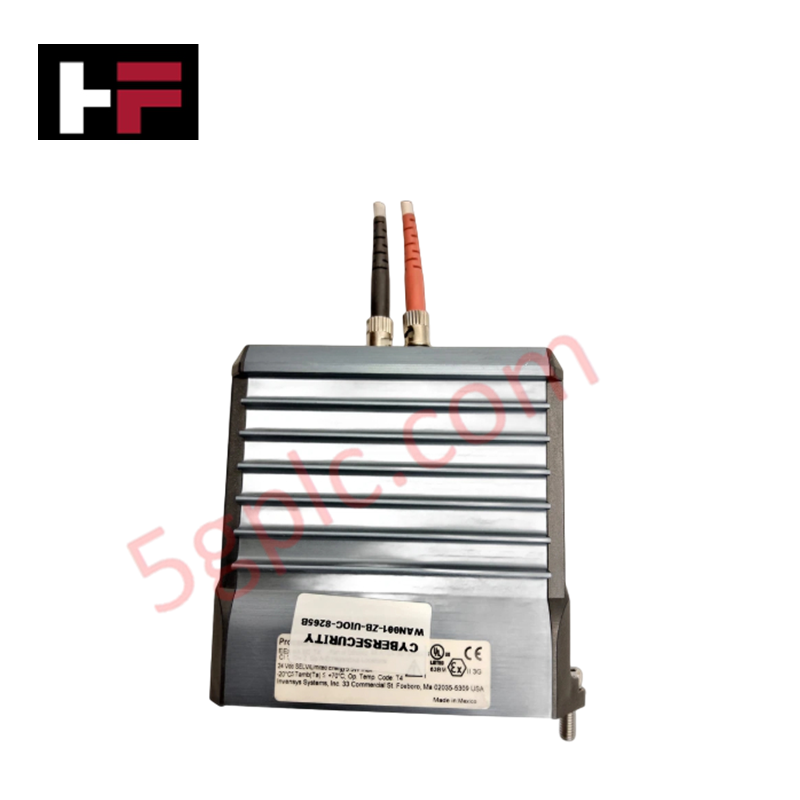

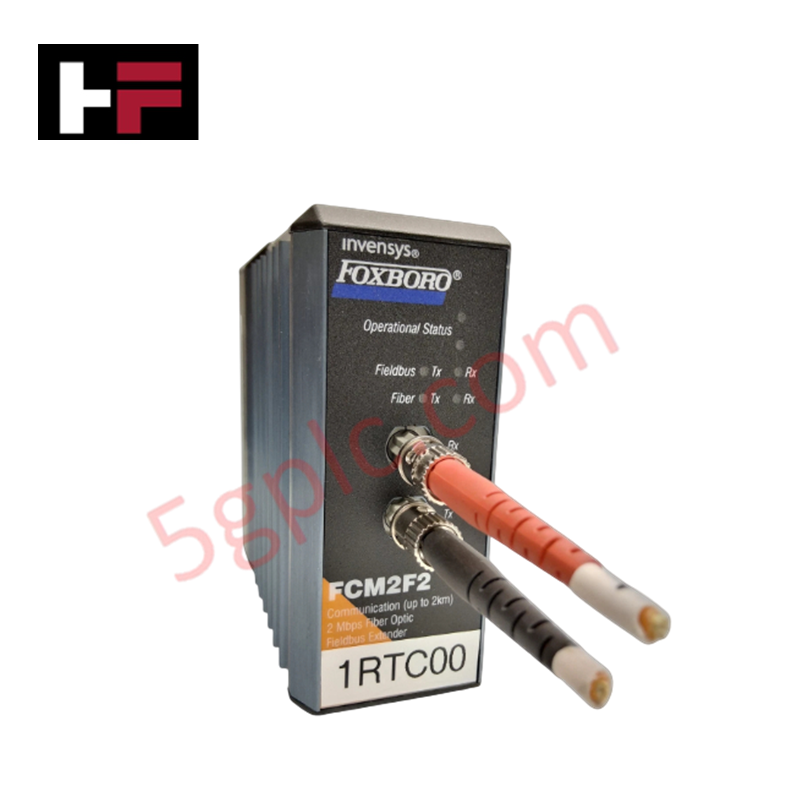

يعمل Foxboro FCM2F2 P0914YZ، المُدرج أيضًا باسم FCM2F2 وحدةَ اتصالات Fieldbus، كمكوّن مخصص لتمديد إشارات ناقل Fieldbus وعزل الناقل ضمن معماريات أنظمة Foxboro I/A Series 100. وتُجري الوحدة ترجمة إشارات الطبقة الفيزيائية وإنشاء روابط اتصالات بعيدة المدى بين قواعد وحدات Fieldbus ووحدات التحكم في النظام.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | FCM2F2 P0914YZ |
| العلامة التجارية | Foxboro |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.27 كجم (0.60 رطل) |
| الأبعاد | أبعاد وحدة Foxboro I/A Series 100 القياسية |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى +60 درجة مئوية |
| استهلاك الطاقة | حمل قياسي على قضيب اللوحة الخلفية |
| السلسلة | I/A Series 100 |
| نوع الوحدة | ممدد ناقل Fieldbus |
| نوع الواجهة | تمديد مزدوج احتياطي لوسائط ناقل Fieldbus |
العزل بين القنوات والاتصال ببروتوكول الحلقة
تتضمن وحدة Foxboro FCM2F2 P0914YZ حواجز عزل جلفاني داخلية بين ناقلات اللوحة الخلفية للنظام ومسارات كابلات ناقل Fieldbus الخارجية. ويحافظ هذا العزل على سلامة الإشارة عبر مسارات الإرسال الممتدة، ويمنع حلقات التأريض الأرضي ذات النمط المشترك من تشويه الاتصالات الرقمية التفاضلية أو التداخل مع إشارات أجهزة الحقل العاملة على خطوط حلقات بروتوكول 4-20 mA HART.
الأسئلة الشائعة
س: ما الوظيفة الأساسية التي تؤديها وحدة FCM2F2 P0914YZ في معمارية I/A Series 100؟
ج: تعمل الوحدة كممدد لناقل Fieldbus، إذ تزيد المسافة الفيزيائية ونطاق تخطيط شبكة ناقل Fieldbus في I/A Series 100 مع الحفاظ على مستويات الإشارة.
س: هل تُزوَّد وحدة FCM2F2 P0914YZ بالطاقة بشكل مستقل أم عبر قاعدة التركيب؟
ج: تُسحب الطاقة مباشرةً من قضيب ناقل 24 VDC المدمج في هيكل قاعدة تركيب نظام Foxboro.
إرشادات التركيب الميداني
ثبّت وحدة FCM2F2 P0914YZ بإحكام في الفتحة المخصصة لها في قاعدة التركيب حتى تستقر مزاليج التثبيت الميكانيكية العلوية والسفلية بالكامل في موضعها على قضيب التركيب. تحقّق من فصل الطاقة عن جميع مصادر تغذية النظام قبل إدخال توصيلات الوحدة أو إزالتها.
مرّر كابلات ناقل Fieldbus الممتدة عبر قنوات مخصصة لأسلاك الجهد المنخفض، مع فصلها عن خطوط توزيع طاقة التيار المتردد. صِل جميع دروع أسلاك تصريف الكابلات بقضيب ناقل التأريض المركزي ذي النقطة الواحدة في الخزانة. وبالنسبة إلى مداخل المواسير التي تخترق حاويات النظام، تأكّد من أن وصلات NPT الملولبة تحافظ على تعشيق لا يقل عن 5 لفات كاملة لضمان تخفيف الشد واستمرارية التأريض بصورة صحيحة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
