تفاصيل المنتج

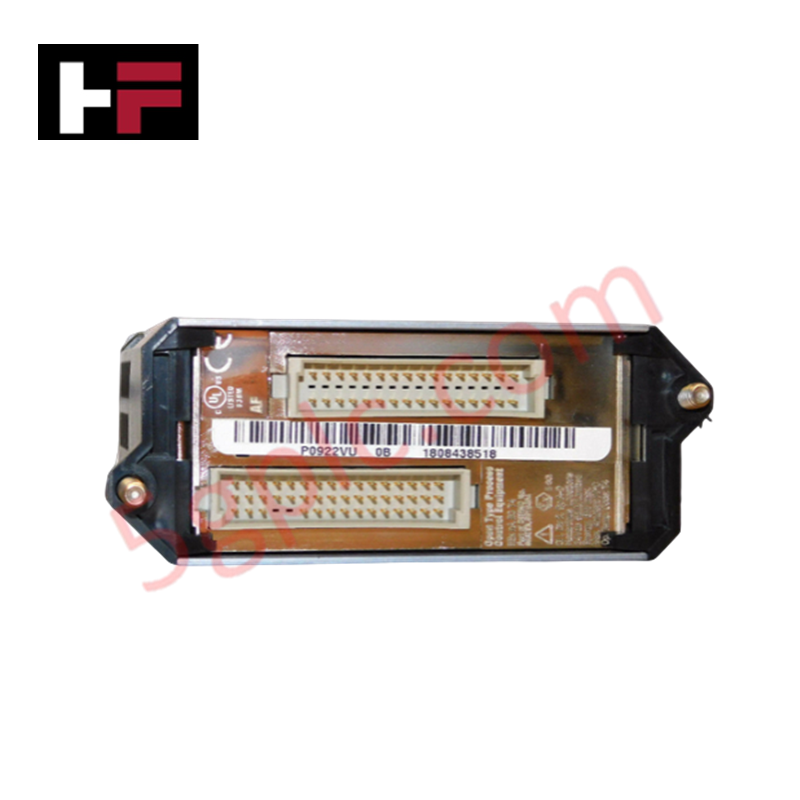

مُكوَّن لمهام واجهة الاتصال في منصات نظام التحكم الموزع I/A Series، يوفر Foxboro FBM215 P0922VU (وحدة إخراج الاتصال FBM215) تنفيذًا مباشرًا لتبادل بيانات الحقل.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | FBM215 P0922VU |
| العلامة التجارية | Foxboro |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.3 كجم |
| الأبعاد | 4.5 سم × 11.5 سم × 11 سم |
بروتوكول حلقة 4-20 مللي أمبير HART
تندمج وحدة FBM215 في شبكة التحكم I/A Series لتسهيل إخراج الاتصال وإدارة الإشارات. تدعم الوحدة تكامل بروتوكول الحلقة، مما يضمن أن أجهزة الحقل تنقل بيانات الحالة والتشخيص إلى وحدة التحكم الرئيسية. للحفاظ على سلامة الحلقة ودقة الإشارة، تستخدم الوحدة عزلًا بين القنوات لمنع الضوضاء الكهربائية وحلقات الأرض من التأثير على أجهزة القياس الحساسة. يمكن تحقيق التكامل مع FOUNDATION Fieldbus أو Profibus PA من خلال تكوين الوحدة المناسب والأسلاك الميدانية المرتبطة، مما يضمن توجيه حزم بروتوكول HART بشكل صحيح داخل بيئة نظام التحكم الموزع.
الأسئلة المتكررة
س: هل تدعم وحدة FBM215 P0922VU التبديل الساخن أثناء تشغيل نظام التحكم الموزع؟
ج: نعم، تم تصميم الوحدة للتبديل الساخن داخل لوحة قاعدة I/A Series النشطة. تأكد من ضبط برنامج التحكم المرتبط على حالة الصيانة المناسبة لتجنب اضطرابات العملية أثناء إزالة أو إدخال الوحدة.
س: كيف يتم الحفاظ على عزل القنوات في بيئات الضوضاء العالية؟
ج: تحتوي الوحدة على عزل جلفاني لكل قناة لفصل إشارات الحقل عن اللوحة الخلفية للتحكم. يحد هذا التصميم المعماري من انتشار الاضطرابات أو الضوضاء ذات الوضع المشترك عبر نظام الإدخال/الإخراج.
إرشادات التثبيت الميداني
- تأكد من تثبيت وحدة FBM215 بالكامل في فتحة لوحة قاعدة I/A Series المقابلة، مع التحقق من تفعيل آلية القفل.
- قم بتمرير كابلات الإشارة عبر قنوات محمية مخصصة لتقليل التداخل الكهرومغناطيسي من خطوط الطاقة عالية الجهد.
- افحص توصيل الأرضي لهيكل الوحدة مع النظام المشترك لمنع الجهود العائمة التي قد تؤثر على أداء اتصال HART.
- تحقق من تأريض دروع كابلات الإشارة عند نقطة دخول الخزانة باستخدام كتل إنهاء منخفضة المقاومة مناسبة.
- أكد نجاح الاتصال بمراقبة مصابيح الحالة على اللوحة الأمامية للوحدة لضمان تزامن الحلقة مع المعالج المضيف.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
