تفاصيل المنتج

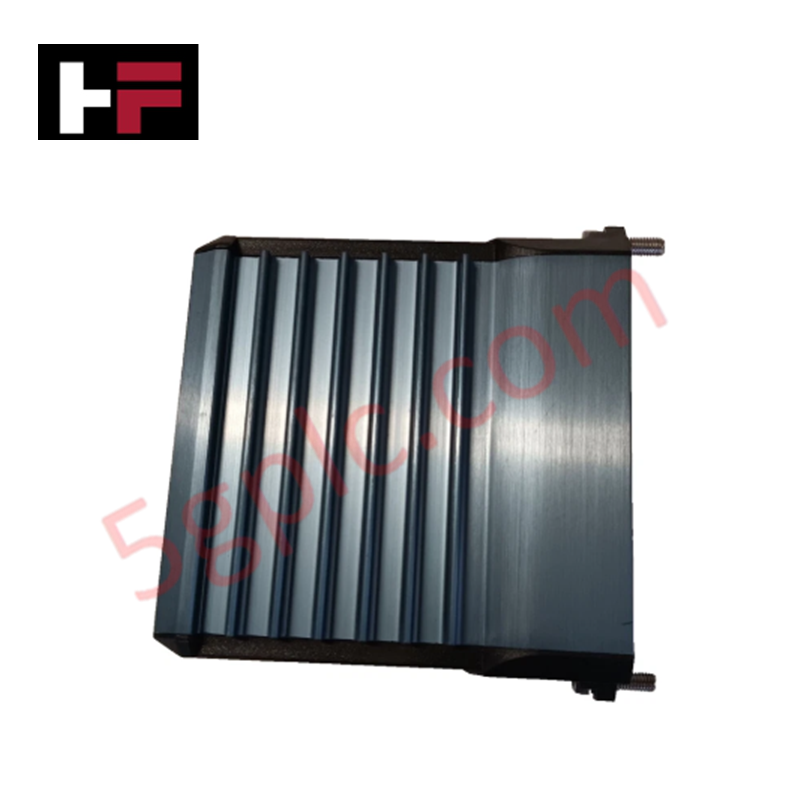

تعمل وحدة Foxboro AD202MW، المُدرجة أيضًا باسم وحدة الخرج التناظري AD202MW، كمكوّن عتادي مخصص لتحويل أوامر وحدة التحكم الرقمية إلى إشارات تيار تناظرية مُعايرة ضمن بنيات أنظمة التحكم الموزعة من Foxboro. وتوفر الوحدة تيارات خرج بقدرة 4-20 mA عبر ما يصل إلى 32 قناة بدقة 16 بت وزمن استجابة يبلغ 1 مللي ثانية لتشغيل مشغلات العمليات وصمامات التحكم.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | AD202MW |
| العلامة التجارية | Foxboro |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.45 كجم (1.0 رطل) |
| الأبعاد | هيكل وحدة Foxboro قياسي |
| درجة حرارة التشغيل | من -40 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | مصدر تغذية خارجي بجهد 24 VDC |
| عدد القنوات | ما يصل إلى 32 قناة |
| إشارة الخرج | 4-20 mA |
| دقة الإشارة | +-0.1% من القراءة |
| الدقة | 16 بت |
| معدل أخذ العينات | 100 Hz |
| زمن الاستجابة | 1 مللي ثانية |
| مقاومة الحلقة | 250 أوم |
| وصلة العملية | 1/2" NPT |
العزل بين القنوات والاتصال ببروتوكول الحلقة
تتضمن وحدة Foxboro AD202MW دوائر عزل داخلية بين قنوات الخرج ومنطق اللوحة الخلفية للنظام، لعزل حلقات التحكم عن جهود التأريض. وتعمل بنيتها الرقمية-التناظرية بدقة 16 بت على تثبيت مشغلات تيار حلقات 4-20 mA المتوافقة مع بروتوكول HART تحت ظروف الأحمال المتغيرة، حتى مقاومة حلقة تبلغ 250 أوم، مع الحفاظ على نقاء الإشارة لتحديد موضع عنصر التحكم النهائي.
الأسئلة الشائعة
س: ما بروتوكول إشارة الخرج ونطاقها الديناميكي اللذان تدعمهما وحدة AD202MW؟
ج: تولّد الوحدة إشارات خرج تناظرية بقدرة 4-20 mA عبر ما يصل إلى 32 قناة وبمعدل أخذ عينات يبلغ 100 Hz.
س: ما مقاومة حمل الحلقة التي يمكن لمخارج AD202MW تشغيلها؟
ج: صُممت مخارج الوحدة لأحمال الحلقات القياسية التي تصل إلى 250 أوم، وتعمل من مصدر تغذية بجهد 24 VDC.
إرشادات التركيب الميداني
ركّب وحدة AD202MW مباشرةً في فتحة لوحة القاعدة المخصصة لها، وتأكد من تعشيق مزلاجي الهيكل العلوي والسفلي بإحكام للحفاظ على ضغط تلامس اللوحة الخلفية. افصل مصادر طاقة المجال بجهد 24 VDC قبل إدخال مجموعات توصيل الوحدة أو إخراجها.
مرّر موصلات خرج المجال بقدرة 4-20 mA باستخدام أسلاك مزدوجة مجدولة ومحمية داخل حوامل كابلات منفصلة، بعيدًا عن أسلاك المحركات ذات الجهد العالي أو الأحمال الحثية التي تعمل بالتبديل. صِل دروع تصريف الكابلات بقضيب التأريض المركزي للحاوية. عند دخول كابلات المجال عبر وصلات العملية 1/2" NPT أو فتحات الحاوية، تحقق من أن الوصلات الملولبة تحقق تعشيقًا لا يقل عن 5 لفات كاملة للحفاظ على تخفيف الإجهاد الميكانيكي.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
