تفاصيل المنتج

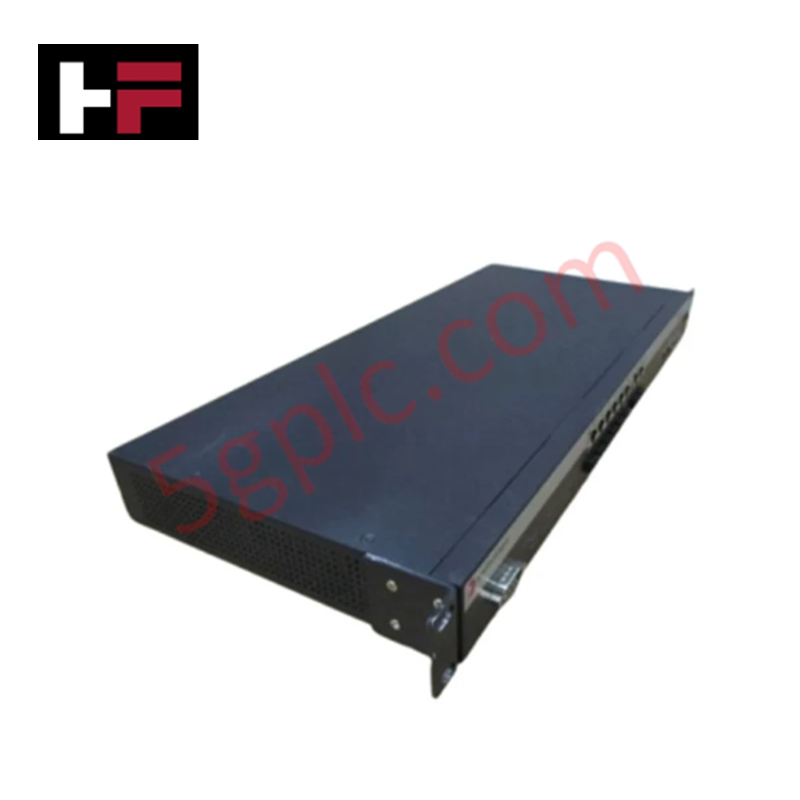

يعمل Foxboro A2H124-24FX P0973BJ كمحوّل إيثرنت أساسي من طراز P0973BJ، يُستخدم لتنفيذ تحويل حزم الطبقة الثانية وتوجيه بيانات الشبكة عبر منصات بنية التحكم الموزع من Foxboro. يعالج الجهاز تدفقات البيانات عبر 24 منفذ إيثرنت قياسيًا و4 وصلات ألياف ضوئية مخصصة بسرعة جيجابت، موفرًا تبادلًا حتميًا للبيانات في شبكات التحكم الصناعية دون الاعتماد على ترجمة بروتوكولات الطبقات العليا.
المواصفات الفنية
| المعلمة | المواصفات |
|---|---|
| الطراز | A2H124-24FX P0973BJ |
| العلامة التجارية | Foxboro |
| المنشأ | منشأة التصنيع القياسية |
| الوزن | 3.1 kg |
| الأبعاد | 440 mm x 200 mm x 44 mm |
| درجة حرارة التشغيل | 0 deg C إلى 45 deg C (32 deg F إلى 113 deg F) |
| استهلاك الطاقة | AC 100-240 V, 50/60 Hz |
| عدد المنافذ | 24 منفذ إيثرنت و4 منافذ ألياف ضوئية بسرعة جيجابت |
| سرعة الإيثرنت | 10/100 Mbps للإيثرنت، وسرعة جيجابت لمنافذ الألياف الضوئية |
| سعة التحويل | 56 Gbps |
| معدل إعادة التوجيه | 41.7 Mpps |
| نطاق الرطوبة | من 10% إلى 90% دون تكاثف |
بروتوكول حلقة HART بتيار 4-20 mA والعزل بين القنوات
في منشآت التحكم بالعمليات، يعمل هذا المحوّل كعمود فقري مادي للشبكة يربط وحدات التحكم ومحطات المشغلين والوحدات الطرفية البعيدة المتصلة بأجهزة بروتوكول حلقة HART بتيار 4-20 mA وبوابات الناقل الميداني. تتضمن تخطيطات الدوائر الداخلية عزلًا جلفانيًا بين القنوات على ناقلات الطاقة والاتصالات، للحد من التداخل الكهرومغناطيسي ومنع حلقات التأريض الناشئة عن أجهزة ميدانية صناعية عالية القدرة.
الأسئلة الشائعة
س: هل يدعم A2H124-24FX P0973BJ تقنية الطاقة عبر الإيثرنت (PoE) لأجهزة القياس الميدانية؟
ج: لا، لا يدعم الجهاز تقنية PoE. يجب أن تستخدم جميع الأجهزة الميدانية والعقد البعيدة المتصلة مصادر طاقة مساعدة خارجية.
س: هل يمكن تهيئة منافذ الألياف الضوئية لطوبولوجيات الحلقات الاحتياطية لضمان استعادة الاتصال؟
ج: نعم، تدعم برمجيات المحوّل الثابتة وبنية الطبقة الثانية إعداد VLAN القياسي وبروتوكولات الشجرة الممتدة السريعة لإدارة مسارات البيانات الضوئية الاحتياطية.
إرشادات التركيب الميداني
- ثبّت الهيكل بحجم 1U في رف معدات قياسي بعرض 19 بوصة، مع ضمان وجود خلوص جانبي وخلفي كافٍ للحفاظ على حدود تبديد الحرارة الآمنة ضمن الحد الأقصى لدرجة حرارة التشغيل البالغ 45 deg C.
- صِل طرف التأريض الوقائي الموجود على اللوحة الخلفية مباشرةً بقضيب التأريض في الخزانة الصناعية باستخدام موصل نحاسي منخفض المعاوقة.
- حافظ على نظافة أطراف موصلات الألياف الضوئية، وتأكد من عدم تجاوز كابلات توصيل الألياف أنصاف أقطار الانحناء المحددة أثناء تمريرها لتجنب توهين الإشارة.
- تحقق من توافق جهد خط الإدخال مع تصنيف AC 100-240 V قبل تشغيل وحدة مزود الطاقة الداخلية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
