تفاصيل المنتج

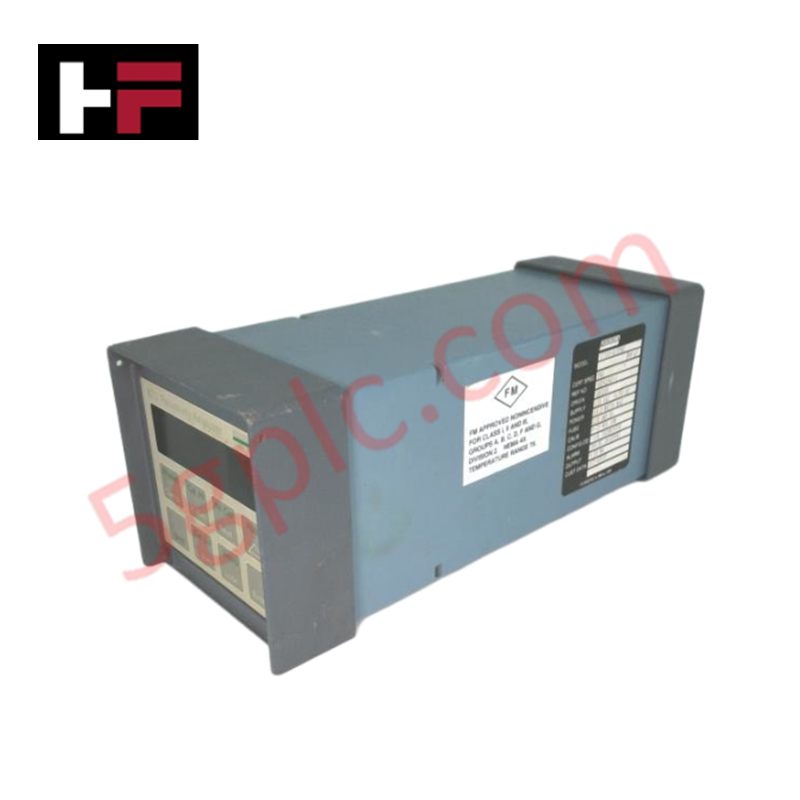

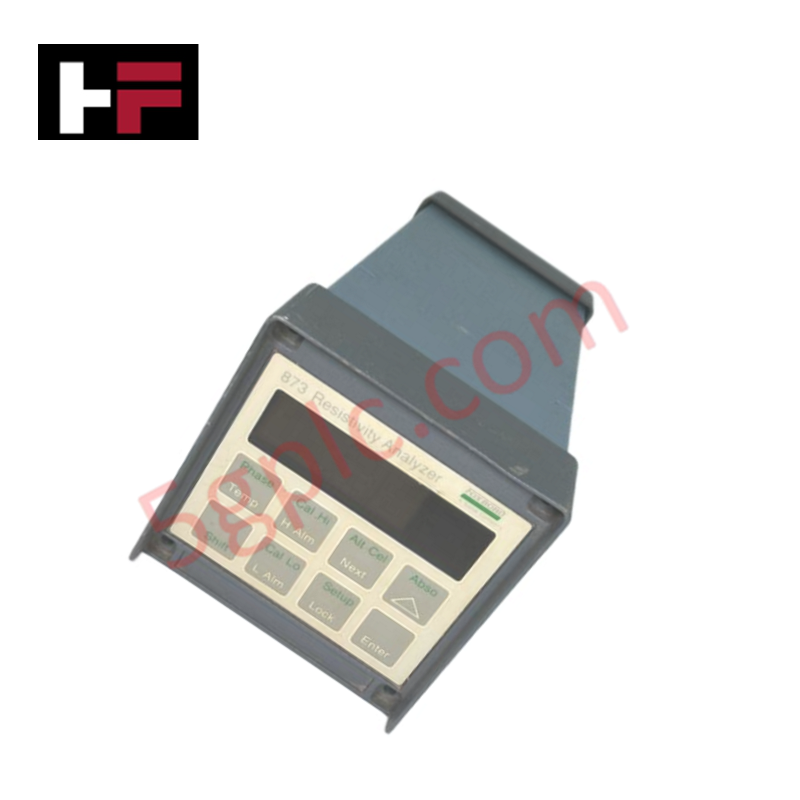

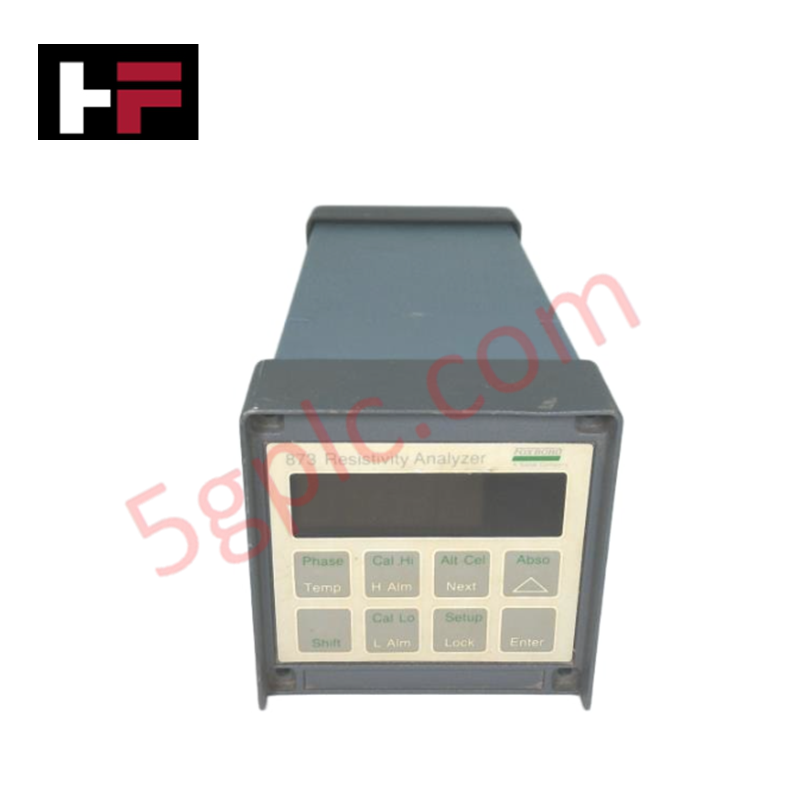

مهيئ لتنفيذ القياسات الكهروكيميائية في أنظمة التحكم في العمليات من Foxboro، يوفر المحلل الكهروكيميائي Foxboro 873RS-AIWFNZ-7 (873RS) تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. ويعالج مدخلات المستشعر لتوفير مخرجات قياس معزولة بتيار مستمر من 4 إلى 20 mA، بينما يوجد داخل حاوية معدنية ميدانية معتمدة من FM وغير قابلة للاشتعال.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | 873RS-AIWFNZ-7 (873RS) |
| العلامة التجارية | Foxboro |
| المنشأ | يُرجى مراجعة المصنع |
| الوزن | 2.5 Kg |
| الأبعاد | فئة الحاوية الميدانية القياسية |
| درجة حرارة التشغيل | 0 deg C إلى 50 deg C |
| استهلاك الطاقة | 120 V ac، 50/60 Hz |
| نوع المنتج | محللات كهروكيميائية |
| طراز السلسلة | 873RS |
| خرج القياس | 4 إلى 20 mA dc، معزول |
| حماية الحاوية | IP 21 مع باب مقاوم للعواصف |
بروتوكول حلقة HART بتيار 4-20 mA والعزل
يضمن المحلل نقل الإشارة بدرجة عالية من التكامل من خلال توفير مخرجات معزولة بتيار مستمر من 4 إلى 20 mA تتصل مباشرة بحلقات التحكم الموزعة. وبفضل دعمه للعزل الجلفاني المتين، تحمي الوحدة أنظمة المراقبة اللاحقة ومداخل وحدات التحكم من حلقات التأريض والتداخل الكهربائي ذي النمط المشترك. ويحافظ إطار العزل هذا على دقة الإشارة لمتغيرات العملية عند دمجه مع معماريات بروتوكول حلقات HART بتيار 4-20 mA وشبكات اتصالات ناقل المجال الأوسع.
الأسئلة الشائعة
س: هل يدعم المحلل 873RS-AIWFNZ-7 وحدات إمداد طاقة قابلة للاستبدال ميدانيًا؟
ج: تُضبط تكوينات إمداد الطاقة الداخلية في المصنع استنادًا إلى لاحقة رمز الطراز، مع ضرورة الالتزام بمواصفات دخل التيار المتردد المقدرة البالغة 120 V ac.
س: ما مستوى الحماية البيئية الذي توفره الحاوية؟
ج: تتمتع الحاوية المعدنية الميدانية بتصنيف IP 21، وتتضمن بابًا اختياريًا مقاومًا للعواصف لتوفير حماية مادية إضافية.
س: هل إشارة خرج القياس معزولة عن الدوائر الخارجية؟
ج: نعم، توفر الوحدة خرج قياس معزولًا بتيار مستمر من 4 إلى 20 mA لمنع تداخل حلقات التأريض.
إرشادات التركيب الميداني
ثبّت هيكل المحلل بإحكام على لوحة رأسية أو دعامة هيكلية باستخدام حوامل التثبيت المخصصة، مع ضمان وجود خلوص كافٍ لفتح الباب وإدخال الكابلات. تحقّق من توافق مصدر الطاقة الوارد مع تصنيف 120 V ac قبل توصيل أطراف جهد الخط. مرّر كابلات مداخل المستشعر عبر وصلات المواسير المعتمدة، وبعيدًا عن أسلاك الطاقة، وأنهِ دروع الكابلات بشكل نظيف عند مسمار تأريض الهيكل الداخلي للحفاظ على المناعة ضد الضوضاء.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
