تفاصيل المنتج

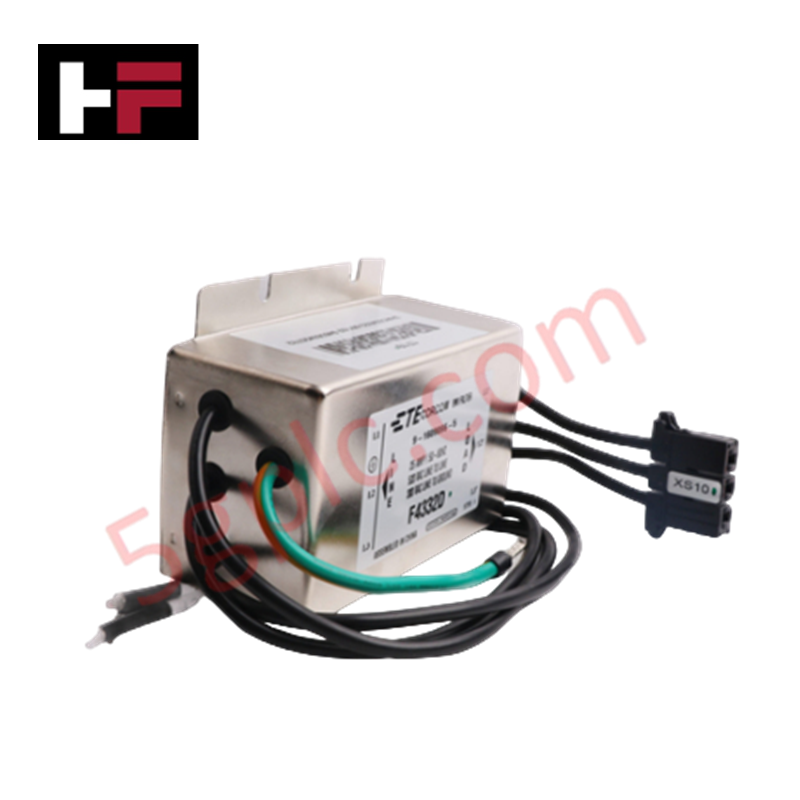

يعمل ABB 3HAC024322-001، المعروف أيضًا باسم F4332D فلتر خط التيار الرئيسي، كمكون مادي مخصص لتنفيذ منطق التحكم المحلي داخل منصات محركات ABB الصناعية ووحدات التحكم الروبوتية. تم تكوينه لتقليل التداخل الكهرومغناطيسي وقمع الضوضاء عالية التردد عبر خطوط إمداد الطاقة الرئيسية، حيث ينفذ الجهاز ترشيحًا سلبيًا منخفض التردد للحفاظ على حدود شكل الموجة الكهربائية القياسية.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | F4332D (3HAC024322-001) |
| العلامة التجارية | ABB |
| المنشأ | السويد / ألمانيا (الخط الأساسي لإنتاج المصفوفة القياسية) |
| الوزن | 1.34 كجم |
| الأبعاد | 350 مم × 110 مم × 90 مم |
| نوع المنتج | فلاتر خطوط التيار الرئيسي |
| درجة حرارة التشغيل | 0 إلى 55 درجة مئوية (الخط الأساسي الاسمي لحاوية الخزانة القياسية) |
| استهلاك الطاقة | تنفيذ سلبي (يعتمد على خسارة الإدخال) |
شبكات Profinet / EtherNet/IP الحتمية وتوسيع كثافة الإدخال/الإخراج
يمنع ملف الترشيح في ABB F4332D 3HAC024322-001 انتشار التوافقيات عالية التردد التي قد تؤدي إلى تدهور مقاييس سرعة الاتصال عبر الناقل الداخلي. عند دمج عقد المعالجة بشكل مكثف في شبكات Profinet أو EtherNet/IP الحتمية، يتم تخفيف الاضطرابات عالية الرتبة الناتجة عن توسيع كثافة الإدخال/الإخراج قبل دخول مراحل التصحيح الحساسة. يضمن هذا التخفيف استمرار تزامن الساعة ويحمي الوحدات المادية المحلية من شذوذ التسجيل، مما يحافظ على معايير توافق ذاكرة الفلاش للبرمجيات الثابتة.
الأسئلة المتكررة
س: هل يدعم هذا الفلتر السلبي استبدال التوصيل الساخن أثناء تشغيل خط التيار المتردد الرئيسي؟
ج: لا. لا يحتوي التجميع على آليات عزل نشطة لمنع الدائرة القصيرة أو القوس الكهربائي. عزل أو توصيل الفلتر أثناء تحميل الخطوط يعرض جهات الاتصال الطرفية لخطر تتبع القوس التدميري وصدمات كهربائية خطيرة للأفراد.
س: كيف يتم مراقبة التدهور الهيكلي أو انهيار العزل الداخلي في وحدة F4332D؟
ج: يجب التحقق من قيم التيار المتسرب باستخدام أجهزة قياس مشبكية دقيقة خارجية خلال فترات الصيانة المخططة. أي زيادة في التيار المتسرب تتجاوز الإرشادات التصميمية المحددة تشير إلى انهيار عازل داخل شبكة المكثفات، مما يتطلب استبدال المكون بالكامل.
إرشادات التركيب الميداني
- التركيب الميكانيكي والاتجاه: ثبت وحدة الوزن 1.34 كجم مباشرة على لوحة المعدن الخلفية باستخدام براغي تأريض منخفضة المقاومة. حافظ على ممرات عمودية قياسية لدعم دوران الهواء الحراري السلبي.
- متطلبات مسار التأريض: وصل طرف التأريض الخاص بالفلتر مباشرة إلى ناقل PE المركزي للخزانة الصناعية عبر شريط نحاسي قصير أو سلك سميك لتعظيم كفاءة مسار تحويل الضوضاء عالية التردد.
- قيود فصل الكابلات: حافظ على مسارات منفصلة لخطوط التيار الرئيسية الواردة والموصلات المفلترة الصادرة. لا تجمع خطوط الإدخال والإخراج في نفس قناة الأسلاك لمنع إعادة اقتران الضوضاء عالية التردد المفلترة سعويًا.
- حماية من التفريغ الكهروستاتيكي والجهد العالي: عزل جميع مصادر تغذية الطاقة الصاعدة قبل توصيل الخطوط إلى المسامير المدخلة. تأكد من تثبيت جميع الأغطية الواقية لتلبية معايير الحماية الكهربائية الآمنة للأصابع.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
