تفاصيل المنتج
نظرة عامة على المنتج

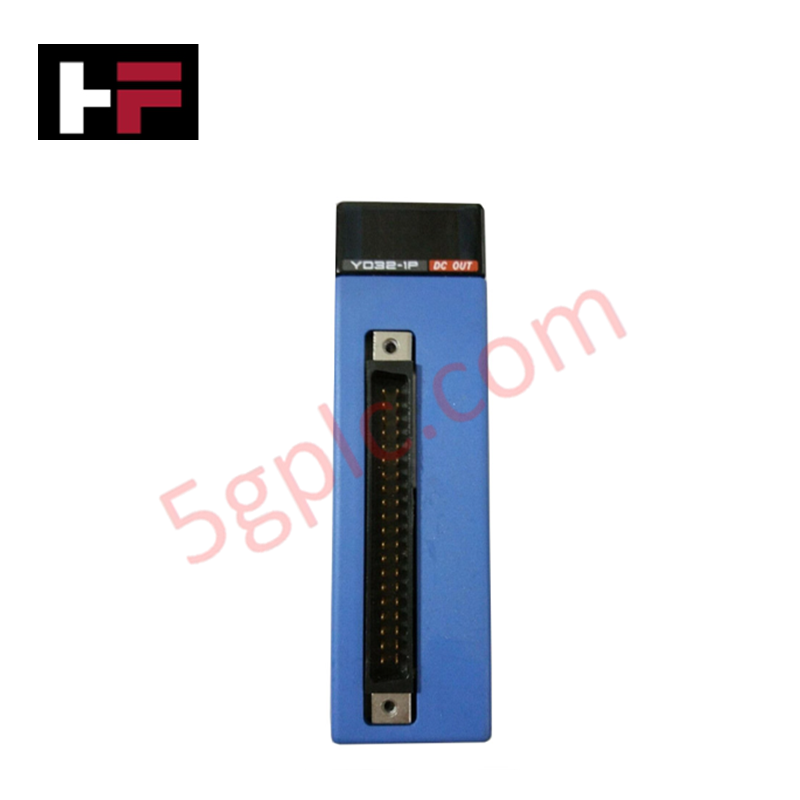

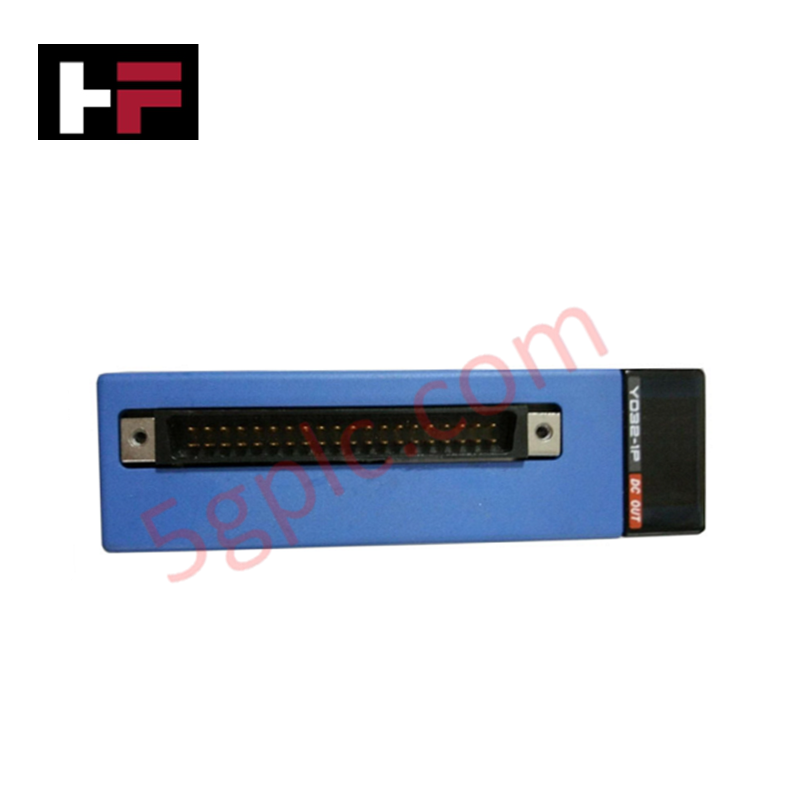

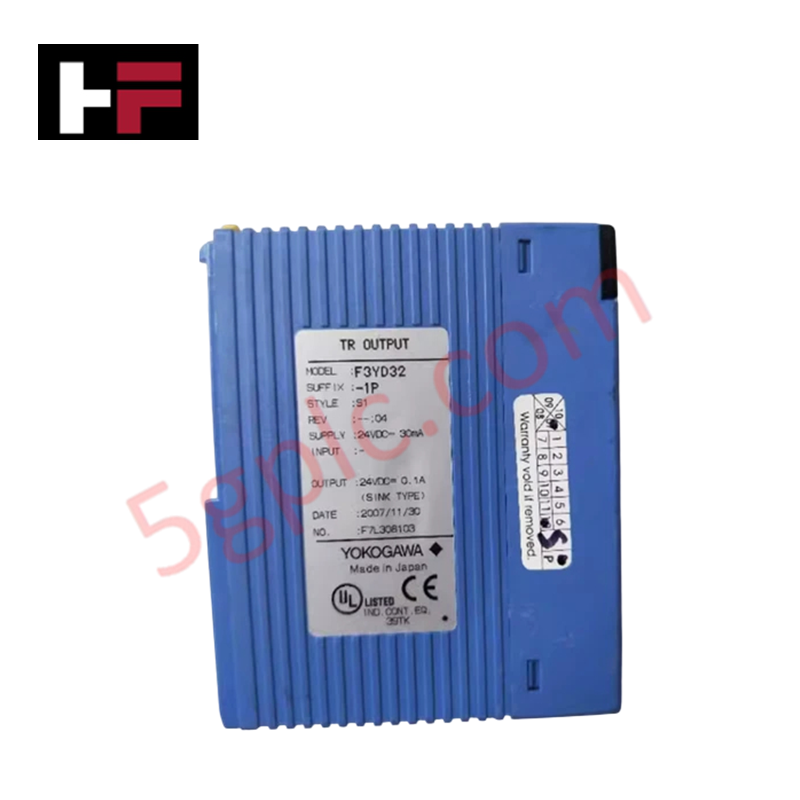

تعمل وحدة Yokogawa F3YD32-1P كوحدة إخراج ترانزستور عالية الكثافة لسلسلة المتحكمات المتعددة FA-M3. تدير هذه الوحدة 32 نقطة إخراج رقمية، موفرة تبديلًا موثوقًا للمغناطيسات الكهربائية، المرحلات، وغيرها من الأحمال الصناعية بجهد 12-24 فولت تيار مستمر. نوفر هذه الوحدة جديدة وأصلية 100%، مما يضمن تشغيلًا عالي السرعة وتبديل إشارة مستقر لمهام التحكم الآلي في الآلات الخاصة بك.
تفصيل رقم القطعة
| الرمز | المواصفة | التفصيل |
| F3YD32 | النموذج | وحدة إخراج ترانزستور بـ 32 نقطة |
| -1 | النوع | إخراج ترانزستور قياسي |
| P | الإصدار | مستوى إصدار الأجهزة المحدد |
المواصفات الفنية
| الميزة | المواصفة |
| عدد النقاط | 32 |
| نوع الخط المشترك | 8 نقاط لكل مشترك |
| طريقة العزل | عزل بواسطة فوتوكوبلر |
| جهد الحمل المقنن | 12 إلى 24 فولت تيار مستمر (تشغيل: 10.2 إلى 26.4 فولت تيار مستمر) |
| جهد التحمل | 1500 فولت تيار متردد لمدة دقيقة واحدة (من الطرف إلى الداخل) |
| استهلاك التيار | 160 مللي أمبير (5 فولت تيار مستمر داخلي) |
| الأبعاد | 2.89 سم × 8.32 سم × 10 سم |
| الوزن | 0.11 كجم |
مزايا هندسية
-
عزل إشارة متفوق: تستخدم الوحدة عزل فوتوكوبلر لكل قناة إخراج. يمنع هذا ارتفاعات الجهد العالية من الأجهزة الميدانية (مثل نبضات المغناطيسات الحثية) من الانتشار إلى لوحة المعالج المركزي، مما يحمي معالجات وحدة التحكم الأساسية.
-
تكوين مشترك دقيق: تسمح بنية 8 نقاط لكل مشترك للمهندسين بتجميع المخرجات بناءً على مصدر الطاقة أو مستويات الجهد. تبسط هذه المرونة التوصيل في الخزائن التي تحتوي على دوائر تحكم بجهود مختلطة.
-
تكامل مدمج: يتيح الغلاف بعرض 2.89 سم تحسين كثافة فتحات اللوحة الخلفية. يمكن نشر عدد كبير من المخرجات في رفوف FA-M3 القياسية، مما يجعله مثاليًا للخزائن ذات المساحة المحدودة للأسلاك الضخمة.
-
مقاومة كهرومغناطيسية: يضمن تصنيف جهد التحمل 1500 فولت تيار متردد السلامة الهيكلية ضد نبضات الفولتية المفاجئة، مع الحفاظ على حالات الإخراج المستقرة حتى في بيئات التداخل الكهرومغناطيسي العالية مثل محطات التشكيل بالحقن أو اللحام الآلي.
الأسئلة الشائعة
-
هل تتطلب هذه الوحدة مصدر طاقة خارجي للجانب الميداني؟
نعم. بينما تسحب الوحدة الطاقة الداخلية من اللوحة الخلفية (160 مللي أمبير)، يجب توفير مصدر طاقة خارجي بجهد 12 إلى 24 فولت تيار مستمر (بمتطلبات 95 مللي أمبير) لتشغيل الأحمال المتصلة بالأطراف.
-
هل يمكنني خلط أحمال 12 فولت و24 فولت على نفس الوحدة؟
نعم، بشرط احترام تجميعات 8 نقاط لكل مشترك. يمكنك تشغيل مجموعة مشتركة واحدة (8 نقاط) بجهد 12 فولت وأخرى بجهد 24 فولت، مما يسمح بالتحكم بجهود مختلطة على وحدة F3YD32-1P واحدة.
-
هل إشارة الإخراج من نوع "مصرف" أم "مصدر"؟
تعمل F3YD32-1P كوحدة إخراج ترانزستور قياسية. تحقق من مخطط التوصيل الخاص بنموذج "1P"، حيث عادةً ما تستوعب هذه الوحدة تكوينات مصارف أو مصادر محددة حسب الاتصال المشترك.
-
ما الاحتياطات اللازمة أثناء التركيب؟
افصل دائمًا مصدر الطاقة الخارجي للجانب الميداني قبل إجراء أي تغييرات في التوصيل. استخدم أدوات التثبيت المناسبة لأطراف التوصيل لتجنب الاتصالات الفضفاضة التي غالبًا ما تؤدي إلى الشرر أو حالات إخراج متقطعة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
