تفاصيل المنتج

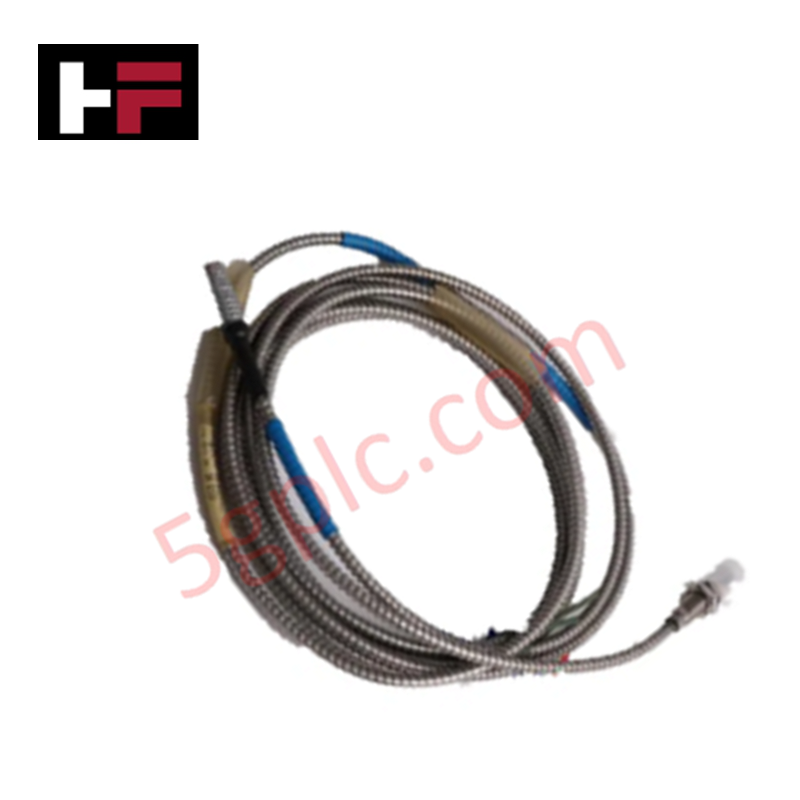

مصمم لقياس الإزاحة والاهتزاز بدقة في الآلات الدوارة، يوفر مستشعر إيديسيرنت إيمرسون PR6423/01C-030 (PR6423/01C-030) استحواذًا مباشرًا على الإشارة الفيزيائية. يعمل الجهاز عن طريق توليد تيارات دوامية في سطح عمود من الفولاذ الفيرومغناطيسي، حيث تتم معالجة تغير المعاوقة الناتج بواسطة محول CON021 المرتبط لتوفير بيانات إزاحة عالية الدقة لمراقبة الأعمدة في الوقت الحقيقي ذات الأقطار التي تزيد عن 25 مم.
مواصفات الجهاز
| المعلمة | المواصفة |
|---|---|
| الطراز | PR6423/01C-030 |
| العلامة التجارية | إيمرسون (EPRO) |
| المنشأ | وفقًا لشهادة المنشأ |
| الوزن | 0.26 كجم |
| الأبعاد | قطر 8 مم |
| درجة حرارة التشغيل | -35 درجة مئوية إلى +180 درجة مئوية |
| استهلاك الطاقة | يعتمد على مصدر تغذية حلقة CON021 |
| نطاق القياس | 2 مم |
| عامل المقياس | 8 فولت/مم (203.2 مللي فولت/ميل) |
| فئة الحماية | IP66 |
العزل بين القنوات وواجهة العملية
يتطلب استخدام إيمرسون PR6423/01C-030 الالتزام الصارم ببروتوكولات سلامة مسار الإشارة. عند دمجه في أنظمة مراقبة متعددة القنوات، يكون العزل بين القنوات في مرحلة محول الإشارة إلزاميًا للقضاء على ضوضاء الوضع المشترك وتيارات حلقات الأرض. تم معايرة المحول ليتوافق مع بيئات بروتوكول حلقة HART 4-20 مللي أمبير القياسية عند اقترانه بوحدات معالجة الإشارة المتوافقة. للحفاظ على خطية القياس، يجب أن يتوافق سطح الهدف مع مواصفات الفولاذ الفيرومغناطيسي AISI 4140؛ أي انحراف في معدن الهدف أو شكله يتطلب إعادة معايرة إلكترونيات التحويل.
الأسئلة المتكررة
س: هل يمكن تبديل مجموعة المستشعر أثناء تشغيل الآلة؟
ج: لا، لا يمكن تبديل مجموعة المستشعر أثناء التشغيل. فصل المجس بينما محول CON021 في حالة تشغيل قد يسبب نبضات جهد قد تتلف دوائر معالجة الإشارة.
س: ما هو الحد الأقصى لطول الكابل المقبول بين المجس والمحول؟
ج: يقتصر الطول الكلي للكابل على حد التحميل السعوي لإشارة الحامل 30 كيلوهرتز. يرجى الرجوع إلى مخطط الأسلاك الخاص بالنظام لضمان بقاء معاوقة الكابل ضمن نطاق التتبع الاسمي للمحول.
س: هل يحافظ المستشعر على دقته إذا تم ضبط الفجوة خارج التوصية البالغة 0.5 مم؟
ج: يتم خطية المستشعر حول نقطة المركز 0.5 مم. التشغيل خارج هذه الفجوة الاسمية يقلل بشكل كبير من النطاق الديناميكي الخطي ويزيد من التعرض للتشويه غير الخطي.
إرشادات التركيب الميداني
- الاتجاه: ثبت المستشعر عموديًا على سطح العمود باستخدام حامل صلب لتقليل الرنين الميكانيكي.
- التأريض: قم بإنهاء دروع الكابلات عند نقطة تأريض واحدة مخصصة للأجهزة لمنع حلقات الأرض.
- التركيب: طبق ممارسات التركيب القياسية لبراغي NPT أو المترية، مع ضمان وجود 5 لفات كاملة على الأقل للثبات الهيكلي.
- المسافة: حافظ على مسافة خلوص لا تقل عن ثلاثة أضعاف قطر المجس من الهياكل المعدنية المجاورة لتقليل التداخل الجانبي.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
