تفاصيل المنتج

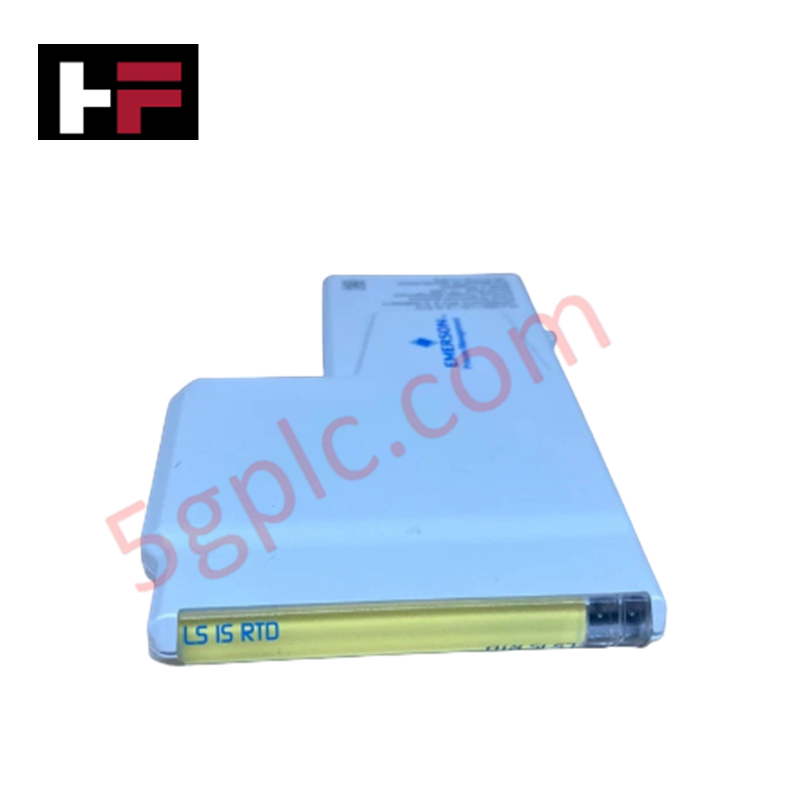

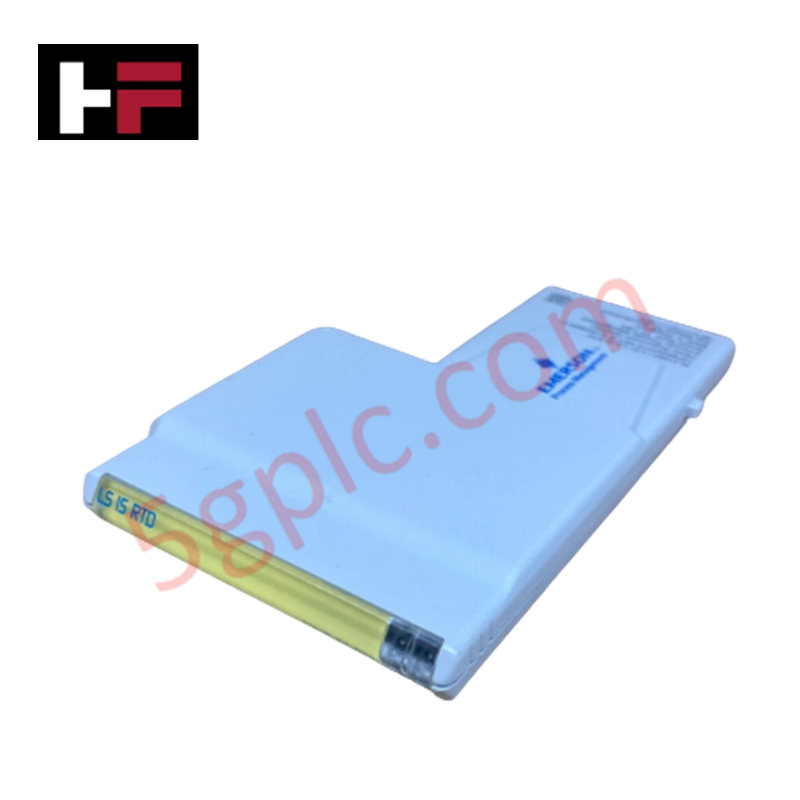

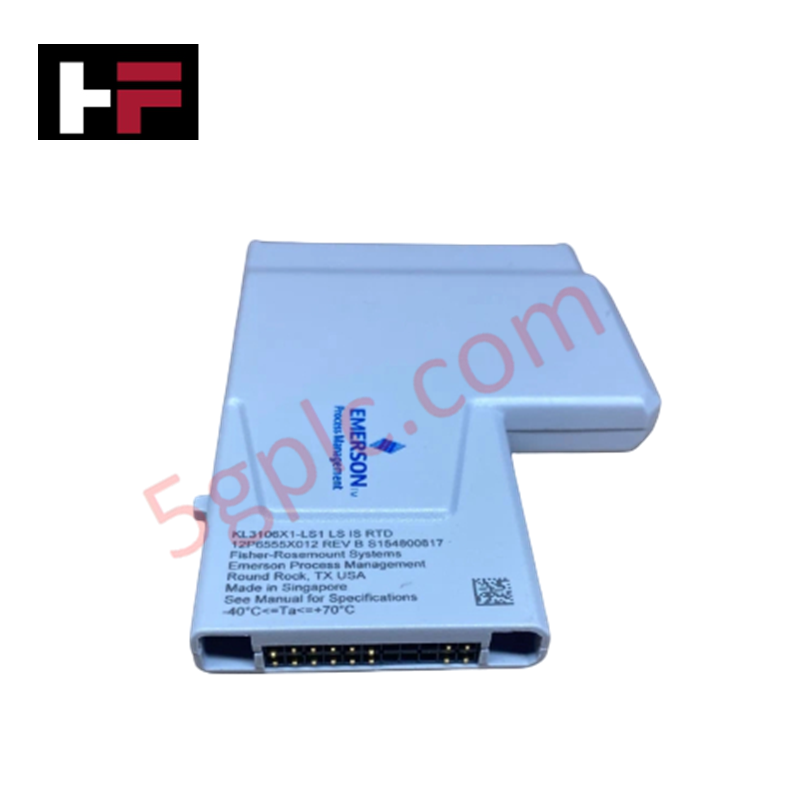

تعمل وحدة Emerson KL3106X1-LS1، المعروفة أيضًا باسم KL3106X1-LS1 وحدة CHARM ذات الإدخال المقاوم/RTD الآمنة جوهريًا، كمكون مادي مخصص لاكتساب إشارات المقاومة منخفضة الجهد ضمن أنظمة تجميع البيانات الإلكترونية DeltaV. تتصل هذه الوحدة مباشرة بمستشعرات درجة الحرارة المقاومة (RTDs) والأجهزة الأومية الموجودة في البيئات الخطرة، حيث تقوم بتنفيذ تكييف الإشارة المباشر داخل الحلقة وتحويل درجات الحرارة الفيزيائية إلى كتل بيانات عملية عبر شبكة اللوحة الخلفية للنظام.
مواصفات الأجهزة
| المعلمة | المواصفة |
| النموذج | KL3106X1-LS1 |
| العلامة التجارية | Emerson |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.03 كجم |
| الأبعاد | 5.1 سم × 1.9 سم × 3.2 سم |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | +6.3 فولت تيار مستمر عند 0 مللي أمبير (ناقل CHARM)، +24 فولت تيار مستمر عند 23 مللي أمبير (دائرة الحقل) |
| معلمات الإخراج | 24 فولت تيار مستمر محدود الطاقة، بحد أقصى 100 مللي أمبير |
| أنواع إشارة الإدخال | RTD، متغيرات المقاومة الأومية |
| مقاومة الصدمات | 10g موجة نصف جيبية لمدة 11 مللي ثانية |
| مقاومة الاهتزاز | 1 مم من الذروة إلى الذروة من 5 إلى 16 هرتز؛ 0.5g من 16 إلى 150 هرتز |
| الملوثات المحمولة جواً | مطابقة لفئة ISA-S71.04 G3 |
| الرطوبة النسبية | 5% إلى 95% بدون تكاثف |
العزل بين القنوات ومعالجة RTD
يعتمد التنفيذ الميكانيكي لهذا المكون المركب على قاعدة التركيب على حواجز الفصل الجلفاني للحفاظ على موثوقية قياس الحرارة. تتميز بنية الوحدة بمعلمات تحويل تناظري إلى رقمي عالية الدقة مرتبطة بعزل نشط بين القنوات. تحمي هذه الحدود الكهربائية الدائرة الحساسة للقياس، مما يضمن أن تيارات الأعطال الأرضية، والضوضاء ذات الوضع المشترك، أو التغيرات المحلية في الجهد على مسار أسلاك RTD النشط في الحقل لا يمكنها تشويه قيم البيانات أو إدخال انحرافات مقاومة على قنوات الإشارة المجاورة.
الأسئلة المتكررة
س: هل تدعم هذه الوحدة الآمنة جوهريًا RTD الاستبدال الساخن أثناء تشغيل قاعدة التركيب؟
ج: نعم. تتيح تكوينات الأجهزة إجراءات الاستبدال الساخن في الوقت الحقيقي دون تعطيل نقاط التوصيل النشطة المجاورة. تقوم المكونات الداخلية المحددة للتيار بكبح اضطرابات ناقل اللوحة الخلفية الكهربائية والأخطاء التشخيصية أثناء تبادل الوحدة الحي.
س: ما هو الحد الأقصى للحمل على حلقة الإخراج محدودة الطاقة؟
ج: يحد الحاجز الأمني المدمج خرج دائرة الحقل إلى معلمة قصوى تبلغ 100 مللي أمبير عند 24 فولت تيار مستمر، مما يحمي حلقة أدوات الحرارة من توصيل طاقة إشعال جهد زائد إلى المنطقة الحقلية المتفجرة.
إرشادات تركيب الحقل
-
إدخال فتحة قاعدة التركيب: قم بمحاذاة أدلة الطرف الخلفية لوحدة CHARM بشكل عمودي مع مستقبل قاعدة التركيب المخصص. اضغط للأسفل حتى تنقر مزلاجا التثبيت الميكانيكي المزدوج بالكامل لضمان تتبع كهربائي موحد.
-
فصل الأسلاك الآمنة جوهريًا: يجب أن تمر جميع كابلات مستشعر المقاومة القادمة من المناطق الخطرة عبر قنوات أسلاك زرقاء منفصلة. حافظ على مسافة لا تقل عن 50 مم بين المسارات الآمنة جوهريًا والبنية التحتية للطاقة غير الآمنة القياسية.
-
صيانة تأريض الدرع: قم بإنهاء دروع أسلاك تمديد RTD حصريًا عند تجميع شريط تأريض الحامل. يمنع تنفيذ تخطيط تأريض بنقطة واحدة صارمة توليد ضوضاء الوضع المشترك عبر مسارات مستشعر المقاومة الحساسة.
-
معايير التحكم البيئي: بالنسبة لمواقع التركيب التي تحتوي على ملوثات جوية من الفئة G3، يجب أن يحافظ غلاف التجميع على تدفق هواء إيجابي مستمر وأن تبقى الرطوبة النسبية أقل من حد 95% بدون تكاثف لحماية نقاط التوصيل النشطة من التدهور الكيميائي.
