تفاصيل المنتج

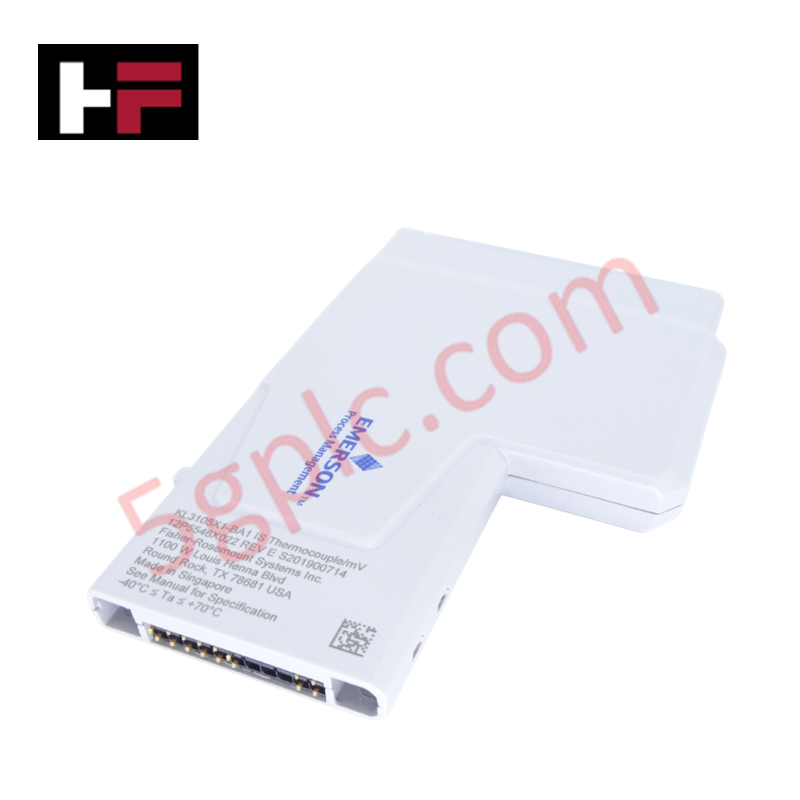

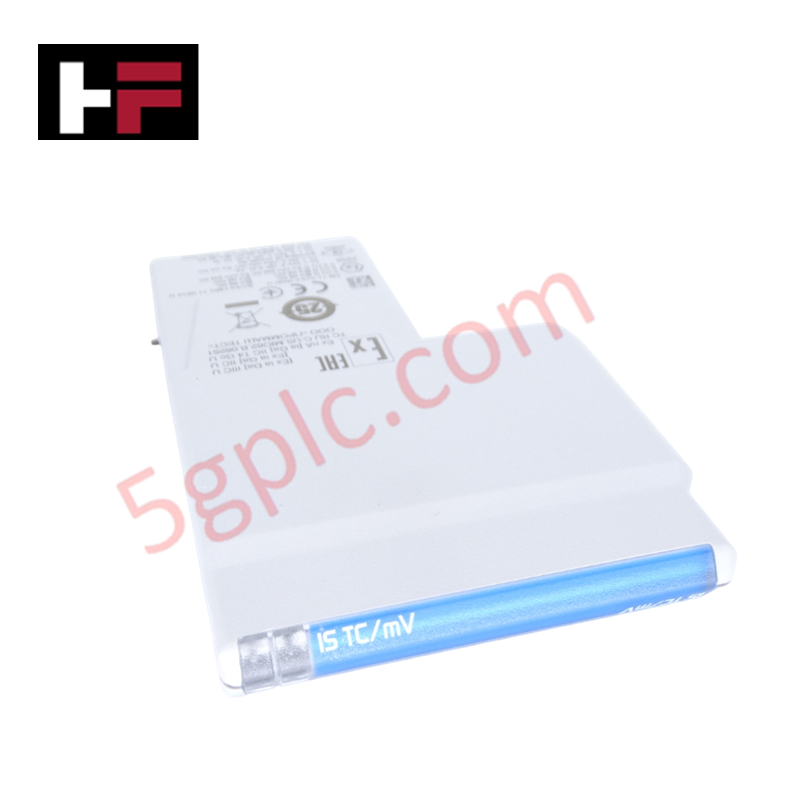

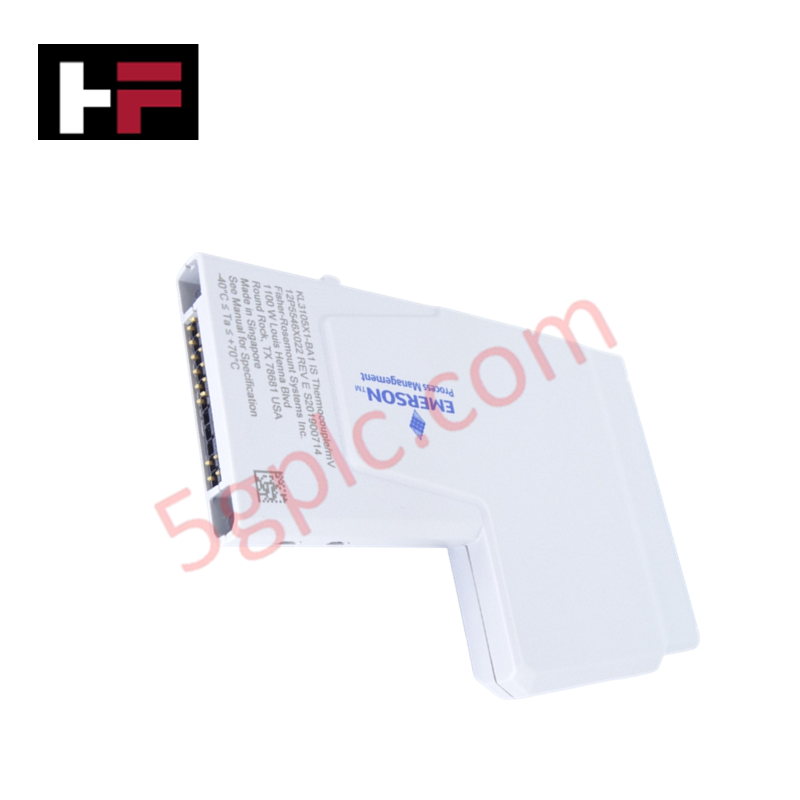

تعمل Emerson KL3105X1-BA1، المعروفة أيضًا باسم KL3105X1-BA1، كمكون مادي مخصص لاكتساب الإشارات التناظرية منخفضة الجهد ضمن أنظمة تجميع البيانات الإلكترونية DeltaV. يتصل هذا الجهاز مباشرة بمصادر الميليفولت وأجهزة الاستشعار الحرارية الموجودة في البيئات الخطرة، حيث ينفذ معالجة الإشارة المباشرة داخل الحلقة وتحويل درجات الحرارة الفيزيائية إلى كتل بيانات عملية عبر شبكة اللوحة الخلفية للنظام.
مواصفات الأجهزة
| المعلمة | المواصفة |
| النموذج | KL3105X1-BA1 |
| العلامة التجارية | Emerson |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.08 كجم |
| الأبعاد | عرض فتحة وحدة CHARM القياسية |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | +6.3 فولت تيار مستمر عند 0 مللي أمبير (ناقل CHARM)، +24 فولت تيار مستمر عند 23 مللي أمبير (دائرة الحقل) |
| أنواع إشارة الإدخال | المزدوج الحراري، متغيرات مستشعر الميليفولت (mV) |
| مقاومة الصدمات | 10g موجة نصف جيبية لمدة 11 مللي ثانية |
| مقاومة الاهتزاز | 1 مم ذروة إلى ذروة من 2 إلى 13.2 هرتز؛ 0.7g من 13.2 إلى 150 هرتز |
| الملوثات المحمولة جواً | مطابقة لفئة ISA-S71.04-1985 G3 |
| الرطوبة النسبية | 5% إلى 95% بدون تكاثف |
| مفتاح كتلة المحطة الطرفية | الموضع C5 |
تعويض الوصلة الباردة والعزل بين القنوات
يعتمد التنفيذ الميكانيكي لهذا المكون المثبت على اللوحة الأساسية على حواجز الفصل الجلفاني للحفاظ على موثوقية قياس الحرارة. تتميز بنية الوحدة بقدرات تعويض الوصلة الباردة (CJC) المدمجة داخل كتل تتبع المحطات الطرفية لضبط انحراف الوصلة المرجعية ديناميكيًا. علاوة على ذلك، يوفر العزل المدمج بين القنوات حماية لدائرة تحويل الميليفولت عالية الدقة، مما يمنع تيارات الأعطال الأرضية أو الضوضاء العابرة منخفضة الجهد على مسار مزدوج حراري نشط من تغيير قيم البيانات على قنوات المستشعر المجاورة.
الأسئلة المتكررة
س: هل يدعم وحدة إدخال المزدوج الحراري إجراءات التبديل الساخن المستمر أثناء التشغيل؟
ج: نعم. تم تصنيف الأجهزة لإدخال واستخراج التبديل الساخن الحي على لوحة حاملة مفعلة. تمنع الحدود الداخلية للتيار توليد تشويشات إشارية أو انقطاعات إلكترونية عبر فتحات CHARM النشطة المجاورة أثناء استبدال الأجهزة.
س: كيف تؤثر تكوين مفتاح C5 الميكانيكي على نشر المحطات الطرفية في الميدان؟
ج: يعمل تعيين مفتاح كتلة المحطة الطرفية C5 كحماية مادية تسمح فقط لهذه الوحدة المحددة للمزدوج الحراري/الميليفولت بالجلوس في الفتحة المخصصة، مما يمنع الحلقات عالية الجهد من إتلاف دائرة القياس منخفضة الجهد الحساسة.
إرشادات التثبيت في الميدان
-
إدخال فتحة اللوحة الأساسية: قم بمحاذاة أدلة المحطات الطرفية الخلفية لوحدة CHARM بشكل عمودي مع مستقبل اللوحة الأساسية المخصص. اضغط للأسفل حتى تنقر مزلاجا التثبيت الميكانيكي المزدوج في مكانه لضمان تتبع كهربائي موحد.
-
فصل الأسلاك الآمنة جوهريًا: يجب أن تمر جميع كابلات المستشعر منخفضة الجهد القادمة من المناطق الخطرة عبر قنوات أسلاك زرقاء منفصلة. حافظ على مسافة لا تقل عن 50 مم بين المسارات الآمنة جوهريًا والبنية التحتية للطاقة غير الآمنة جوهريًا.
-
صيانة تأريض الدرع: قم بإنهاء دروع أسلاك التمديد حصريًا عند شريط تأريض الحامل. يمنع تنفيذ تخطيط تأريض بنقطة واحدة صارمة توليد ضوضاء الوضع المشترك عبر مسارات مستشعر الميليفولت الحساسة.
-
معايير التحكم البيئي: بالنسبة لمواقع التثبيت التي تحتوي على ملوثات جوية من الفئة G3، يجب أن يحافظ حاوية التجميع على ضغط إيجابي ويحافظ على الرطوبة النسبية أقل من حد 95% بدون تكاثف لحماية الاتصالات النشطة من التدهور.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
