تفاصيل المنتج

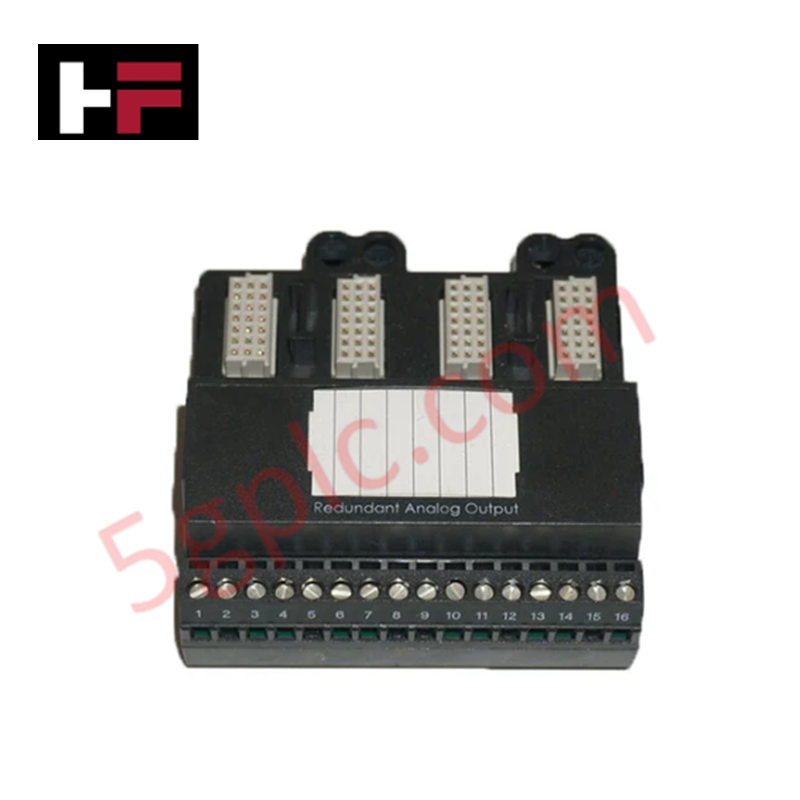

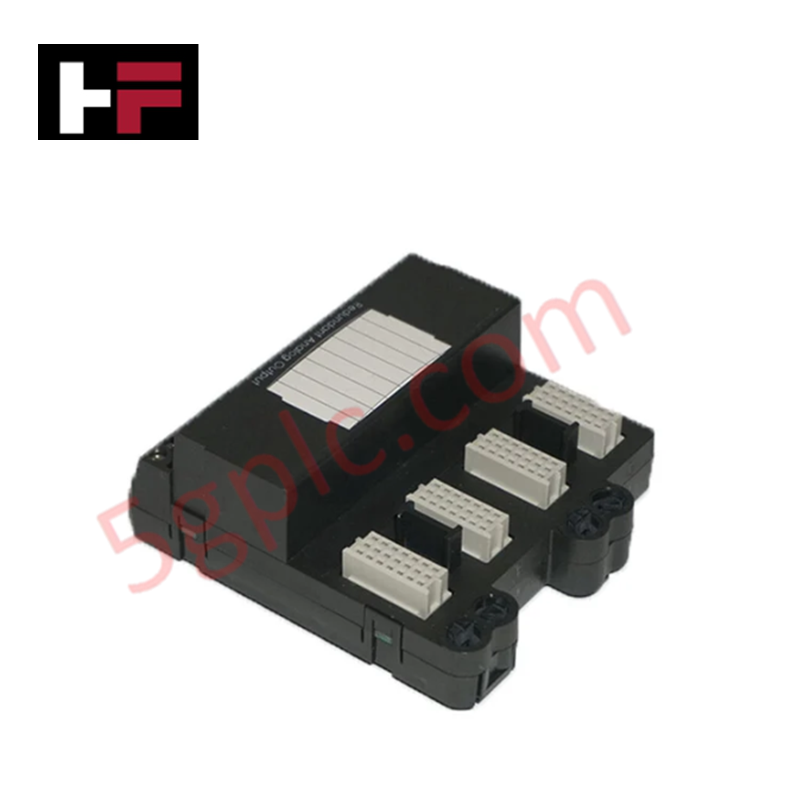

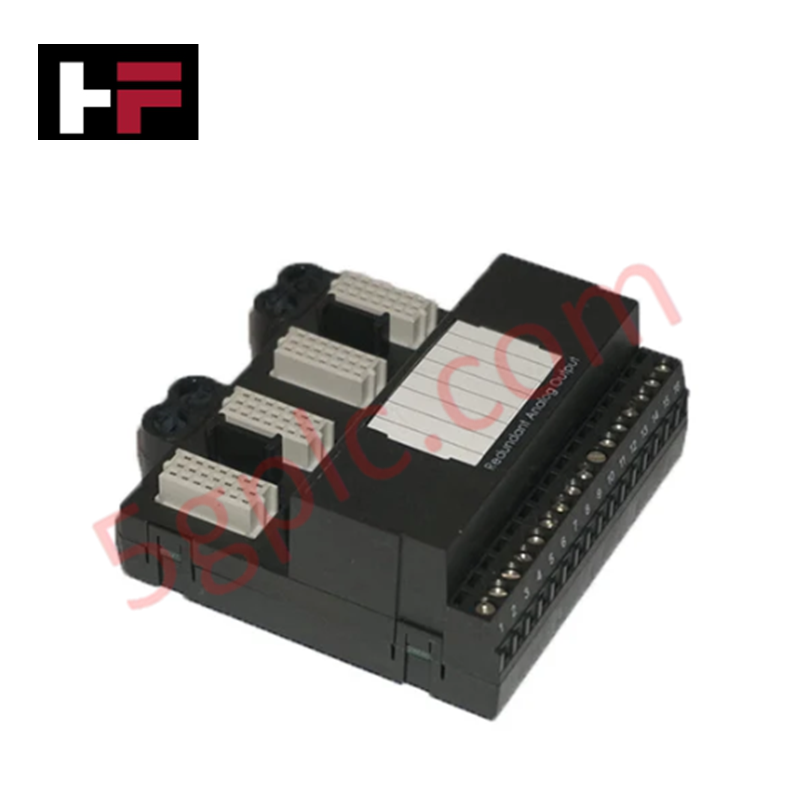

تعمل Emerson KJ4006X1-BT1 ككتلة طرفية رئيسية KJ4006X1-BT1 لإخراج تناظري احتياطي تُستخدم لتنفيذ توزيع الأسلاك الميدانية المنفصلة عبر عقد معالجة DeltaV. يتم تركيب هذا المكون الفيزيائي ذو 8 قنوات مباشرة على حوامل واجهة النظام، حيث يوجه إشارات حلقة التيار المستمر المتوازية من بطاقتي معالجة احتياطيتين إلى العناصر الكهربائية الميدانية دون كسر تزامن الإشارة.
مواصفات الأجهزة
| المعلمة | المواصفة |
| النموذج | KJ4006X1-BT1 |
| العلامة التجارية | Emerson |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.15 كجم (0.33 رطل) |
| الأبعاد | 48 مم × 130 مم × 41 مم (1.89 إنش × 5.12 إنش × 1.61 إنش) |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية (-40 درجة فهرنهايت إلى +158 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| استهلاك الطاقة | وحدة توزيع سلبية (مصنفة لحدود حلقة التيار المحلية) |
| كثافة القنوات | 8 مسارات إخراج تناظرية، طوبولوجيا احتياطية |
| مقاومة الصدمات | 10g موجة نصف جيبية لمدة 11 مللي ثانية |
| مقاومة الاهتزاز | 1 مم من الذروة إلى الذروة من 2 إلى 13.2 هرتز؛ 0.7g من 13.2 إلى 150 هرتز |
| الملوثات المحمولة جوًا | مطابقة معايير ISA-S71.04-1985 الفئة G3 |
| الرطوبة النسبية | 5% إلى 95% بدون تكاثف |
| شهادة المواقع الخطرة | الفئة I، القسم 2، المجموعات A، B، C، D |
معايير العزل بين القنوات
يعتمد التنفيذ الميكانيكي لهذا التجميع الطرفي السلبي على تخطيطات توجيه دائمة للحفاظ على دقة القيادة التناظرية. تتضمن البنية معايير عزل بين القنوات لفصل الاتصالات الثمانية الفردية للحلقة، مما يمنع الارتفاعات الكهربائية العابرة أو تيارات الحلقة الأرضية الميدانية من زعزعة استقرار المسارات المجاورة. تحمي هذه التخطيطة أدوات الحلقة الأساسية من تدهور البيانات، داعمة التنفيذ الموحد لبروتوكول حلقة 4-20 مللي أمبير HART عبر القنوات التشغيلية النشطة والاحتياطية في آن واحد.
الأسئلة المتكررة
س: هل تسمح هذه الكتلة الطرفية التناظرية الاحتياطية بالصيانة بالتبديل الساخن تحت طاقة الحافلة الحية؟
ج: نعم. يتيح التصميم الهيكلي للكتلة الطرفية إمكانية إدخال واستخراج وحدات الإدخال/الإخراج النشطة أو الاحتياطية المطابقة عبر التبديل الساخن عبر الإنترنت دون تعطيل حلقات التيار أو فصل أي أسلاك ميدانية فعلية.
س: كيف يتم تكوين التوصيل الميكانيكي للأجهزة على هذا التجميع الطرفي؟
ج: تتطابق مواقع التوصيل الميكانيكي تلقائيًا بناءً على نوع وحدة الإدخال/الإخراج المحددة المتصلة بحامل واجهة النظام، مما يلغي خطر إدخال الأجهزة غير المتطابقة.
إرشادات التثبيت الميداني
-
تركيب على مسار اللوحة الأساسية: قم بمحاذاة ألسنة القفل الخلفية للكتلة الطرفية بشكل مربع فوق أدلة فتحة الحامل DeltaV المطابقة. ادفع الهيكل لأسفل حتى تنقر المثبتات الميكانيكية بالكامل في وضع القفل.
-
إجراءات توصيل الموصلات: قم بتجريد كابلات الأسلاك الميدانية وفقًا لمعايير العمق المحددة، وأدخل أسلاك النحاس العارية بالكامل في مشابك الأسلاك للكتلة الطرفية، وشد جميع الاتصالات بشكل موحد للتحقق من مقاومة اتصال منخفضة.
-
إنهاء خط الدرع: قم بتوجيه وإنهاء جميع دروع كابلات الإشارة التناظرية عند قضيب تأريض حافلة خزانة التجميع المخصصة. يوقف تنفيذ مصفوفة تأريض نقطة واحدة الحلقات الدائرية منخفضة التردد من تشويه إشارات القياس عن بعد 4-20 مللي أمبير.
-
ضوابط الختم البيئي: عند تركيب الكتلة في مناطق تحتوي على ملوثات جوية من الفئة G3، ضع التجميع داخل خزانة مغلقة ذات ضغط إيجابي، مع مراقبة أن تبقى الرطوبة النسبية ضمن نطاق 5% إلى 95% بدون تكاثف.
