تفاصيل المنتج

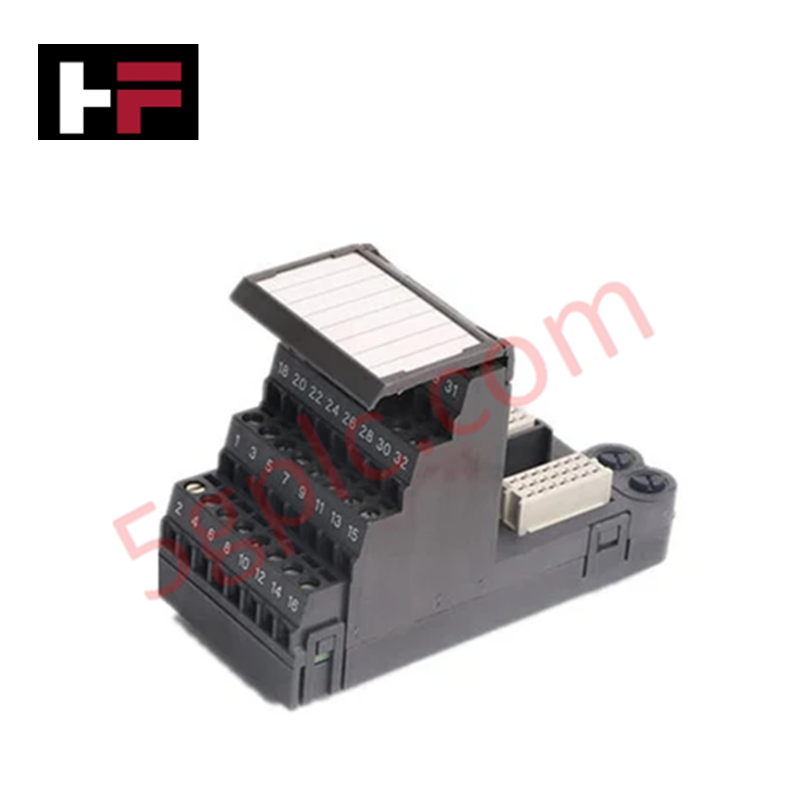

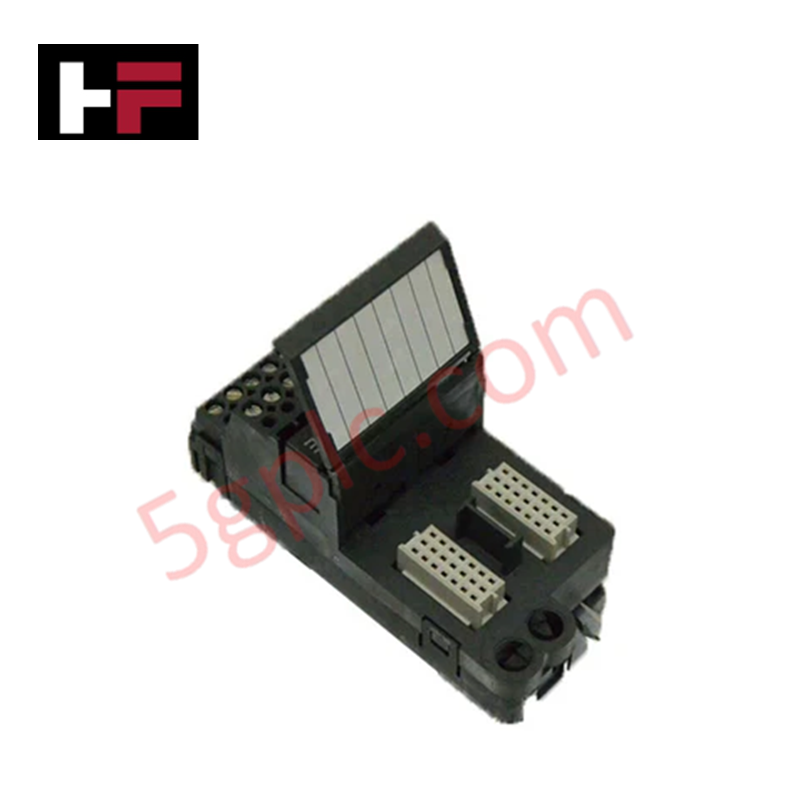

تعمل Emerson KJ4006X1-BS1، المعروفة أيضًا باسم KJ4006X1-BS1 كتلة طرفية تناظرية زائدة، كمكون مادي مخصص لتوجيه الحلقات التناظرية الميدانية المحلية داخل أنظمة تحكم DeltaV الفرعية. يوفر هذا التجميع المادي مسارات إنهاء فيزيائية مباشرة، ويوزع حلقات الإشارة المتوازية المستمرة من 8 أجهزة قياس ميدانية عبر أزواج بطاقات المعالجة الزائدة.
مواصفات الأجهزة
| المعلمة | المواصفة |
| النموذج | KJ4006X1-BS1 |
| العلامة التجارية | Emerson |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.35 كجم |
| الأبعاد | بصمة تجميع قياسية DeltaV |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | شبكة توزيع سلبية (طاقة الحقل: 35 فولت تيار مستمر / 30 فولت تيار مستمر عند 200 مللي أمبير كحد أقصى) |
| عدد القنوات | 8 قنوات، تكوين زائدة |
| المفتاح الميكانيكي | يتم ضبط الموضع تلقائيًا ليتطابق مع بطاقة الإدخال/الإخراج المخصصة |
| مقاومة الصدمات | 10g موجة نصف جيبية لمدة 11 مللي ثانية |
| مقاومة الاهتزاز | 1 مم من الذروة إلى الذروة من 2 إلى 13.2 هرتز؛ 0.7g من 13.2 إلى 150 هرتز |
| الملوثات المحمولة جواً | مطابقة معايير ISA-S71.04-1985 الفئة G3 |
| الرطوبة النسبية | 5% إلى 95% بدون تكاثف |
العزل بين القنوات ومزامنة نظام التحكم الموزع (DCS)
يعتمد التنفيذ الميكانيكي لهندسة هذه الكتلة الطرفية السلبية على معايير فصل المسارات الفيزيائية لحماية إشارات الأجهزة. تنشئ البنية التحتية صفوف عزل مميزة بين القنوات عبر 8 مسارات طرفية واردة، مما يضمن أن فشل التأريض أو القصر العابر في مسار بروتوكول حلقة 4-20 مللي أمبير HART النشط لا يمكن أن ينتشر إلى الحلقات المجاورة. يتيح هذا الاحتواء الفيزيائي تكرار القيم التناظرية في الوقت الحقيقي والمزامنة المستمرة في الخلفية عبر زوج وحدات الإدخال/الإخراج الزائدة دون توليد تلاشي الإشارة أو مخاطر التداخل الصوتي.
الأسئلة المتكررة
س: كيف يتم إدارة تكوين المفتاح الفيزيائي أثناء تسلسل استبدال الوحدة؟
ج: يتم ضبط موضع مفتاح الكتلة الطرفية تلقائيًا بناءً على ملف تعريف بطاقة وحدة الإدخال/الإخراج المحددة المثبتة في فتحة الحامل، مما يمنع الإدخال العرضي لتصنيفات الأجهزة غير المتوافقة.
س: هل يمكن لهذه الكتلة الطرفية تحمل عمليات الصيانة المستمرة تحت طاقة النظام الحي؟
ج: نعم. يحتفظ المكون السلبي باتصالات الأسلاك الميدانية الفيزيائية الدائمة، مما يتيح لوحدات الإدخال التناظرية الزائدة النشطة أو الاحتياطية إجراء عمليات تبديل ساخنة عبر الإنترنت دون مقاطعة حلقات التيار 4-20 مللي أمبير النشطة.
إرشادات التثبيت الميداني
-
تثبيت لوحة الحامل: ضع تجميع الكتلة الطرفية مباشرة على قضبان تتبع الحامل DeltaV المخصصة. اضغط بقوة حتى تنقر دبابيس القفل الفيزيائية في وضع ثابت لمنع الارتخاء الناتج عن الاهتزاز العالي.
-
عزم ربط أطراف الأسلاك: قم بتجريد أسلاك حلقة الحقل وفقًا لحدود المواصفات المصنعية، وأدخل الموصلات الخام بالكامل في أطراف المشبك، وشد كل نقطة اتصال إلى العزم المحدد لضمان مقاومة اتصال منخفضة.
-
تتبع تأريض الدرع: قم بإنهاء جميع دروع كابلات المرسلات التناظرية حصريًا عند شريط التأريض المشترك الرئيسي في الخزانة. يمنع الالتزام بتصميم تأريض نقطة واحدة حدوث حلقات دائرية منخفضة التردد تسبب انحرافات في القياس.
-
معايير الحاوية البيئية: في المناطق التي تطابق ملفات تعريف الملوثات المحمولة جواً من الفئة G3، ضع هذه الكتلة IP 20 داخل حاوية محكمة توفر تدفق هواء مفلتر بضغط إيجابي، مع الحفاظ على الرطوبة النسبية أقل من حد 95% بدون تكاثف لمنع أكسدة الاتصالات.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
