تفاصيل المنتج

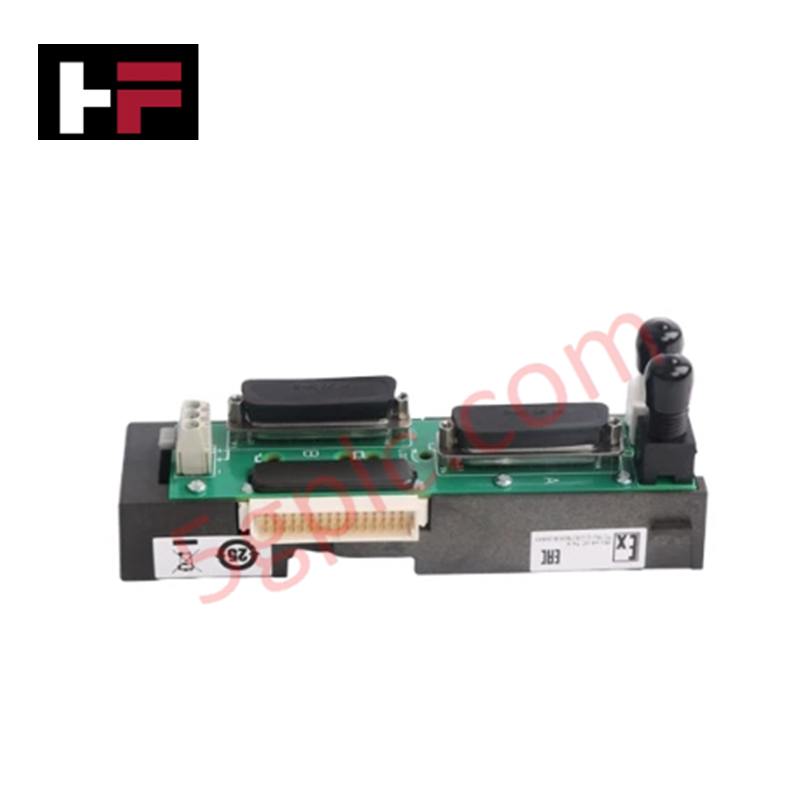

يعمل Emerson KJ4001X1-NB1، المُدرج أيضًا باسم KJ4001X1 كموسّع حامل إدخال/إخراج بعرض واحد، كمكوّن عتادي مخصص لتوسعة الناقل المحلي وتوجيه الطاقة عبر مجموعات حوامل الإدخال/الإخراج في المناطق الخطرة ضمن أنظمة Emerson DeltaV. وهو يوسّع إشارات اللوحة الخلفية الداخلية للنظام، مع إدارة توزيع طاقة تيار مستمر مزدوجة إلى فتحات التوسعة المجاورة.
مواصفات العتاد
| المعلمة | المواصفة |
|---|---|
| الطراز | KJ4001X1-NB1 |
| العلامة التجارية | Emerson |
| الطراز الأساسي | KJ4001X1 |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | نحو 0.35 كجم |
| الأبعاد | بصمة توسعة حامل DeltaV بعرض واحد |
| درجة حرارة التشغيل | من -40 إلى +70 درجة مئوية |
| استهلاك الطاقة | مصدر إمداد مزدوج DC/DC (12 VDC عند 8 A / 30 VDC عند 6.5 A) |
| طاقة الناقل المحلي | 12 VDC عند 8 A |
| طاقة المجال الموزعة عبر الناقل | 30 VDC عند 6.5 A |
| الرطوبة النسبية | من 5% إلى 95%، دون تكاثف |
| الملوثات المحمولة جوًا | متوافق مع ISA-S71.04 الفئة G3 |
| مقاومة الاهتزاز | 1 مم من القمة إلى القمة (من 2 إلى 13.2 Hz)، و0.7 g (من 13.2 إلى 150 Hz) |
بروتوكول حلقة 4-20 mA HART وعزل القنوات
يعزل موسّع الحامل KJ4001X1-NB1 مسارات توزيع الطاقة بين الناقل المحلي للنظام بجهد 12 VDC ومصدر طاقة المجال الموزعة عبر الناقل بجهد 30 VDC. وتمنع حواجز العزل المدمجة انتقال اضطرابات طاقة المجال إلى منطق اللوحة الخلفية. ويضمن هذا التصميم مرور الإشارة دون تشويه للبطاقات التناظرية متعددة القنوات التي تتصل عبر بروتوكول حلقة 4-20 mA HART بين فتحات الحوامل المتجاورة.
الأسئلة الشائعة
س: ما حدود توزيع مصدرَي طاقة التيار المستمر المزدوجين لموسّع KJ4001X1-NB1؟
ج: يوجّه موسّع الحامل جهد 12 VDC بتيار يصل إلى 8 A لتغذية منطق الناقل المحلي، وجهد 30 VDC بتيار يصل إلى 6.5 A لتغذية المجال الموزعة عبر الناقل.
س: هل موسّع الحامل KJ4001X1-NB1 مصنّف للعمل في البيئات القاسية التي تحتوي على ملوثات محمولة جوًا؟
ج: نعم، تتوافق الوحدة مع معايير ISA-S71.04 الفئة G3 الخاصة بالملوثات المحمولة جوًا، وتعمل ضمن نطاق درجات حرارة من -40 إلى +70 درجة مئوية.
س: كيف يُركّب الموسّع ضمن إعداد حامل DeltaV قائم؟
ج: يُثبّت الموديول مباشرة بالتعشيق في فتحة الحامل القياسية بعرض واحد على سكة DIN في DeltaV، لتمديد توصيلات منطق اللوحة الخلفية والطاقة إلى الحوامل الثانوية.
إرشادات التركيب الميداني
- اعزل جميع مصادر طاقة الناقل المحلي بجهد 12 VDC وطاقة المجال الموزعة عبر الناقل بجهد 30 VDC قبل توصيل موديول الموسّع بمجموعة الحامل.
- حاذِ دبابيس الموصل الخلفي لموسّع KJ4001X1-NB1 مع واجهة فتحة الحامل الأساسية في DeltaV، ثم اضغط عليه بثبات حتى يستقر في مكانه.
- تحقق من تعشيق مزلاج التأريض الخاص بسكة DIN بالكامل لضمان الربط الصحيح بين تأريض الهيكل وتأريض الأرضي، إضافةً إلى كبت الارتفاعات المفاجئة.
- وجّه أسلاك المجال بعيدًا عن واجهات منطق موسّع الناقل لتقليل التداخل الكهرومغناطيسي.
- تأكد من أن إجمالي التيار المسحوب من الفتحات الموسّعة المتجاورة لا يتجاوز 8 A على ناقل 12 VDC أو 6.5 A على ناقل المجال 30 VDC.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
