تفاصيل المنتج
نظرة عامة على المنتج

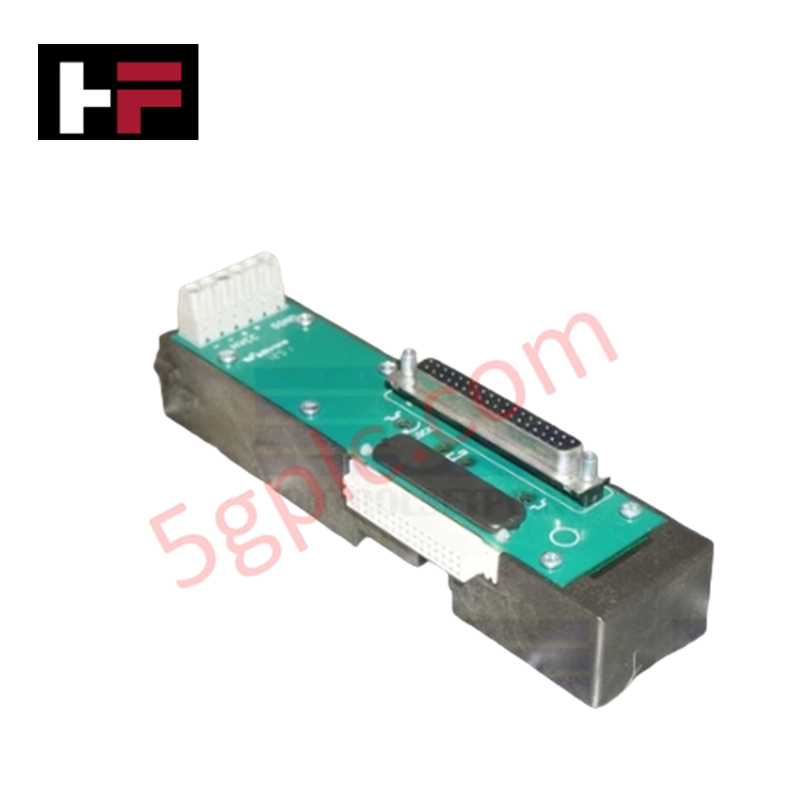

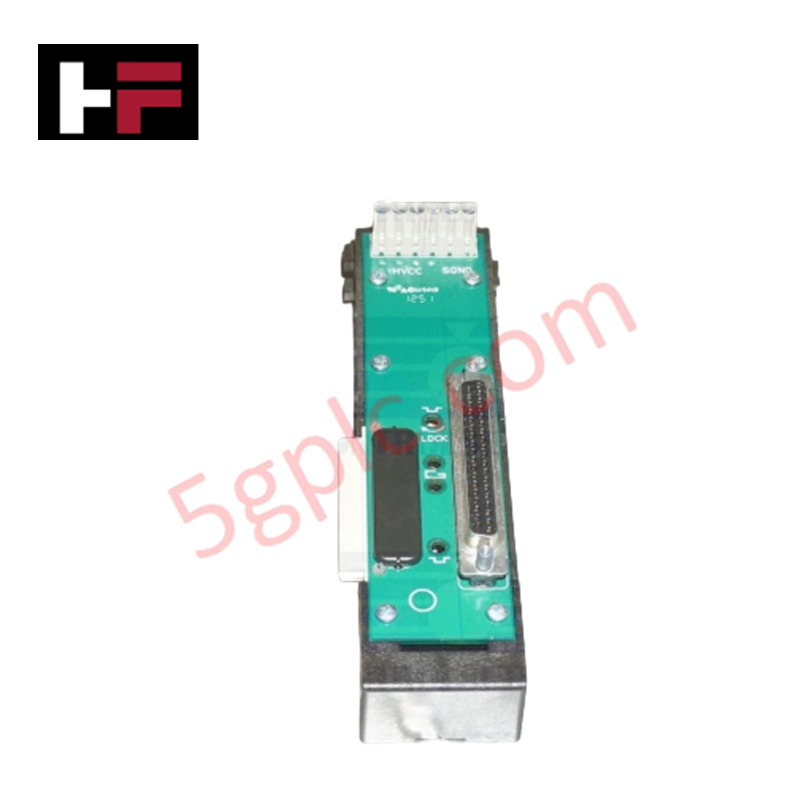

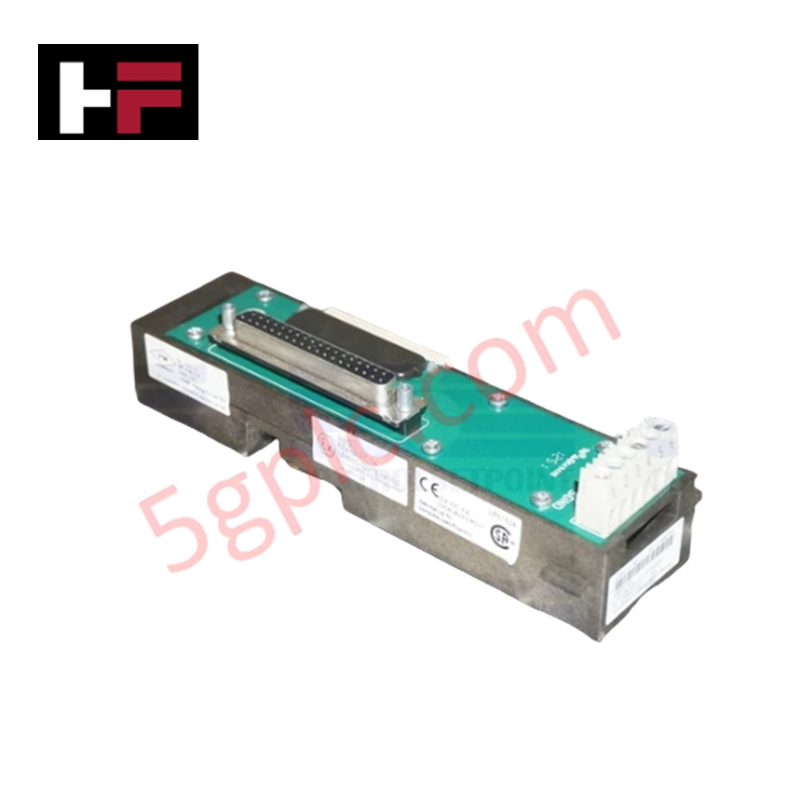

يعمل Emerson KJ4001X1-HB1 كوحدة ممدد محلية متخصصة على الجانب الأيمن ضمن إطار نظام التحكم الموزع DeltaV (DCS). هذا الجهاز المادي للتمديد يربط إشارات الاتصال وتوزيع الطاقة من رف وحدة التحكم الرئيسية إلى أقسام التوسعة المجاورة لحامل الإدخال/الإخراج. من خلال التعامل مع تيارات الحافلة الداخلية عالية الأمبير، يسمح هذا الموديل بالتوسع الأفقي الفعلي لشاسيه نظام التحكم دون التسبب في فقدان حزم البيانات أو تلاشي الإشارة. نضمن وصول وحدة التمديد المحلية اليمنى هذه بحالة جديدة 100% ومختومة من المصنع الأصلي.
المواصفات الفنية
| المعلمة | المواصفة |
| الشركة المصنعة | إيمرسون لحلول الأتمتة |
| خط الإنتاج | نظام التحكم الموزع DeltaV |
| رقم القطعة | KJ4001X1-HB1 |
| نوع المنتج | وحدة ممدد محلية يمين |
| تصنيف طاقة الحافلة | 12.6 فولت تيار مستمر |
| القدرة القصوى للتيار | 8 أمبير |
| تصنيف المناطق الخطرة | الفئة 1، القسم 2 (Div 2, CL 1) |
| أقصى درجة حرارة تشغيل | 158°F (70°C) |
| فئة المنتج | وحدات التحكم المنطقية القابلة للبرمجة / أجهزة رف التحكم بالآلات |
| الوزن الصافي للوحدة | 0.29 رطل (0.13 كجم) |
مزايا هندسية
-
دعم تيار الحافلة المحلية عالي الأمبير: يتحمل هذا الممدد تيارًا مستمرًا يصل إلى 8 أمبير عند 12.6 فولت تيار مستمر عبر نقطة التوصيل التوسعية. تسمح هذه القدرة العالية للتيار لوحدة التمديد بتوفير خطوط جهد مستقرة لبطاقات الإدخال/الإخراج التناظرية والمنفصلة عالية الكثافة دون التسبب في أخطاء انخفاض الجهد في اللوحة الخلفية.
-
تصميم هندسي غير قابل للاشتعال للفئة 1 القسم 2: يعزل التصميم الكهربائي بدقة أسطح التلامس ويكبح قوس التفريغ الداخلي. يتيح هذا البناء غير القابل للاشتعال التركيب المباشر داخل مناطق المعالجة الخطرة من الفئة 1، القسم 2، مما يلغي الحاجة إلى حاويات مقاومة للانفجار أو أنظمة تطهير مضغوطة مكلفة.
-
وزن خفيف جدًا وبصمة منخفضة: يبلغ وزن الهيكل المدمج للغاية 0.29 رطل فقط، ويتم تثبيته بسهولة على الحافة اليمنى لتجميعات حوامل DeltaV القياسية. تحل البصمة الفيزيائية الصغيرة قيود المساحة داخل صناديق التوصيل المزدحمة، مما يسمح للمهندسين بتحقيق أقصى استفادة من تخصيص كتل إنهاء الإدخال/الإخراج الحية داخل حاوية واحدة.
-
تثبيت الإشارة في درجات الحرارة العالية: تحافظ قضبان التوصيل الداخلية على السلامة الهيكلية ومقاومة ثابتة عند درجات حرارة مستمرة تصل إلى 158°F (70°C). تمنع هذه المقاومة الحرارية تأخيرات توقيت الإشارة أو تلف البيانات عبر شبكة الحافلة المحلية عندما تواجه خزانات التجميع حرارة محيطة عالية في مرافق العمليات.
الأسئلة الشائعة
-
هل تصل وحدة التمديد المحلية اليمنى KJ4001X1-HB1 في تغليف المصنع الأصلي؟
نعم. نوفر هذه الوحدة الممددة حصريًا كمكون جديد 100% وأصلي من المصنع. تبقى مختومة داخل كيس الحاجز المضاد للكهرباء الساكنة الخاص بإيمرسون داخل العلبة الأصلية للشركة مع أرقام تتبع متطابقة وملصقات مفتش الجودة سليمة.
-
ما هي الوظيفة الفيزيائية المحددة لـ "الممدد الأيمن" في رف DeltaV؟
يتم تركيب هذه الوحدة بدقة في الفتحة اليمنى القصوى لرف الحامل الأفقي. تنهي آثار اللوحة الخلفية المحلية وتوفر وصلة قابلة للتوصيل الآمن لكابل الحافلة المحلية المرن، الذي يوجه إشارات الاتصال في النظام وطاقة 12.6 فولت تيار مستمر إلى صف الحامل التالي في الأسفل.
-
هل يمكنني توصيل أو فصل هذه الوحدة بينما يكون حامل النظام في وضع التشغيل؟
يجب دائمًا عزل طاقة الحامل قبل تركيب أو إزالة مكونات توسيع الحافلة المحلية لمنع انقطاع ناقل البيانات. بينما تدعم وحدات الإدخال/الإخراج DeltaV التبديل الحي الساخن، فإن قطع اتصال ممدد الحافلة المحلية أثناء التشغيل يقطع الطاقة ونقل البيانات إلى جميع بطاقات الإدخال/الإخراج التالية على الفور، مما يؤدي إلى فشل حلقات التحكم النشطة.
-
كيف تعزز هذه الوحدة الحماية ضد التداخل الكهرومغناطيسي (EMI)؟
يشتمل هيكل الوحدة على مشابك تأريض مستمرة ترتبط مباشرة بشبكة تأريض سكة DIN المعدنية. يوجه هذا المسار الهيكلي للتأريض التداخل الكهرومغناطيسي الصناعي عالي التردد والتداخل المتبادل إلى الأرض قبل أن يؤثر الضجيج على حزم الاتصال الرقمية التي تعبر خطوط الحافلة المحلية 12.6 فولت تيار مستمر.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
