تفاصيل المنتج
نظرة عامة على المنتج

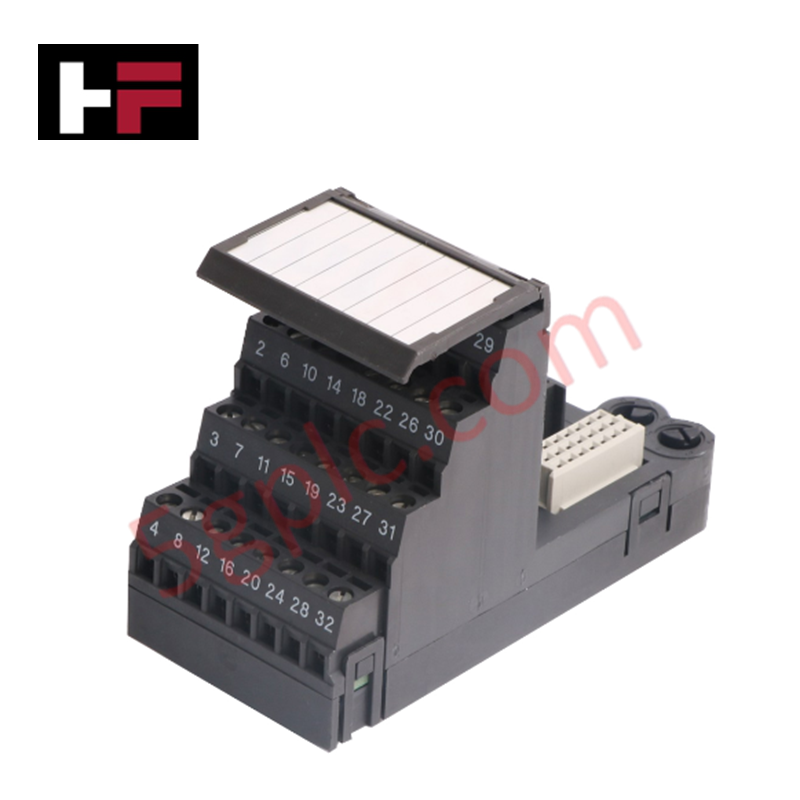

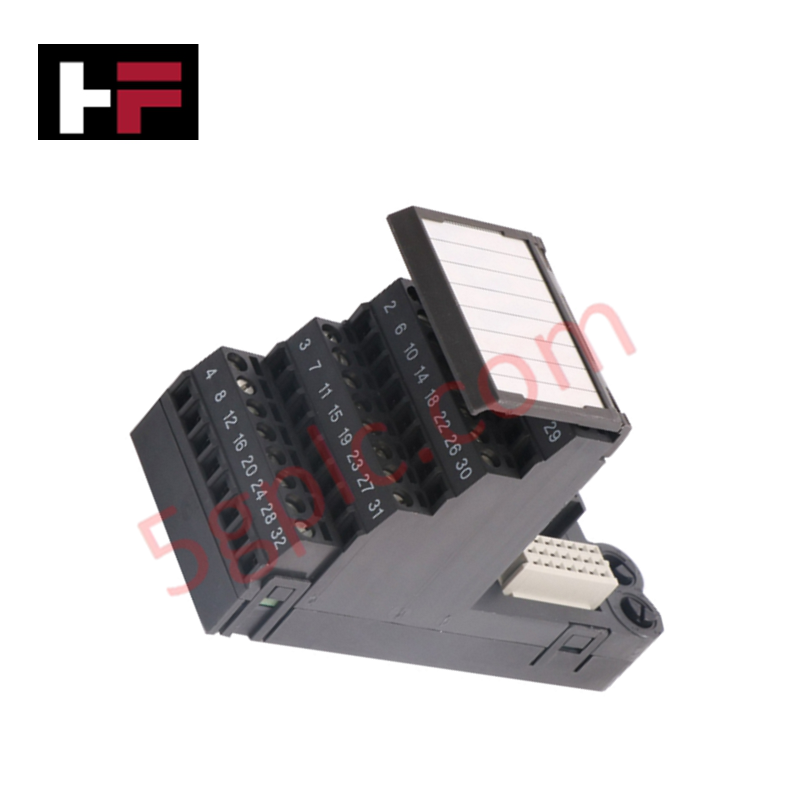

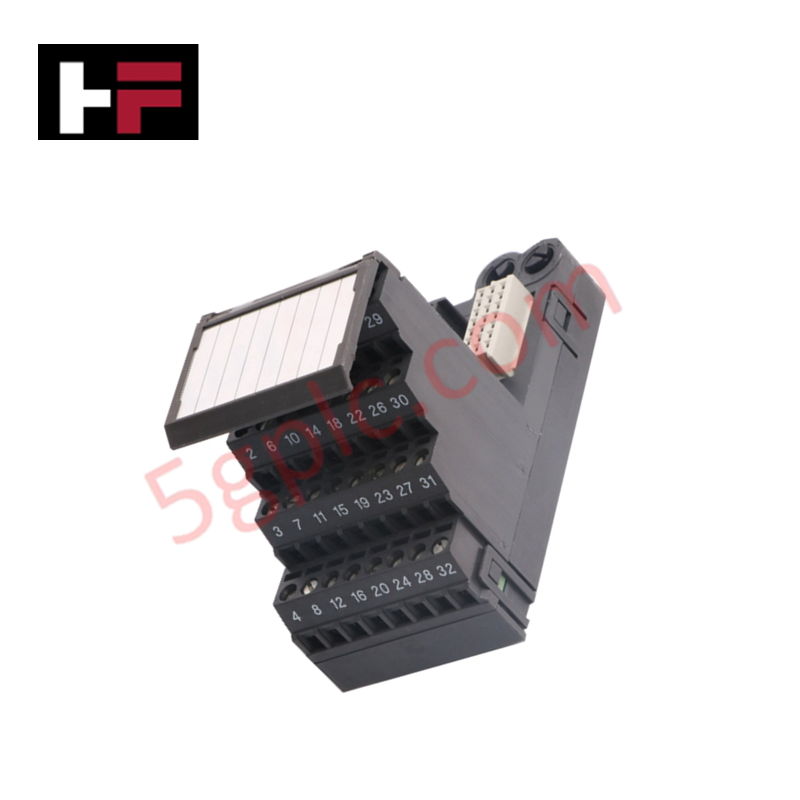

يعمل موديل Emerson KJ4001X1-CJ1 كوحدة واجهة طاقة عالية الكفاءة ضمن نظام التحكم الموزع DeltaV (DCS). تقوم هذه البطاقة الهيكلية بتكييف وتنظيم وتوفير طاقة كهربائية مستقرة بجهد 30 فولت تيار مستمر عبر جزء الحافلة الخلفية المحلية لتشغيل كتل إنهاء الإدخال/الإخراج المتصلة، ومعالجات الاتصالات، وشبكات الحافلة المحلية. من خلال نشر التحكم بالطاقة محليًا مباشرة على سكة الحامل، تعزل البطاقة ضوضاء مصدر الطاقة العلوي وتحمي دوائر المعالج الدقيق الحساسة من انخفاضات الجهد الناتجة عن تسلسلات تبديل الأجهزة الميدانية الثقيلة. نضمن وصول وحدة طاقة الحامل هذه بحالة جديدة 100% ومختومة من المصنع الأصلي.
المواصفات الفنية
| المعامل | المواصفة |
| الشركة المصنعة | إيمرسون لحلول الأتمتة |
| خط الإنتاج | نظام التحكم الموزع DeltaV |
| رقم القطعة | KJ4001X1-CJ1 |
| نوع المنتج | وحدة واجهة طاقة الحامل |
| جهد إدخال الطاقة | 30 فولت تيار مستمر |
| التيار التشغيلي المستمر | 1 أمبير |
| نطاق درجة حرارة التشغيل | -40 إلى +158 درجة فهرنهايت (-40 درجة مئوية إلى +70 درجة مئوية) |
| نطاق الرطوبة النسبية | 5% إلى 95% بدون تكاثف |
| حماية من الملوثات المحمولة جواً | معايير ISA-S71.04–1985 فئة G3 للطبقة العازلة |
| تحمل الصدمات الميكانيكية | موجة نصف جيبية بقوة 10 جرام لمدة 11 مللي ثانية |
| مقاومة الاهتزاز منخفض التردد | إزاحة ذروة إلى ذروة 1 مم من 2 إلى 13.2 هرتز |
| مقاومة الاهتزاز عالي التردد | تسارع 0.7 جرام من 13.2 إلى 150 هرتز |
مزايا هندسية
-
عزل الغاز العدواني عبر طبقة عازلة من فئة G3: تتميز التجميعة الإلكترونية بعزل كيميائي متقدم مطابق لمعايير ISA-S71.04–1985 فئة G3. ترد هذه الطبقة الواقية الثقيلة المركبات الكبريتية عالية التركيز ورذاذ الملح المحمول جواً والرطوبة، مما يمنع نمو النحاس الشجيري على المسارات الدقيقة الداخلية داخل المنصات البحرية غير المكيفة أو مراكز معالجة مياه الصرف.
-
حماية من الرنين ضد اهتزازات معدات المصنع: يحتوي الهيكل على مشابك تثبيت تمنع تأثيرات الظروف الفيزيائية الشديدة في المصنع، وتمتص الاهتزاز التوافقي المستمر حتى 0.7 جرام بين 13.2 و150 هرتز والصدمات الفيزيائية المفاجئة بقوة 10 جرام. يحافظ هذا التخميد الهيكلي على اتصال ميكانيكي مثالي على دبابيس الحافلة الخلفية، مما يلغي انقطاعات الطاقة المتقطعة بالقرب من الضواغط المترددة عالية السرعة.
-
نطاق حراري موسع لمقاومة الطقس القاسي: تعمل الدوائر الداخلية الثقيلة بكفاءة عبر نطاق حراري واسع من -40°F حتى +158°F (-40°C إلى +70°C). يسمح هذا التقييم الحراري الواسع للمهندسين الميدانيين بتركيب وحدة الطاقة داخل خزانات التجميع الخارجية النائية غير المهواة دون الحاجة إلى معدات مكلفة للتحكم بالمناخ أو مكيفات هواء للخزانة.
-
مسارات طاقة منخفضة المقاومة للحفاظ على سلامة الإشارة: تقلل بنية التوجيه بجهد 30 فولت تيار مستمر من انخفاض الجهد عبر شبكات الحامل متعددة الفتحات الطويلة. تثبت هذه المقاومة الداخلية المنخفضة خط الأساس لمصدر الطاقة، مما يمنع البطاقات التناظرية اللاحقة من توليد انحراف في الإشارة أو أخطاء في اتصالات الحافلة الميدانية أثناء دورات الحمل القصوى.
الأسئلة الشائعة
-
هل يتم شحن وحدة KJ4001X1-CJ1 داخل علبتها الأصلية من المصنع؟
نعم. نبيع هذا المكون حصريًا كمنتج جديد 100% وأصلي من المصنع. تبقى الوحدة مختومة تمامًا داخل غلاف إيمرسون المضاد للكهرباء الساكنة الأصلي غير المفتوح داخل الحاوية الرسمية، مع الحفاظ على جميع رموز التتبع، وأرقام السيريال، وملصقات مراقبة الجودة الخاصة بالمصنع سليمة.
-
هل يمكنني استبدال بطاقة الطاقة هذه بينما بقية رف DeltaV في حالة تشغيل؟
يجب التحقق من تكوين الحامل ومعايير أمان الحلقة قبل فصل عناصر الطاقة. بينما تسمح وحدات الإدخال/الإخراج القياسية في DeltaV بالإزالة والإدخال السريع تحت الطاقة (RIUP)، فإن سحب وحدة طاقة الحامل الأساسية مثل KJ4001X1-CJ1 أثناء التشغيل يؤدي إلى انخفاض جهد الإمداد لجميع الوحدات التابعة على ذلك الجزء، مما يتسبب في فشل حلقات العملية النشطة فورًا.
-
كيف تتعامل هذه الوحدة مع التغيرات الشديدة في الرطوبة في المناطق الساحلية؟
تتحمل الوحدة نطاقات رطوبة نسبية غير مكثفة من 5% إلى 95%. للمواقع التي تواجه تغيرات سريعة في درجة الحرارة تؤدي إلى تكاثف سائل، يجب دائمًا تركيب إطار الحامل داخل حاوية كهربائية معزولة ومقاومة للطقس مصنفة NEMA 4X أو IP66.
-
ما الاحتياطات التي يجب اتخاذها بخصوص كابلات إمداد 30 فولت تيار مستمر؟
يجب دائمًا استخدام موصلات نحاسية ثقيلة القطر ومظللة لتزويد طاقة الإدخال 30 فولت تيار مستمر إلى شريط التوصيل. اربط درع الكابل بنقطة تأريض نظيفة للأجهزة على شريط الحامل لمنع التداخل الكهرومغناطيسي الصناعي (EMI) من اختراق مسار طاقة الحافلة الخلفية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
