تفاصيل المنتج

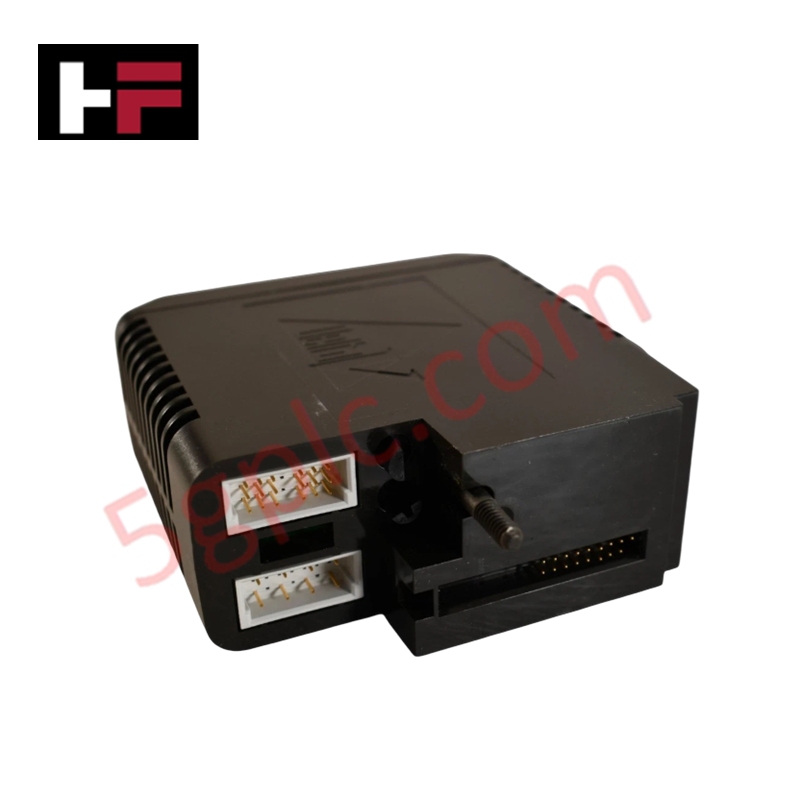

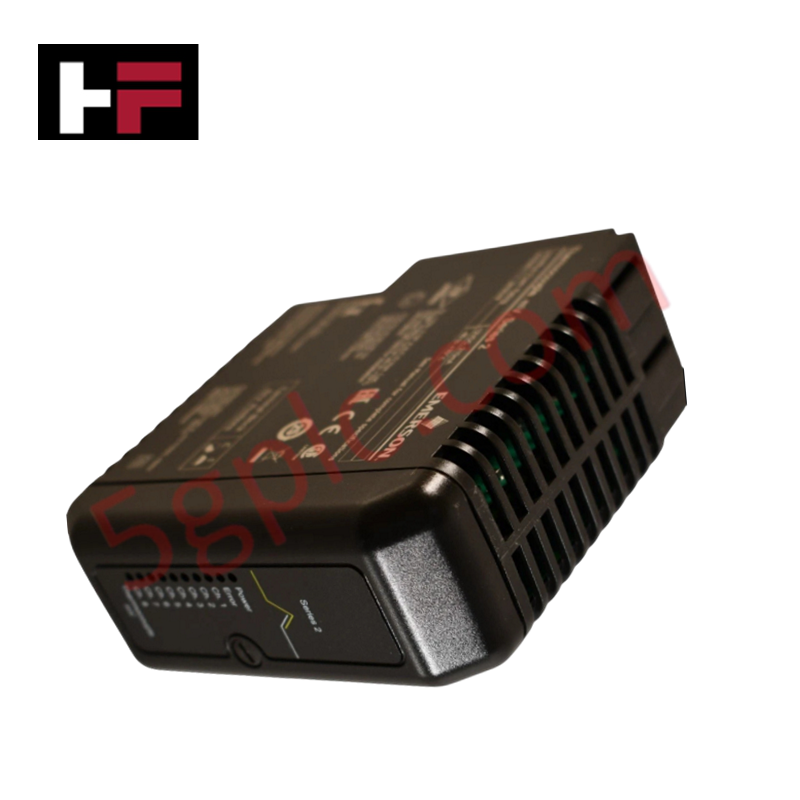

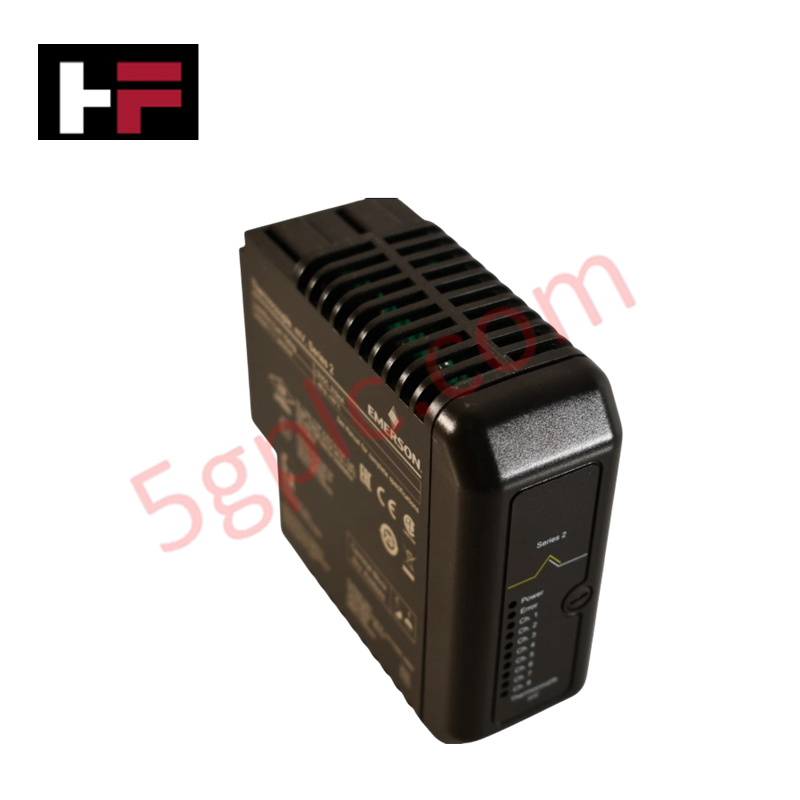

مُكوَّن لالتقاط إشارة درجة الحرارة الدقيقة وإشارة الجهد المنخفض في منصات التحكم DeltaV، يوفر Emerson KJ3224X1-BA1 (KJ3224X1-BA1 وحدة إدخال الثرموقبل/ميليفولت) تنفيذًا مباشرًا فيزيائيًا/كهربائيًا لـ 8 قنوات مستقلة.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | KJ3224X1-BA1 |
| العلامة التجارية | Emerson |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | 12 فولت تيار مستمر عند 210 مللي أمبير |
| عدد القنوات | 8 قنوات |
التحكم في العمليات والاتصال بنظام DCS
تتميز وحدة KJ3224X1-BA1 بعزل مدمج بين القنوات، مما يقلل من تداخل حلقات الأرض ويعزز سلامة الإشارة عند قياس الإشارات منخفضة السعة من الثرموقبل أو مصادر الميليفولت. يتم إدارة تعويض الوصلة الباردة (CJC) عبر كتلة المحطات الميدانية المرتبطة، مما يوفر مرجع درجة الحرارة اللازم لتسطيح الثرموقبل. تدعم الوحدة دمج بروتوكول حلقة HART 4-20 مللي أمبير من خلال حلقات الأجهزة الثانوية، مما يضمن تغذية راجعة تشخيصية متسقة عبر بيئة العملية. يحافظ عزل القنوات على السلامة حتى في البيئات المعرضة للملوثات المحمولة جواً والمتوافقة مع معايير ISA-S71.04-1985 الفئة G3.
الأسئلة المتكررة
س: هل تدعم الوحدة التبديل الساخن أثناء تشغيل نظام الإدخال/الإخراج؟
ج: نعم، تم تصميم هذه الوحدة لعمليات التبديل الساخن. عند استبدال الوحدة، تأكد من ضبط تكوين نظام DeltaV بشكل صحيح للتعامل مع فقدان مؤقت لبيانات الإدخال لتجنب إجراءات تحكم خاطئة في العملية.
س: كيف يتم إدارة وصلة المرجع للثرموقبل؟
ج: يتم تنفيذ تعويض الوصلة الباردة (CJC) عند واجهة كتلة المحطات. تأكد من تثبيت كتلة المحطات بشكل صحيح وتوصيل أسلاك الثرموقبل بالأطراف المخصصة للحفاظ على تعويض دقيق لقياس درجة الحرارة.
إرشادات التركيب الميداني
- دمج الحامل: أدخل الوحدة في حامل إدخال/إخراج متوافق من سلسلة DeltaV M. تأكد من أن آلية القفل مشدودة بالكامل لإقامة اتصال كهربائي آمن مع اللوحة الخلفية.
- توصيل الإشارات: استخدم كابلات ملتفة مزدوجة معزولة لجميع مدخلات الثرموقبل والميليفولت. قم بتوصيل الدروع بأطراف التأريض المقدمة من الحامل لمنع التداخل الكهرومغناطيسي.
- الامتثال البيئي: تحقق من أن منطقة التركيب تفي بمستويات التلوث المحددة للفئة G3 وأن الظروف المحيطة تبقى ضمن نطاق -40 درجة مئوية إلى +70 درجة مئوية.
- التكوين: قم بإجراء فحص معايرة لكل قناة باستخدام أداة تكوين DeltaV لضمان تحجيم الإدخال الصحيح واختيار نوع الثرموقبل (مثل النوع J، K، T، أو نطاقات الميليفولت) قبل تفعيل حلقة التحكم.
