تفاصيل المنتج

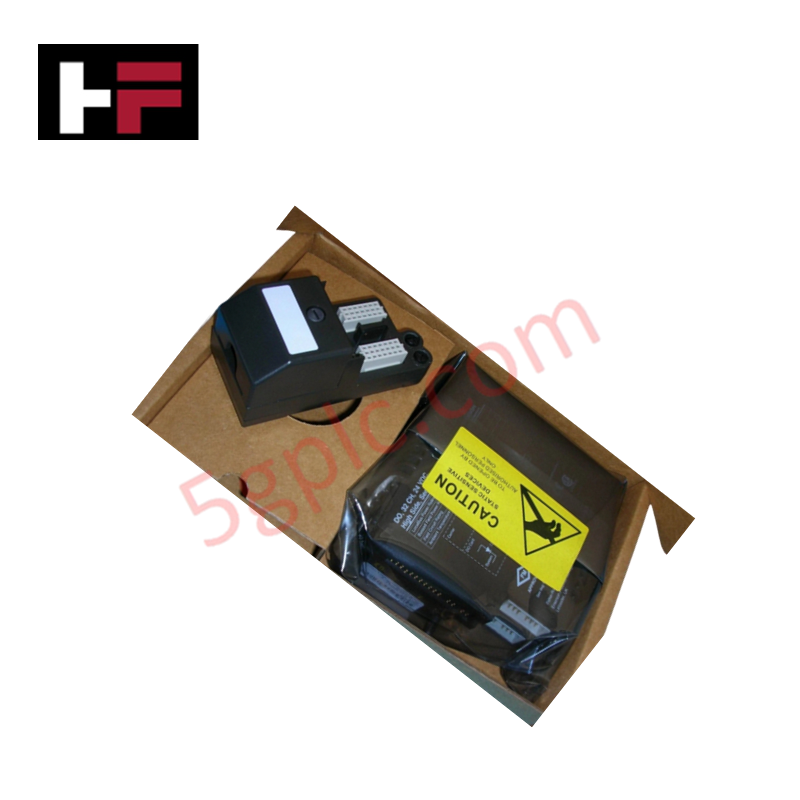

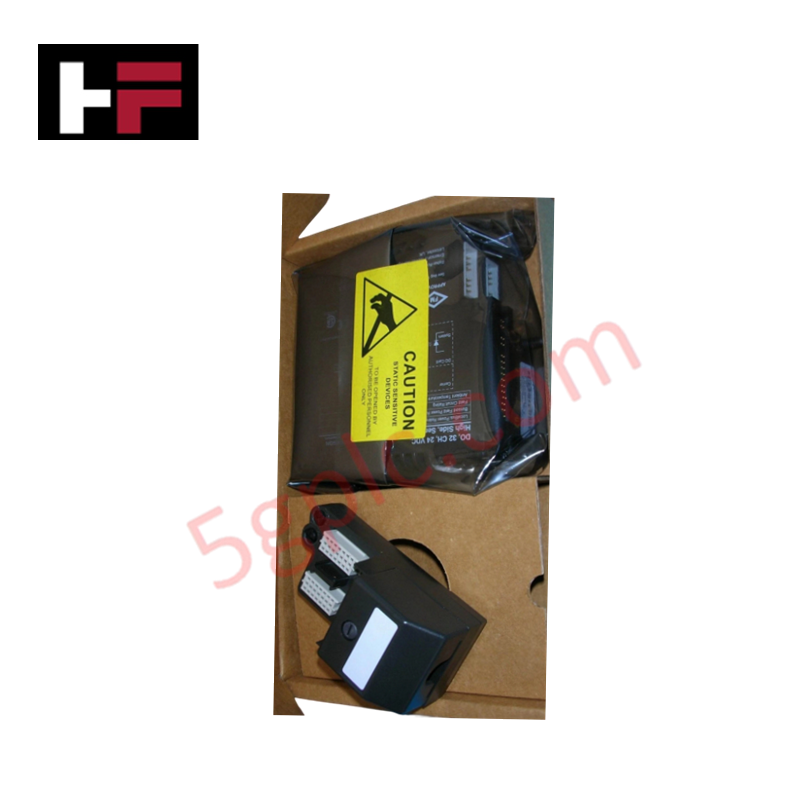

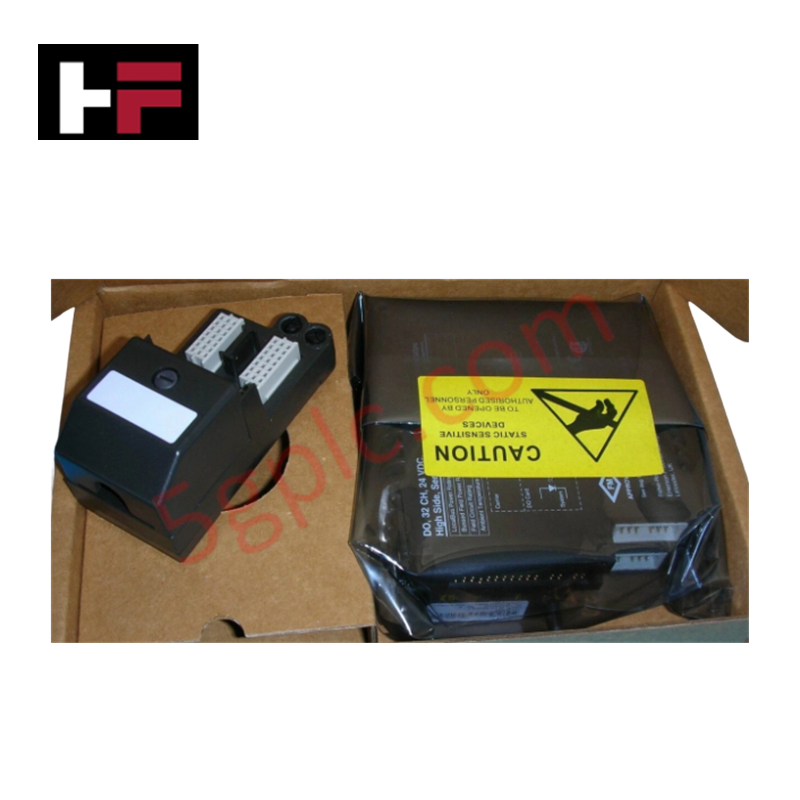

تم تكوين Emerson KJ3204X1-BA1 (وحدة الإدخال التناظرية KJ3204X1-BA1) لتحويل حلقة تيار 4-20 mA ومعالجة أجهزة الإرسال الحقلية في منصات DCS من DeltaV، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا. وبالاقتران مع مجموعة كتلة التوصيل KJ4001X1-CK1، تنفذ هذه الوحدة المادية ذات القنوات الثماني رقمنة الإشارات من التناظرية إلى الرقمية لإرسال معلمات العملية في الوقت الفعلي إلى منطق وحدة التحكم المضيفة.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| الطراز | KJ3204X1-BA1 / KJ4001X1-CK1 |
| العلامة التجارية | Emerson |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.28 kg |
| الأبعاد | 4.1 cm x 11.2 cm x 10.5 cm |
| درجة حرارة التشغيل | -40 إلى 70 deg C |
| استهلاك الطاقة | 12 VDC عند 150 mA (طاقة الناقل المحلي) |
| منصة النظام | نظام التحكم الموزع DeltaV |
| نوع المنتج | وحدات إدخال تناظرية |
| سعة القنوات | 8 قنوات |
| نطاق الإدخال | 4-20 mA DC |
| زوج قاعدة التوصيل | كتلة توصيل ذات 8 قنوات KJ4001X1-CK1 |
بروتوكول حلقة HART بتيار 4-20 mA وعزل القنوات
تتميز بنية الإدخال التناظري في DeltaV بعزل جلفاني بين القنوات لمنع اختلافات جهد التأريض الحقلية من تشويه قراءات القياس. وتستخرج دوائر تمرير بروتوكول حلقة HART المدمجة بتيار 4-20 mA تشخيصات الأجهزة الثانوية ومتغيرات العملية الديناميكية بالتوازي مع إشارات التيار التناظرية الأساسية. كما تعمل خوارزميات التعويض الداخلي للوصلة الباردة على الحد من انجراف القياس، وتحافظ على سلامة معايرة الإشارة عبر درجات الحرارة المحيطة المتغيرة داخل خزانة التحكم.
الأسئلة الشائعة
س: هل يمكن تبديل بطاقة الإدخال/الإخراج KJ3204X1-BA1 أثناء تشغيل نظام DCS؟
ج: نعم. تدعم الوحدة الإدخال والإزالة أثناء التشغيل على حامل إدخال/إخراج DeltaV النشط. تؤدي إزالة الوحدة إلى تعطيل تحويل الإشارات للقنوات الحقلية الثماني، لكنها لا تؤثر في توزيع الطاقة أو الاتصال بالفتحات المجاورة على الناقل.
س: ما الوظيفة التي يؤديها المكوّن KJ4001X1-CK1 في هذه المجموعة؟
ج: إن KJ4001X1-CK1 عبارة عن كتلة توصيل قياسية ذات 8 قنوات تُثبت على الحامل. وتوفر نقاط توصيل فعلية بمسامير لأسلاك أجهزة القياس الحقلية، وتوصل الإشارات مباشرة بواجهة بطاقة KJ3204X1-BA1.
س: ما مؤشرات التشخيص الموجودة على اللوحة الأمامية للجهاز؟
ج: تتميز اللوحة الأمامية للوحدة بمصابيح LED خضراء للطاقة/الحالة لتأكيد طاقة الناقل المحلي، إلى جانب مؤشرات حمراء لأعطال القنوات تضيء عند حدوث انقطاع في الحلقة أو دائرة مفتوحة أو مستوى تيار خارج النطاق.
إرشادات التركيب الحقلي
- ثبّت حامل DeltaV ذي الفتحتين أو الثماني فتحات على سكة DIN مؤرضة داخل الحاوية.
- ركّب كتلة التوصيل KJ4001X1-CK1 في فتحة الحامل المستهدفة حتى يتشابك مزلاج التثبيت.
- حاذِ دبابيس الموصل الخلفي لوحدة KJ3204X1-BA1 مع مقبس الحامل، ثم أدخل البطاقة حتى تستقر في مكانها.
- قشّر موصلات الحلقة الحقلية وثبّتها بإحكام في أطراف المسامير الموجودة على كتلة التوصيل KJ4001X1-CK1.
- صِل أسلاك تصريف درع الكابل بقضيب ناقل تأريض درع النظام عند نقطة واحدة لتجنب تداخل الضوضاء الناتج عن حلقات التأريض.
- تحقق من مصادر الطاقة وإنهاء الناقل قبل تنزيل تكوينات قنوات الإدخال/الإخراج للنظام من محطة عمل برنامج DeltaV.
