تفاصيل المنتج

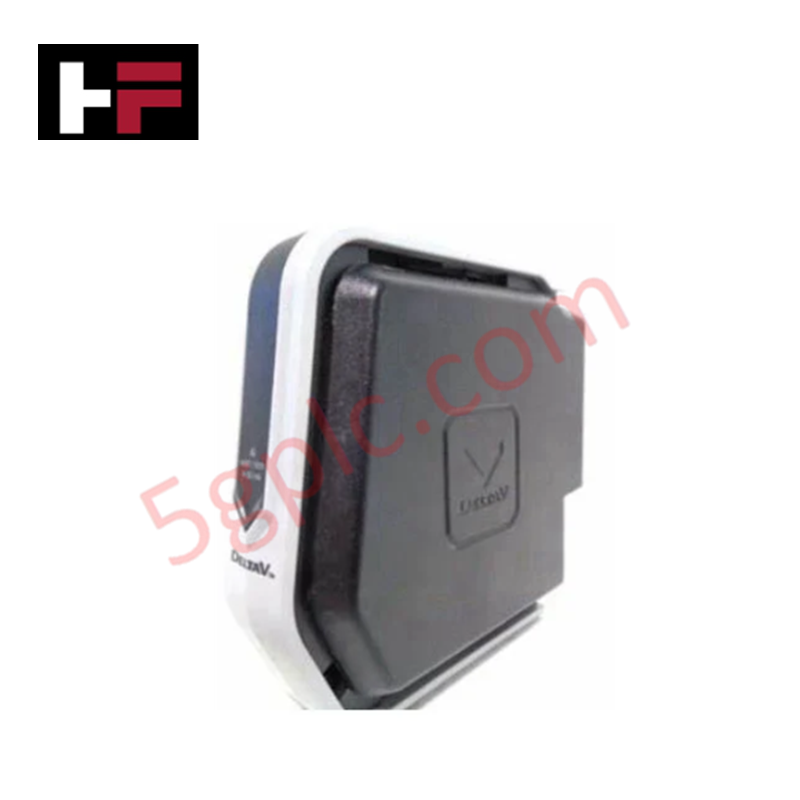

مُكوَّن للتبديل الإشاري على الجانب العالي في منصات DeltaV S-Series، يوفر Emerson KJ3202X1-BK1 (KJ3202X1-BK1 وحدة الإخراج المنفصل) تنفيذًا ماديًا وكهربائيًا مباشرًا لـ 8 قنوات إخراج منفصلة. يدير هذا المكون المادي التحكم في الحالة الثنائية للتواصل المباشر مع المشغلات على مستوى الحقل وتجميعات المرحلات داخل حلقة التحكم في العملية.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | KJ3202X1-BK1 |
| العلامة التجارية | Emerson |
| الأصل | غير متوفر |
| الوزن | 0.018 كجم (0.04 رطل) |
| الأبعاد | شكل قياسي لسلسلة DeltaV S-Series |
| درجة حرارة التشغيل | البيئة الصناعية القياسية |
| استهلاك الطاقة | 12 فولت تيار مستمر (24 فولت تيار مستمر عند 150 مللي أمبير LocalBus) |
| عدد القنوات | 8 مخارج منفصلة |
| تصنيف طاقة الحقل | 30 فولت تيار مستمر (3 أمبير لكل بطاقة / 1 أمبير لكل قناة) |
التحكم في العملية وسلامة الإشارة
يوفر تصميم الوحدة عزلًا بين القنوات لتقليل خطر الحلقات الأرضية والتداخل الكهربائي بين دوائر الإخراج المنفصلة. تم تصميم كل من القنوات الثمانية للتبديل على الجانب العالي، ومتوافقة مع متطلبات طاقة الحقل 30 فولت تيار مستمر. يضمن تصميم الدائرة أوقات استجابة تبديل دقيقة، داعمًا تنفيذًا ثابتًا لأوامر المنطق التي يبدأها متحكم DeltaV. يوفر المراقبة التشخيصية الداخلية لسائقي الإخراج تغذية راجعة عن الحالة للنظام، مما يسمح بالكشف عن حالات الحمل المفتوح أو الدائرة القصيرة على القنوات الفردية.
الأسئلة المتكررة
س: هل هناك قيود محددة عند تشغيل الأحمال الحثية باستخدام هذه الوحدة؟
ج: يجب حماية وحدات التبديل على الجانب العالي من الجهد العكسي عند تشغيل الأحمال الحثية مثل صمامات الملف اللولبي أو المرحلات. يجب تركيب دايودات الطيران الخارجية على جانب الحمل إذا لم تتضمن مخرجات الوحدة تثبيتًا داخليًا لتصنيف التيار المحدد.
س: هل يمكن تبديل هذه الوحدة أثناء تشغيل طاقة الحقل؟
ج: تدعم KJ3202X1-BK1 الإدخال والإزالة داخل حاملة DeltaV S-Series. تأكد من عزل طاقة الحقل المرتبطة أو تعيين تكوين البرنامج إلى حالة آمنة قبل إزالة الوحدة لمنع تشغيل الحقل غير المقصود.
إرشادات التثبيت الميداني
- التركيب: ثبت الوحدة بإحكام في حاملة الإدخال/الإخراج DeltaV S-Series، مع التأكد من محاذاة جميع الدبابيس مع موصل اللوحة الخلفية. قم بتأمين الوحدة باستخدام آلية القفل المدمجة لمنع الانفصال العرضي بسبب الاهتزاز.
- التأريض: تأكد من توصيل هيكل حاملة الإدخال/الإخراج بحافلة تأريض الأجهزة. يُنصح باستخدام أسلاك محمية للتمديدات الطويلة لتقليل التداخل بين قنوات الإخراج المجاورة.
- الأسلاك: راعِ تصنيف طاقة الحقل 30 فولت تيار مستمر عند توصيل المشغلات الخارجية. تحقق من القطبية عند كتلة المحطات قبل التشغيل لتجنب تلف ترانزستورات التبديل على الجانب العالي.
- إدارة الحرارة: تأكد من تشغيل مراوح تبريد الخزانة وعدم وجود عوائق في تدفق الهواء بالقرب من الوحدة للحفاظ على التشغيل ضمن نطاق درجة الحرارة المحيطة المحدد.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
