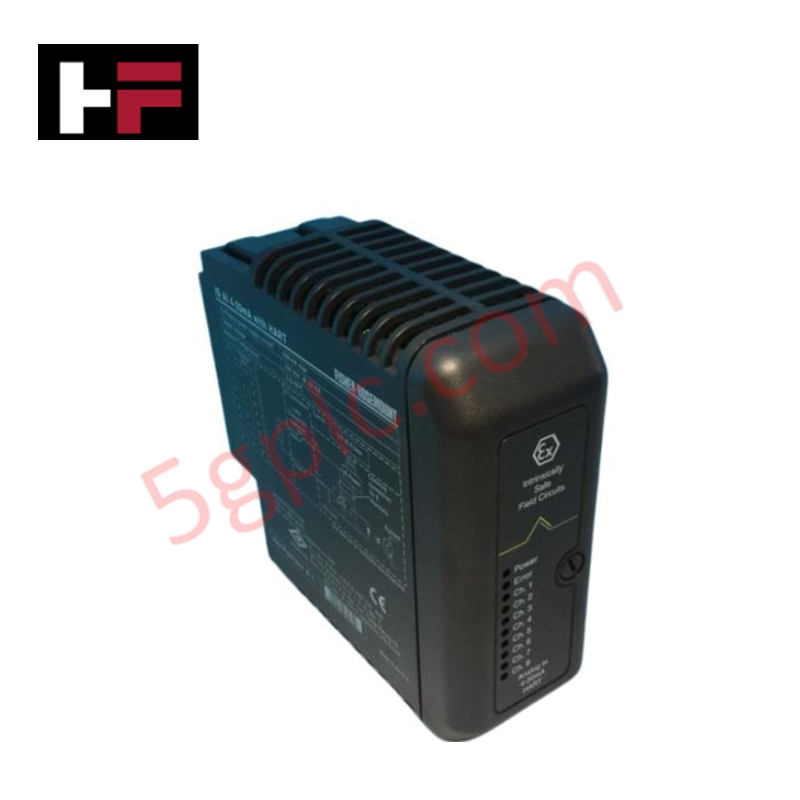

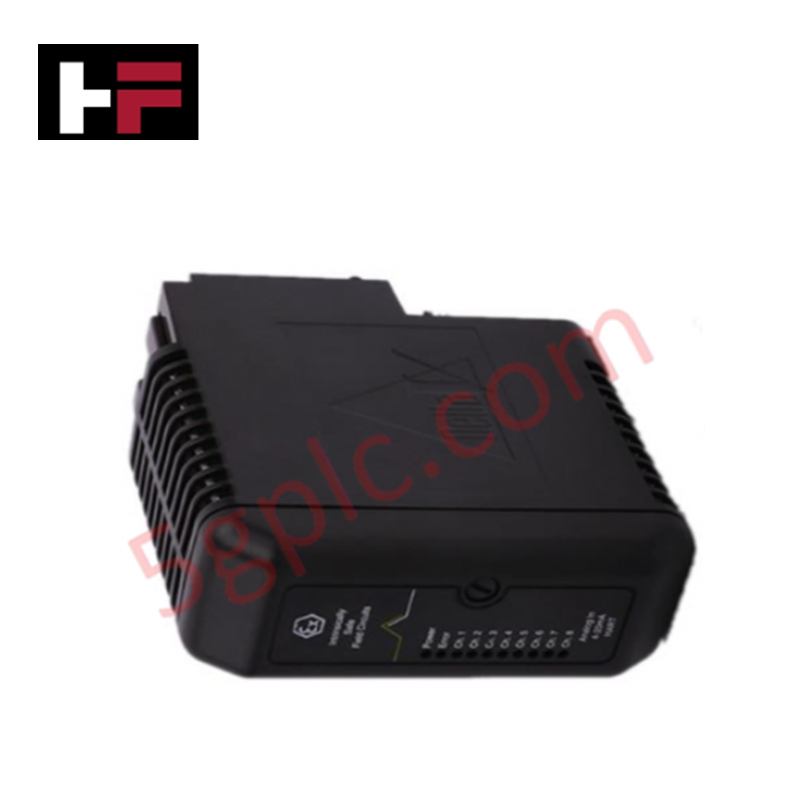

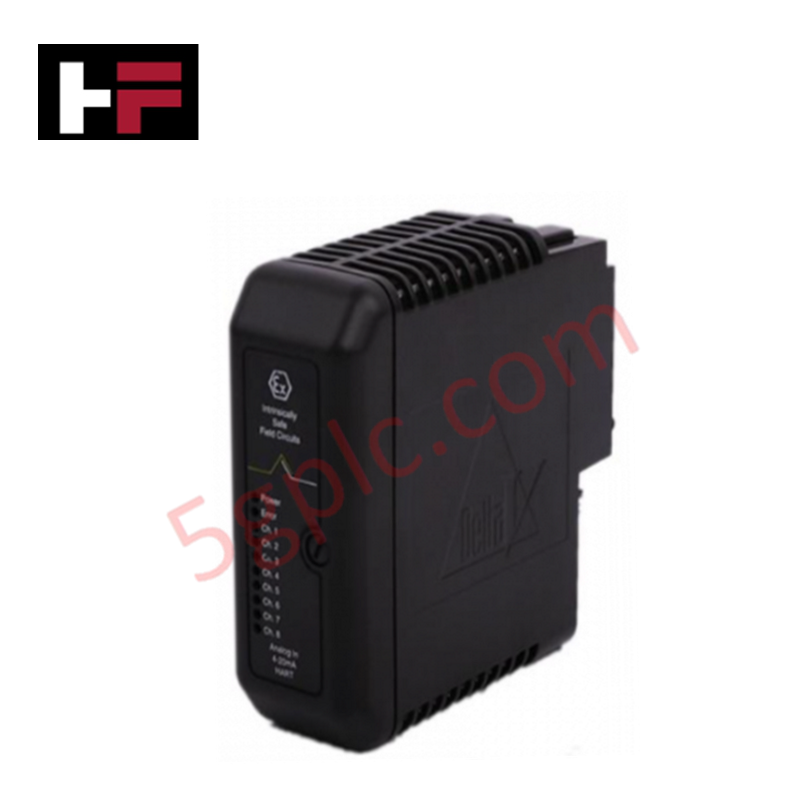

إيمرسون KJ3102X1-BA1 دلتا في وحدة إدخال تماثلية 8 قنوات 4-20mA مع HART

نظرة عامة على المنتج

تعمل وحدة Emerson KJ3102X1-BA1 كلوحة إدخال تناظرية عالية الأداء بثماني قنوات 4-20 مللي أمبير، وتتميز بذكاء مدمج لبروتوكول HART (المحول البعيد القابل للعنونة على الطريق السريع) ضمن بنية نظام التحكم الموزع DeltaV (DCS). تدير هذه البطاقة المتقدمة للتحكم في العمليات التواصل المتزامن مع ما يصل إلى ثمانية أجهزة إرسال ذكية في الحقل، مستخرجة متغيرات التيار الأساسية إلى جانب تحليلات الأدوات الثانوية الرقمية. من خلال استضافة مودمات HART على اللوحة لكل قناة، تقوم الأجهزة ببث إحصائيات إدارة الأصول في الوقت الحقيقي، وتشخيص الحلقات، وقراءات أجهزة الاستشعار متعددة المتغيرات مباشرة إلى غرفة التحكم. نضمن وصول هذه الوحدة التناظرية الممكّنة بتقنية HART بحالة جديدة 100% ومختومة من المصنع الأصلي.

المواصفات الفنية

مزايا هندسية

• استخراج بيانات متعددة المتغيرات متزامنة عبر HART: تتميز هذه الوحدة بمودمات HART مستقلة على جميع القنوات الثمانية، مما يسمح لمشغلي المصنع باستخراج المتغيرات الثانوية والثالثية للعملية من جهاز ميداني واحد. يمكن لجهاز قياس تدفق الكتلة الذكي الواحد نقل تدفق الكتلة عبر حلقة 4-20 مللي أمبير بينما ينقل في الوقت نفسه كثافة السائل ودرجة الحرارة عبر الطبقة الرقمية، مما يقلل من إجمالي تكاليف تركيب الكابلات بنسبة 50%.

• الصيانة التنبؤية للأصول وتشخيص الأدوات: تتجاوز واجهة HART الرقمية الترشيح التناظري القياسي لاستطلاع تشخيصات صحة الأدوات الخام بشكل مستمر. تراقب الوحدة انحراف المستشعر، وانسداد خطوط النبض، وتدهور حركة الصمامات، وتنقل تحذيرات الأجهزة إلى أنظمة السلامة قبل أن يتعطل الجهاز الميداني فعليًا بالكامل.

• الاستقرار الميكانيكي الصلب منخفض الكتلة: تزن البطاقة خفيفة الوزن فقط 0.49 رطل، وتستخدم مسارات محاذاة صلبة مصبوبة بالحقن تثبت بإحكام في رفوف حوامل DeltaV. يقلل هذا التصميم الميكانيكي من الاهتزاز التوافقي المستمر الناتج عن المضخات الطرد المركزي الثقيلة، مما يمنع تآكل الاحتكاك والتأريض الشراري للمسامير.

• كبت الضوضاء ذات الوضع المشترك عالي المقاومة: تواجه خزائن التجميع الصناعية غالبًا تداخلًا كهرومغناطيسيًا شديدًا (EMI) من محركات التردد المتغير المجاورة (VFDs). تدمج هذه الوحدة درع إدخال تفاضلي نشط ومرشحات رفض الوضع المشترك، مما يعادل الضوضاء المتناوبة الناجمة ويحافظ على استقرار حلقات القياس 4-20 مللي أمبير بشكل مثالي.

الأسئلة المتكررة

• هل تصل بطاقة KJ3102X1-BA1 هذه في علبتها الأصلية من الشركة المصنعة؟

  نعم. نبيع هذا المكون حصريًا كمنتج جديد 100% وأصلي من المصنع. تبقى الوحدة مختومة داخل غلاف إيمرسون المضاد للكهرباء الساكنة الأصلي غير المفتوح داخل علبة الشركة المصنعة، مع الحفاظ على جميع أرقام السلسلة الرسمية، ورموز تتبع الأصول، وملصقات مراقبة الجودة سليمة.

• هل يمكنني استبدال وحدة نشطة على الحامل دون إيقاف الحلقة؟

  نعم. تدعم هذه الوحدة الإزالة والإدخال تحت الطاقة بالكامل (RIUP). يمكن لفنيي الصيانة سحب بطاقة قديمة وإدخال هذه الوحدة الجديدة مباشرة في فتحة حامل DeltaV النشطة والمزودة بالطاقة دون مقاطعة خطوط الطاقة أو البيانات على رف التحكم المحيط.

• هل تدعم هذه الوحدة أجهزة الإرسال التقليدية 4-20 مللي أمبير غير المدعومة بتقنية HART؟

  نعم. تعالج الأجهزة الداخلية إشارات 4-20 مللي أمبير التناظرية القياسية بنفس طريقة البطاقات التناظرية التقليدية. إذا تم توصيل قناة بجهاز إرسال قديم غير مدعوم بتقنية HART، تلتقط الوحدة حلقة التيار بدقة مع تعطيل طبقة المودم الرقمية لذلك المنفذ المحدد.

• كيف يجب تأريض درع الإشارة للحفاظ على بيانات HART دقيقة؟

  قم بإنهاء دروع كابلات الأدوات عند نقطة تأريض واحدة على شريط التأريض الرئيسي لإطار الحامل. تجنب تأريض الدرع في كل من رأس جهاز الإرسال وخزانة التجميع، حيث يمكن لتيارات حلقة التأريض أن تشوه إشارات التردد العالي لتقنية HART (FSK).
