تفاصيل المنتج
نظرة عامة على المنتج

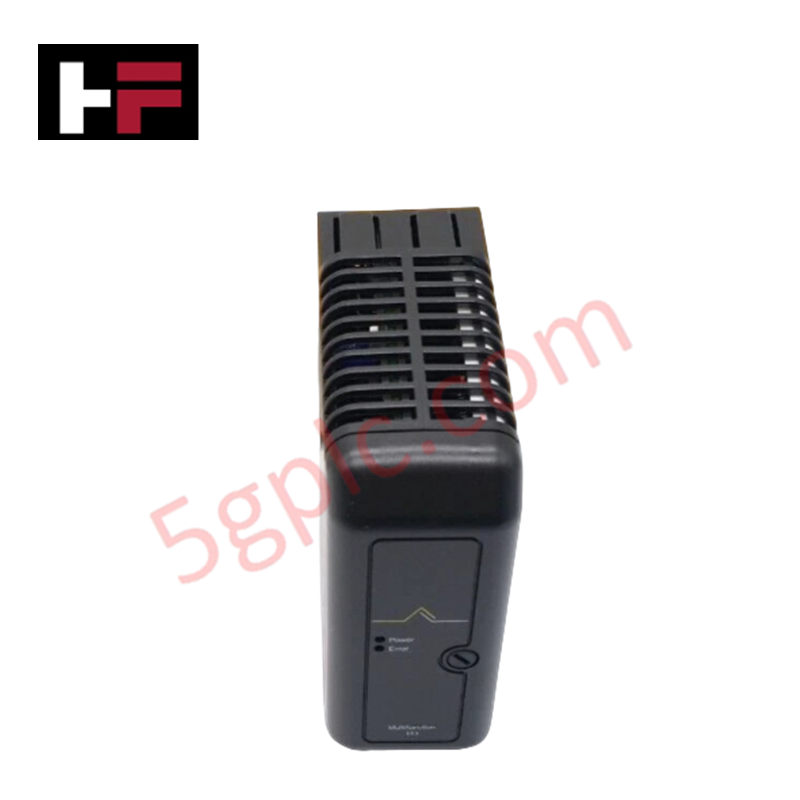

تعمل وحدة Emerson KJ3006X1-BA1 كواجهة اتصال HART (محول عن بعد قابل للعنونة على الطريق السريع) عالية الأداء مصممة لمنصة نظام التحكم الموزع DeltaV (DCS). تربط هذه البطاقة الذكية بين أدوات الحقل الذكية وبيئة التحكم المركزية. تقوم الأجهزة بإضافة إشارة HART الرقمية فوق حلقات العمليات التناظرية القياسية بجهد 24 فولت تيار مستمر، مستخرجة المتغيرات التشخيصية وبيانات المستشعرات متعددة المتغيرات ومعلمات معايرة الجهاز في نفس الوقت دون تعطيل إشارة التحكم الأساسية. نضمن وصول وحدة اتصال HART هذه بحالة جديدة 100% ومختومة من المصنع الأصلي.
المواصفات الفنية
| المعلمة | قيمة المواصفة |
| الشركة المصنعة | إيمرسون لحلول الأتمتة |
| خط الإنتاج | شبكة تحكم دلتا في |
| رقم الموديل | KJ3006X1-BA1 |
| وظيفة الوحدة | واجهة اتصال HART |
| طلب طاقة الناقل المحلي | 12 فولت تيار مستمر عند 300 مللي أمبير |
| تصنيف دائرة الحقل | 24 فولت تيار مستمر (مدعوم ببروتوكول HART) |
| نطاق درجة حرارة التشغيل | -40°م إلى 70°م (-40°ف إلى 158°ف) |
| نطاق الرطوبة النسبية | 5% إلى 95% بدون تكاثف |
| مقاومة الملوثات المحمولة جوًا | بيئة شديدة من الفئة G3 حسب معيار ISA-S71.04 |
| مقاومة الصدمات الميكانيكية | 10 جرام (موجة نصف جيبية لمدة 11 مللي ثانية) |
| تحمل الاهتزاز | 1 مم من الذروة إلى الذروة (5-16 هرتز) / 0.5 جرام (16-150 هرتز) |
| الموافقة في أمريكا الشمالية | الفئة الأولى، القسم 2، المجموعات A، B، C، D (T4 عند 70°م) |
| شهادة المخاطر العالمية | مطابق لمنطقة ATEX/IECEx 2 (Ex nA IIC) |
| الأبعاد الفيزيائية | 10.4 سم × 3.0 سم × 10.9 سم |
| الوزن الصافي للوحدة | 0.14 كجم (0.31 رطل) |
مزايا هندسية
-
طلاء مطابق ISA-S71.04 G3 يحمي من الغازات المسببة للتآكل: تدمج لوحة الدائرة معايير حماية كيميائية متقدمة تلبي المعيار الصارم ISA-S71.04 G3. يمنع هذا الحماية الصناعية جزيئات الكبريت والكلور والرطوبة المتخصصة في الجو من التسبب في نمو تفرعات النحاس أو تآكل الاتصالات، مما يسمح بتشغيل مستقر داخل مصانع الورق ومصافي المواد الكيميائية وبنية معالجة مياه الصرف الصحي.
-
امتصاص الصدمات الميكانيكية الشديدة وتخميد الاهتزاز: تسمح البنية الداخلية الثقيلة لهذه الوحدة بامتصاص الإجهاد الاهتزازي عالي التردد حتى 0.5 جرام والصدمات الميكانيكية الشديدة حتى 10 جرام. تمنع هذه العزل الميكانيكي التشققات الدقيقة على المكثفات المركبة على السطح وتمنع فصل أطراف اللوحة عند تركيب رف الإدخال/الإخراج مباشرة على آلات الاهتزاز أو منصات الضواغط.
-
تصميم حراري منخفض الاستهلاك للخزائن المختومة: تستهلك هذه الوحدة الصغيرة التي تزن 0.14 كجم فقط 300 مللي أمبير من خط الناقل المحلي 12 فولت تيار مستمر، مما يحد من تحويل الطاقة الكهربائية إلى حرارة. يسمح البصمة الحرارية المنخفضة للغاية بتكوينات تخطيط أفقية عالية الكثافة داخل حاويات NEMA 4X المختومة وغير المهواة دون التسبب في ارتفاعات محلية في درجة الحرارة تتجاوز تصنيف الوحدة البالغ 70°م.
-
التركيب المباشر في المناطق الخطرة يبسط تصميم حلقة السلامة الذاتية: الامتثال الكامل لمنطقة ATEX/IECEx 2 (Ex nA IIC) ومعايير الفئة الأولى، القسم 2 يسمح لفريق الهندسة بتركيب هذه الوحدة مباشرة داخل مناطق المعالجة. تقرب هذه الاستراتيجية الوحدة من الأدوات الفيزيائية، مما يلغي الحاجة إلى كابلات حماية ميدانية مكلفة ويجنب حسابات انخفاض الجهد المرتبطة بغرف التحكم المركزية البعيدة.
الأسئلة المتكررة
-
هل تصل بطاقة KJ3006X1-BA1 هذه داخل تغليف المصنع الأصلي؟
نعم. نحن نوفر ونورد هذا المكون الصلب حصريًا كمنتج جديد 100% وأصلي من المصنع. تبقى الوحدة غير ملامسة تمامًا داخل غلاف إيمرسون الواقي من الكهرباء الساكنة داخل العلبة الرسمية للمصنع، محتفظة بجميع أشرطة الأمان الأصلية، وملصقات تتبع الباركود، وختم مراقبة الجودة.
-
هل يمكنني استبدال هذه البطاقة دون إيقاف تشغيل وحدة تحكم دلتا في الرئيسية؟
نعم. يدعم هيكل ناقل دلتا في الأساسي الإزالة والإدخال تحت الطاقة (RIUP) بالكامل. يمكنك فصل بطاقة معطلة بأمان وإدخال هذه الوحدة الجديدة في فتحة اللوحة الخلفية النشطة دون انقطاع الطاقة عن البطاقات المحيطة أو تعطيل حسابات الحلقات الحية النشطة عبر الشبكة الموزعة.
-
كيف تتعامل هذه الوحدة مع الإشارات التناظرية القياسية إذا فشل شبكة HART الرقمية؟
تدير KJ3006X1-BA1 تراكب حزمة البيانات الرقمية بشكل مستقل عن طبقة حلقة التيار الأساسية. إذا تعرض جهاز ميداني لفشل في برنامج HART الرقمي أو انقطاع الاتصال، تستمر الطبقة الفيزيائية الأساسية في نقل متغير العملية التناظري القياسي بأمان، مما يحمي الأقفال التلقائية الأساسية.
-
هل هناك متطلبات تباعد محددة للحفاظ على تصنيف T4 الحراري عند 70°م؟
بينما يقلل الاستهلاك المنخفض للطاقة من توليد الحرارة الداخلية، يجب عليك الحفاظ على إرشادات تباعد فتحات حامل دلتا في القياسية لضمان تدفق هواء الحمل الحراري الكافي. تأكد من أن درجة حرارة الحاوية المحيطة لا تتجاوز 70°م، واحتفظ بفتحات التهوية العلوية والسفلية للحامل خالية من حزم الأسلاك لتعظيم كفاءة التبريد.
