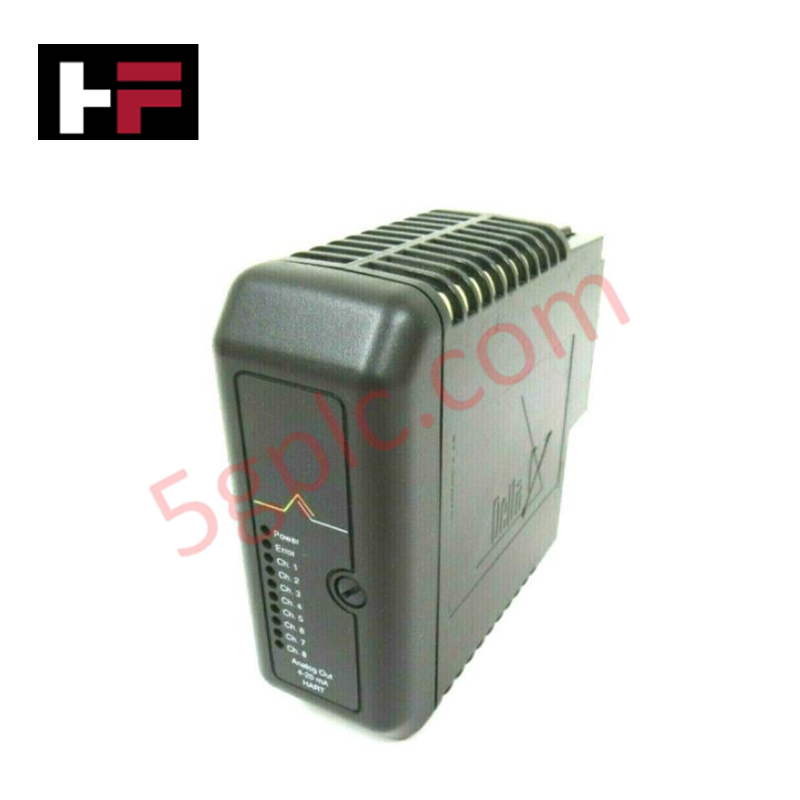

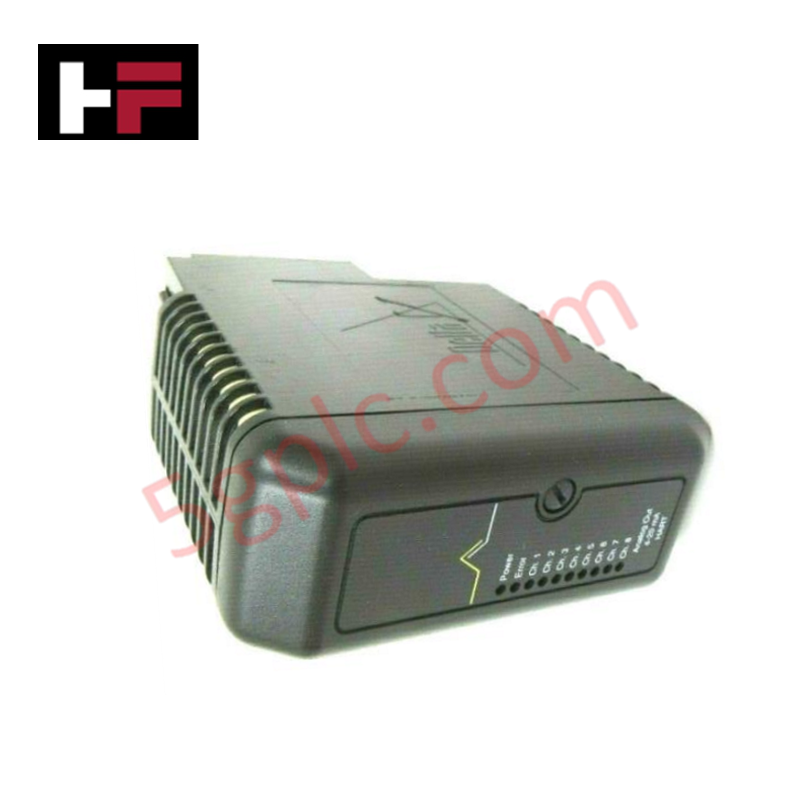

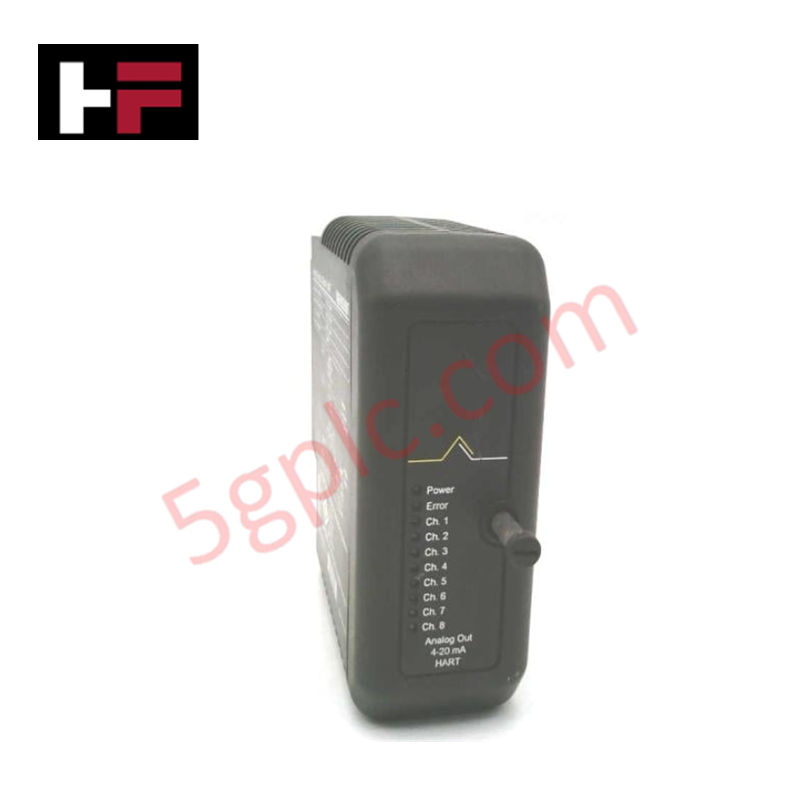

إيمرسون KJ3002X1-BE1 دلتا في وحدة إخراج تماثلي HART بثمانية قنوات

نظرة عامة على المنتج

يعمل Emerson KJ3002X1-BE1 كوحدة إخراج تناظرية عالية الأداء بثماني قنوات ضمن منصة نظام التحكم الموزع DeltaV (DCS). تخدم هذه الوحدة كواجهة الأجهزة الأساسية لضبط معدات التحكم الميداني المستمر، بما في ذلك مواضع صمامات التحكم الهوائية، ومحركات السرعة المتغيرة، ومحولات التيار إلى ضغط (I/P). من خلال تراكب إشارات HART الرقمية (Highway Addressable Remote Transducer) على حلقات الإشارة التناظرية 4-20 مللي أمبير القياسية، تنقل الوحدة بيانات تشخيص الجهاز ذات الاتجاهين إلى برنامج إدارة الأصول دون مقاطعة قيمة التحكم التناظرية. نضمن وصول وحدة الإخراج التناظرية هذه بحالة جديدة 100% ومختومة من المصنع الأصلي.

المواصفات الفنية

مزايا هندسية

• واجهة إدارة الأصول HART ذات الاتجاهين: تدمج هذه الوحدة مودم رقمي داخلي لكل قناة إخراج لنقل تنبيهات الجهاز المتقدمة وحالات المعايرة إلى محطة الهندسة. يقوم المهندسون بمسح تحركات جذع الصمام، ومقاومات الحلقة، ومقاييس صحة المشغل مباشرة عبر خط إشارة 4-20 مللي أمبير، مما يلغي الحاجة إلى حلقات اختبار ميدانية فعلية.

• تثبيت الطاقة والإشارة منخفض المقاومة: تقلل الدائرة الداخلية للإخراج بجهد 24 فولت تيار مستمر من انحراف مقاومة الحلقة أثناء ذروة العمليات. يضمن هذا التنظيم الحراري أن تحافظ كل قناة على تيارات حلقة مستقرة للغاية حتى عند تشغيل صمامات التحكم عبر مسافات ميدانية طويلة من خلال مسارات أنابيب المصنع ذات درجات الحرارة العالية.

• امتصاص الاهتزازات الميكانيكية القوي: بوزن 1.43 رطل بالضبط، يتميز الغلاف الميكانيكي بمشابك هيكلية متشابكة صلبة تثبت بقوة على حوامل DeltaV I/O القياسية. يمتص هذا الربط الهيكلي الإجهاد الميكانيكي الناتج عن طرق الأنابيب الهيكلية أو اهتزازات التوربينات عالية الضغط المجاورة، مما يلغي انقطاعات ناقل الحافلة الخلفي العرضية.

• تبديد حراري مبسط متعدد القنوات: تحسن مواضع المكونات مسارات تدفق الهواء بالحمل الحراري الساكن عبر غلاف الوحدة عند تركيبها على حامل أفقي. يسرع هذا التصميم من استخراج الحرارة من محركات الحلقة النشطة، مما يمنع تكون نقاط ساخنة محلية داخل صناديق NEMA المثبتة على الجدران وغير المهواة.

الأسئلة الشائعة

• هل تصل وحدة الإخراج التناظرية KJ3002X1-BE1 هذه في عبوة مختومة من المصنع الأصلي؟

  نعم. نبيع هذه الوحدة فقط كوحدة أصلية جديدة 100% مختومة من المصنع. تبقى المكونات مختومة بالكامل داخل كيس الحاجز المضاد للكهرباء الساكنة الخاص بإيمرسون ضمن التغليف الرسمي للشركة، مع الاحتفاظ بجميع ملصقات الأمان الأصلية، وأكواد تتبع الرقم التسلسلي، والكتيبات المصنعية.

• هل يمكنني استبدال وحدة الإخراج هذه بينما يظل نظام الإدخال/الإخراج الآخر قيد التشغيل؟

  نعم. تدعم الوحدة خاصية الإزالة والإدخال تحت التشغيل (RIUP) بالكامل عند استخدامها مع حوامل DeltaV النشطة القياسية. يقوم فني الصيانة بسحب الوحدة المعطلة من فتحة الحامل وتأمين الوحدة الجديدة دون عزل خط ناقل 24 فولت تيار مستمر أو مقاطعة حلقات التحكم لبطاقات الأجهزة المجاورة.

• هل تتطلب هذه البطاقة مصدر طاقة خارجي لتشغيل حلقات 4-20 مللي أمبير؟

  تستخدم الوحدة طاقة الحقل 24 فولت تيار مستمر الموزعة عبر كتلة طرف الحامل لتوليد حلقات التيار. تأكد من أن كتلة توزيع الطاقة الرئيسية لنظامك توفر التيار الكافي لتلبية متطلبات الحمل الكاملة للثماني قنوات عند التشبع الكامل 20 مللي أمبير.

• ما نوع الكابلات الميدانية التي تحافظ على سلامة إشارة HART بشكل أفضل؟

  لحماية طبقة الاتصال الرقمية عالية التردد HART من التداخل الكهرومغناطيسي الصناعي (EMI)، استخدم دائمًا كابلات مزدوجة ملتوية ومظللة عالية الجودة. قم بتأريض دروع الكابلات في نقطة واحدة على إطار حامل الطرف لمنع ضوضاء حلقة التأريض من تلف البيانات.
