تفاصيل المنتج

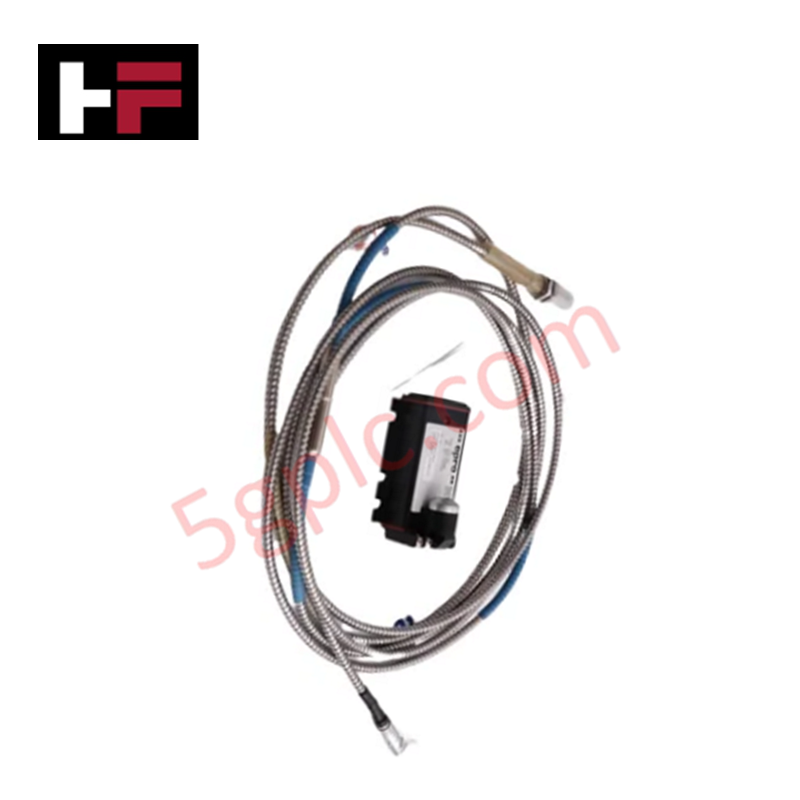

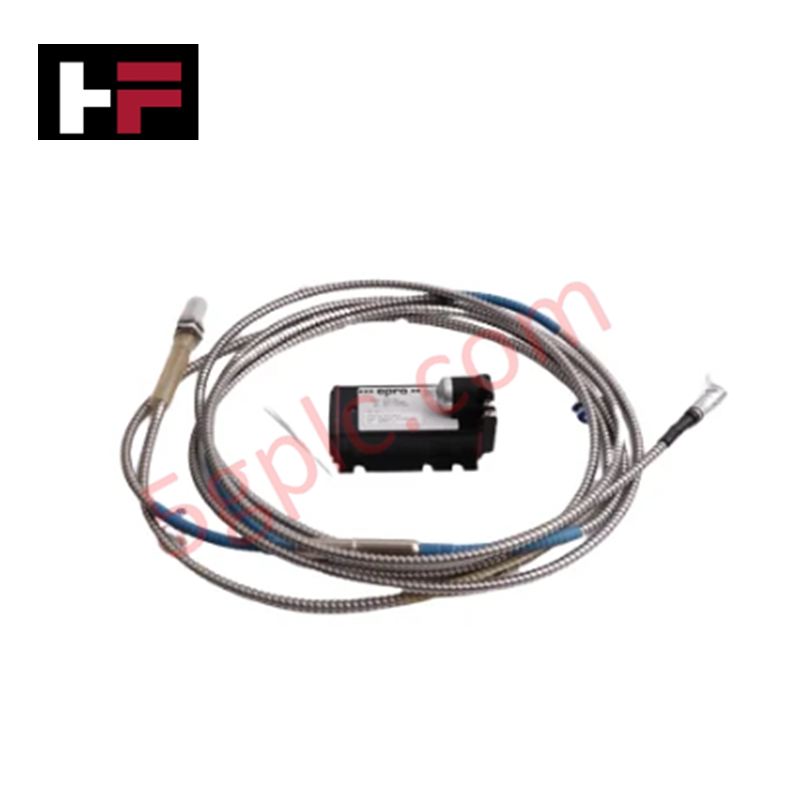

مصمم لقياس الإزاحة بدون تلامس في أنظمة مراقبة الآلات، يوفر Emerson Epro PR6423/000-031-CN (PR6423/000-031-CN) تنفيذًا مباشرًا فيزيائيًا/كهربائيًا.
المواصفات الفنية
| المعلمة | المواصفة |
|---|---|
| النموذج | PR6423/000-031-CN |
| العلامة التجارية | Emerson Epro |
| المنشأ | ألمانيا |
| الوزن | حوالي 0.2 كجم |
| الأبعاد | هندسة غلاف مسبار قياسية |
| درجة حرارة التشغيل | -35 درجة مئوية إلى +200 درجة مئوية (المستشعر) |
| استهلاك الطاقة | يتطلب إثارة اسمية |
| نطاق القياس | 8 مم |
| الفجوة الهوائية | 0.5 مم |
| درجة الحماية | IP66 |
مقياس مسبار التيار الدوامي
يستخدم PR6423/000-031-CN الحث الكهرومغناطيسي لتوفير خرج خطي يتناسب مع مسافة الهدف. تم معايرة عامل المقياس التزايدي (ISF) إلى 8 فولت/مم (+/- 5%) عند درجات حرارة التشغيل الاسمية لضمان التوافق مع وحدات المراقبة القياسية من Epro. يتطلب التحقق الدقيق من جهد الفجوة أثناء التشغيل الأولي التأكد من أن المسبار يعمل ضمن منطقة القياس الخطية، مع استهداف عادةً خط أساس -10 فولت تيار مستمر في منتصف النطاق نسبةً إلى خرج محول الإشارة. تشير الانحرافات عن هذا المقياس إلى احتمال وجود انحراف ميكانيكي أو عدم تجانس في مادة الهدف.
الأسئلة المتكررة
س: هل يتطلب رأس مستشعر PEEK احتياطات خاصة أثناء التركيب؟
ج: نعم. رغم أن PEEK يوفر استقرارًا حراريًا وميكانيكيًا ممتازًا، يجب تجنب استخدام مفاتيح فك الربط ذات الفك المعدني مباشرة على الرأس لتفادي خدوش السطح التي قد تسبب ضوضاء في الإشارة.
س: هل تصنيف IP66 ينطبق على كابل التجميع والموصل؟
ج: ينطبق تصنيف IP66 على رأس المستشعر فقط. يتطلب تجميع الموصل حماية بيئية إضافية إذا تعرض مباشرة لتسرب السوائل أو لغسيل عالي الضغط في الموقع.
إرشادات التركيب الميداني
- ثبت المستشعر في حامل صلب معزول عن الاهتزاز لتقليل الضوضاء الميكانيكية الخارجية.
- حافظ على قطر عمود لا يقل عن 25 مم لمنطقة الهدف لضمان كثافة تدفق خطية.
- تأكد من ضبط الفجوة الهوائية الأولية إلى 0.5 مم باستخدام مقياس شعور غير معدني لتجنب تلف رأس المسبار.
- مرر الكابل المعزول بـ PTFE عبر أنبوب معدني مؤرض، مع إبقاء السلك بعيدًا عن خطوط التيار المتردد عالية التيار لتقليل التداخل الكهرومغناطيسي المستحث.
- شد صواميل القفل وفقًا لمواصفات عزم الدوران الميكانيكية القياسية لغلاف الفولاذ المقاوم للصدأ لمنع الارتخاء أثناء الاهتزاز التشغيلي.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
