تفاصيل المنتج

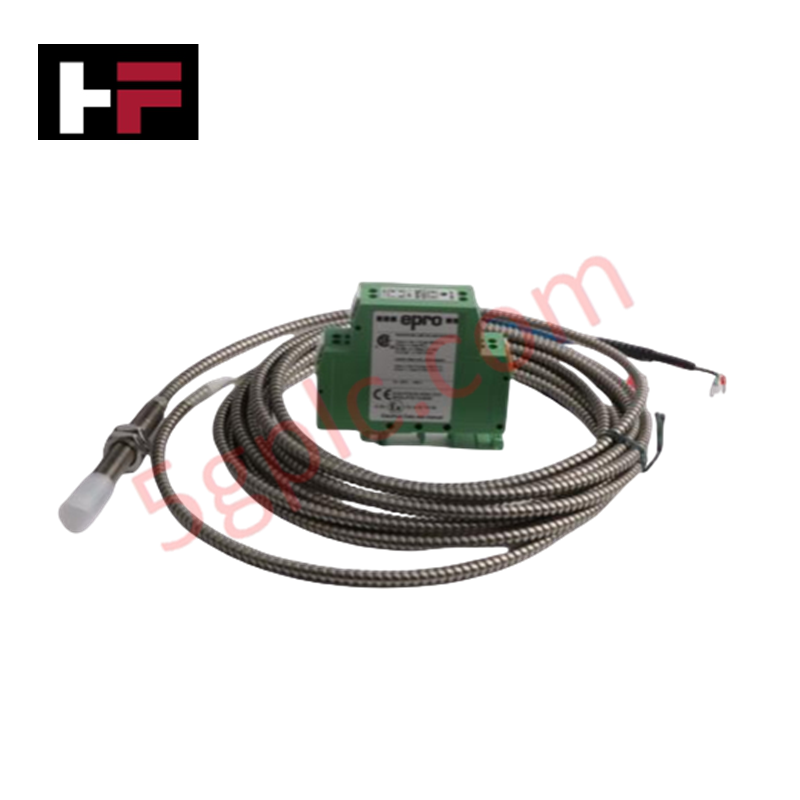

مُكوَّن لالتقاط إزاحة العمود بتردد عالٍ في الآلات الدوارة، يوفر نظام مستشعر القرب التيار الدوامي Emerson Epro CON041+PR6423/004-030-CN (PR6423/004-030-CN) تنفيذًا مباشرًا للمعالجة الديناميكية والثابتة للإشارات.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | CON041+PR6423/004-030-CN |
| العلامة التجارية | Emerson Epro |
| الأبعاد | خيط علبة 65 مم (المسبار) |
| درجة حرارة التشغيل | 0 درجة مئوية إلى 45 درجة مئوية (نطاق المعايرة) |
| استهلاك الطاقة | غير محدد |
المراقبة الميكانيكية وتكامل TSI
تستخدم سلسلة PR6423 الحث بالتيار الدوامي لقياس الفجوة بين طرف المسبار والدوار المعدني. يتطلب تحليل ديناميكيات الدوار الناجح معايرة دقيقة لمسبار التيار الدوامي لضمان بقاء خرج جهد المحول متناسبًا خطيًا مع إزاحة العمود. أثناء التشغيل، يجب على المستخدمين إجراء تحقق من جهد الفجوة، مستهدفين نقطة مركزية -10 فولت تيار مستمر لضمان بقاء الإشارة ضمن النطاق الديناميكي الخطي. للحفاظ على التقاط موجات عالية الدقة، يستخدم النظام كبحًا فعالًا للتداخل المتبادل من خلال توجيه كابلات المحورية عالية التردد بشكل مستقل عن مصادر الضوضاء الكهرومغناطيسية، مما يمنع التداخل مع كشف اللامركزية والاهتزاز المداري للعمود.
الأسئلة المتكررة
س: هل يمكن تعديل كابل المحوري بطول 8.0 م أو إنهاؤه ميدانيًا؟
ج: لا. يتم معايرة نظام CON041 وPR6423 في المصنع كزوج متطابق. يؤدي تعديل طول الكابل أو استبدال موصل Lemo إلى تغيير مقاومة النظام وتردد الرنين، مما يسبب أخطاء كبيرة في القياس.
س: هل النظام متوافق مع مواد الأعمدة غير الحديدية؟
ج: لا. عامل المقياس التزايدي (ISF) بقيمة 8 فولت/مم مُحسّن للأهداف الفولاذية القياسية. استخدام هذا المستشعر على أسطح غير حديدية يؤدي إلى استجابة إشارة غير خطية وحساسية قياس منخفضة.
إرشادات التركيب الميداني
- تركيب المسبار: ثبت المستشعر في حامل صلب معزول عن الاهتزاز لضمان أن الإزاحة المقاسة تتعلق بالعمود وليس بغلاف الآلة.
- ضبط الفجوة: استخدم مقياس شعور معاير لتحديد فجوة هوائية اسمية 0.5 مم. تحقق من وضع طرف المستشعر لاستيعاب كامل نطاق التمدد الحراري والحركة الديناميكية للعمود دون تماس ميكانيكي.
- التأريض: أنهِ دروع الكابلات عند حافلة تأريض مخصصة للأجهزة. تأكد من تأريض غلاف محول CON041 بشكل صحيح لتقليل الضوضاء ذات الوضع المشترك وحلقات التأريض.
- البيئة: وجه كابلات الإشارة عبر مواسير مخصصة، منفصلة عن خطوط الطاقة عالية الجهد وكابلات مخرجات محولات التردد، لمنع التداخل الكهرومغناطيسي.
