تفاصيل المنتج

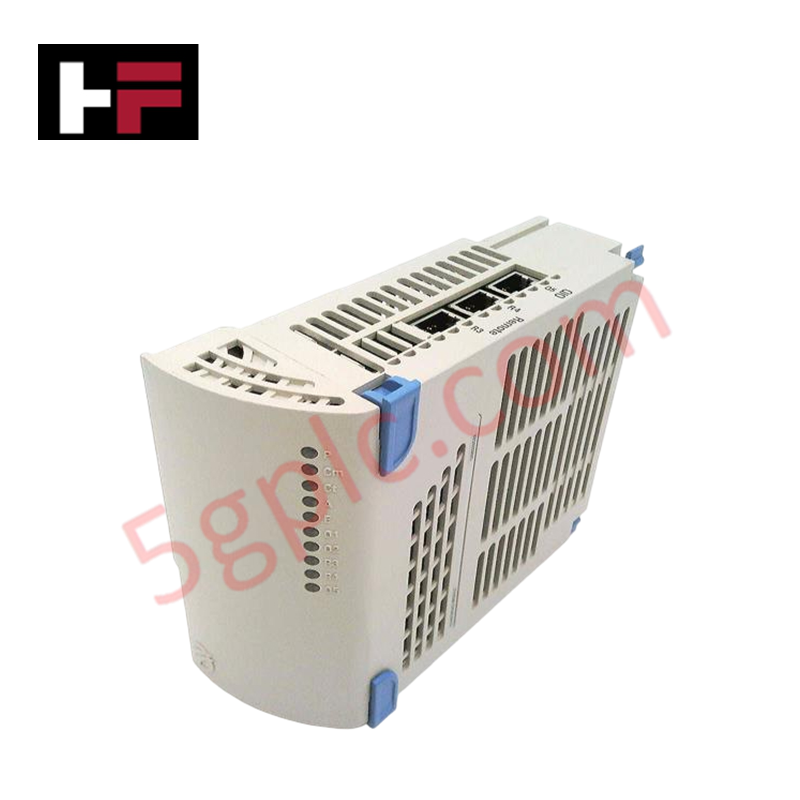

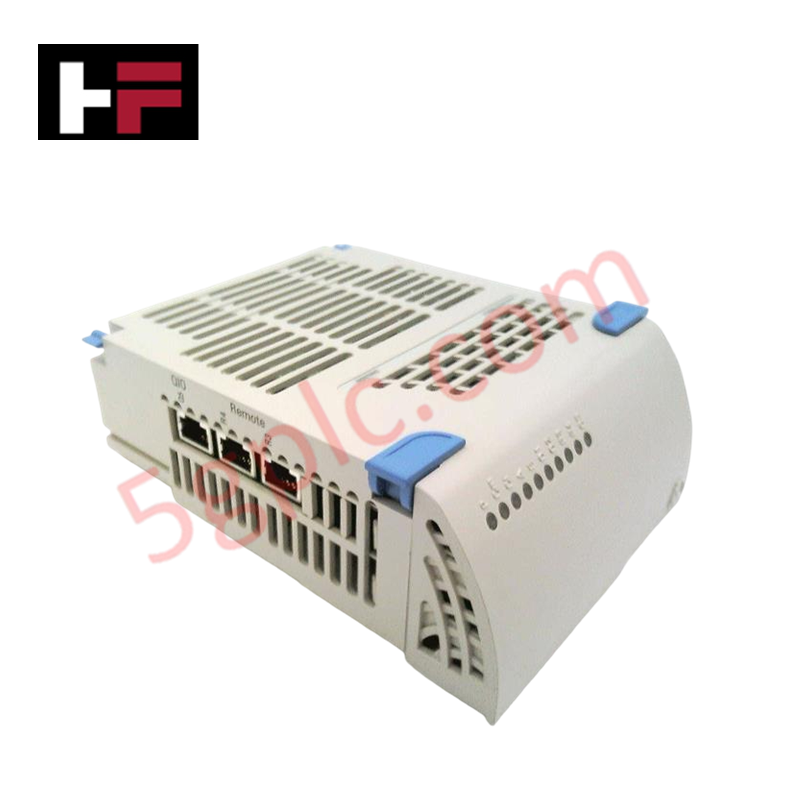

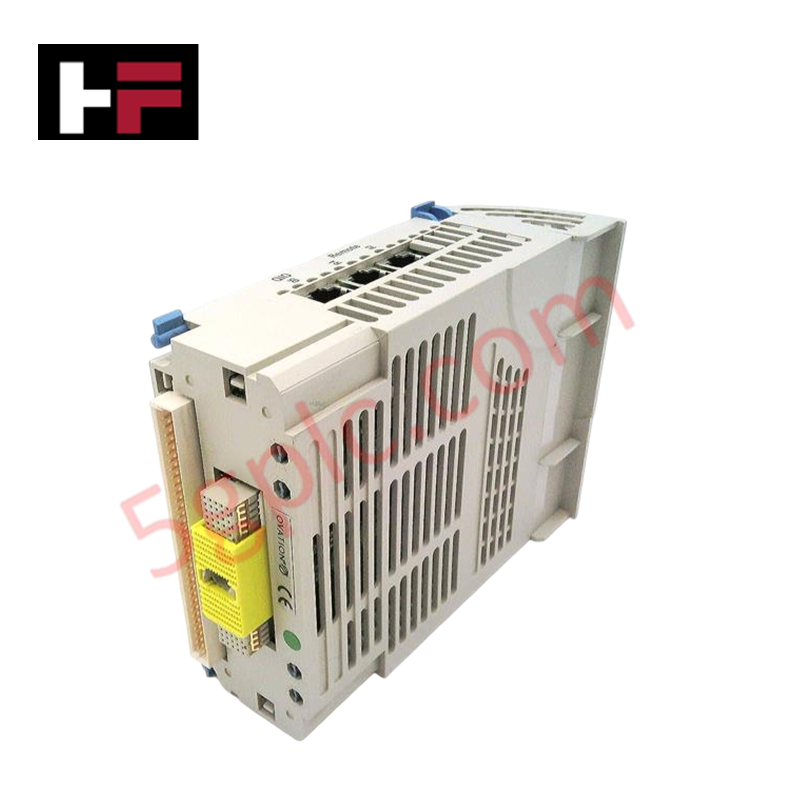

يعمل Emerson 5X00481G04، المعروف أيضًا باسم وحدة المعالجة OCR1100، كمكون مادي مخصص للتحكم في التعديل، وتنفيذ المنطق التسلسلي، وجمع البيانات ضمن منصات نظام التحكم الموزع Ovation.
المواصفات المادية
| المعامل | المواصفة |
|---|---|
| النموذج | 5X00481G04 (OCR1100) |
| العلامة التجارية | Emerson |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.2 كجم |
| الأبعاد | 20 سم × 20 سم × 8 سم |
| درجة حرارة التشغيل | نطاق المعيار الصناعي |
| استهلاك الطاقة | 40 W |
| جهد الإدخال | 24 VDC |
| أقصى نقاط | 32,000 |
بروتوكول حلقة HART 4-20 mA
يستخدم متحكم OCR1100 بنية تعتمد على إنتل لمعالجة استراتيجيات التحكم المعقدة عبر 32,000 نقطة قابلة للتكوين. يدعم تنفيذ خمسة مهام تحكم منفصلة في وقت واحد بسرعات حلقات تتراوح بين 10 مللي ثانية و30 ثانية. يدير المعالج مسح الإدخال، ومنطق مخطط التحكم، ودورات مسح الإخراج، مما يضمن توقيتًا حتميًا لكل من مهام التحكم المعرفة مسبقًا والمختارة من قبل المستخدم. يتميز النظام بنظام فرعي متكامل لتسلسل الأحداث (SOE) بدقة 1 مللي ثانية لتتبع الحالة الرقمية عالية السرعة، مما يسهل التحليل التشخيصي للتقلبات السريعة في النظام. تتصل الوحدة مباشرة بشبكة Ovation والأنظمة الفرعية للإدخال/الإخراج الخارجية للحفاظ على أداء الحلقة وسلامة البيانات عبر البنية الموزعة.
الأسئلة المتكررة
س: هل تدعم وحدة المعالجة OCR1100 خاصية التبديل الساخن للصيانة؟
ج: تم تصميم وحدات تحكم Ovation للاندماج داخل رف التحكم؛ ومع ذلك، يجب تنفيذ إجراءات التبديل الساخن وفقًا لتكوينات التكرار البرمجية الخاصة بالنظام لضمان عدم تعطل حلقات التحكم النشطة أثناء التبديل بين الأساسي والثانوي.
س: هل يمكن استبدال البطارية الداخلية دون إزالة المعالج من الرف؟
ج: تتطلب وحدة المعالجة وصول صيانة محدد؛ يرجى الرجوع إلى دليل الأجهزة الخاص بالنظام لإجراءات استبدال البطارية، حيث يتضمن ذلك عادةً إزالة الوحدة من الهيكل للوصول إلى مكون النسخ الاحتياطي للطاقة الداخلي.
إرشادات التركيب الميداني
- تحقق من تخصيص الفتحة وحالة طاقة الرف قبل إدخال وحدة 5X00481G04 في هيكل Ovation.
- قم بمحاذاة الوحدة مع موصلات اللوحة الخلفية، مع التأكد من تثبيتها بإحكام لتسهيل توصيل الطاقة والبيانات عبر ناقل Ovation.
- وصل أسلاك مصدر 24 VDC إلى وحدة توزيع الطاقة في الهيكل، مع ضمان ثبات مستويات الجهد لمنع إعادة تعيين المعالج.
- تأكد من بقاء بيئة الخزانة ضمن حدود درجة الحرارة المحددة، مع توفير تدفق هواء كافٍ لتبديد 40 W من الطاقة الحرارية الناتجة عن المعالج.
- أكد تأريض النظام بشكل صحيح، وربط الهيكل بالأرضي الرئيسي للمعدات لتقليل تأثير التداخل الكهرومغناطيسي (EMI) على أداء المعالج.
