تفاصيل المنتج

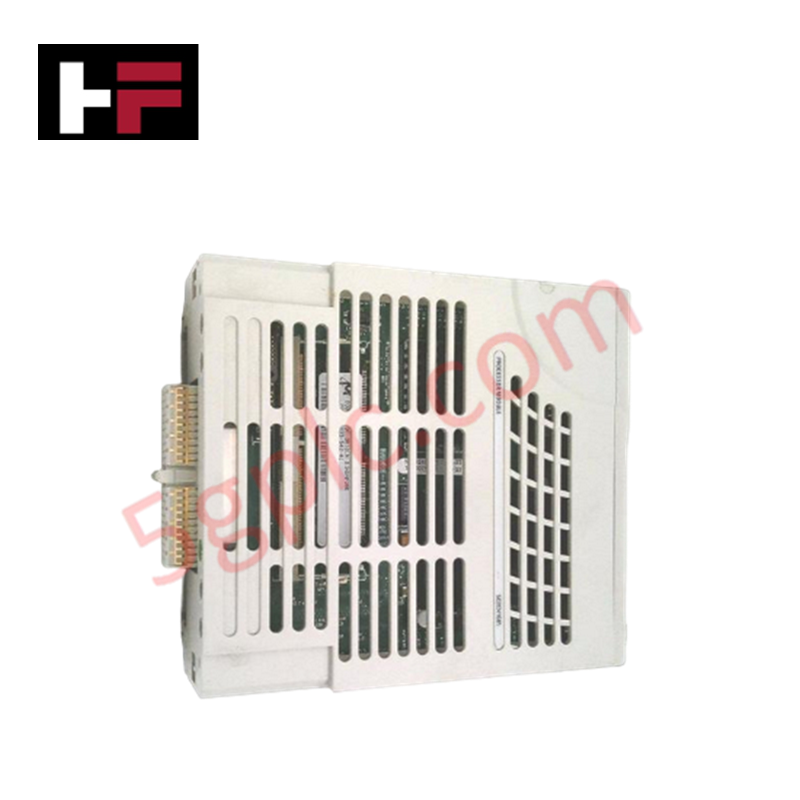

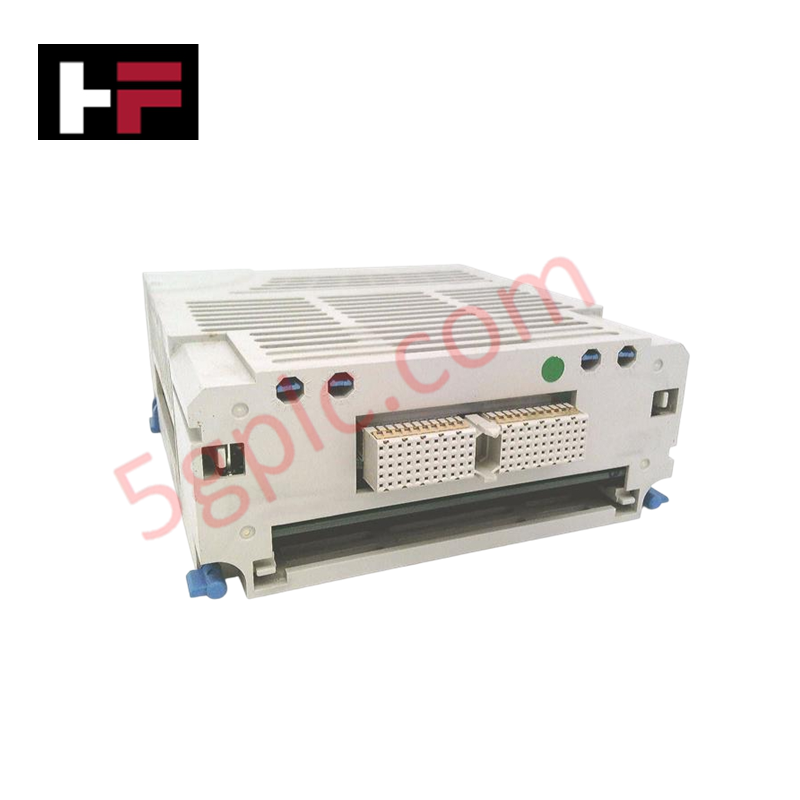

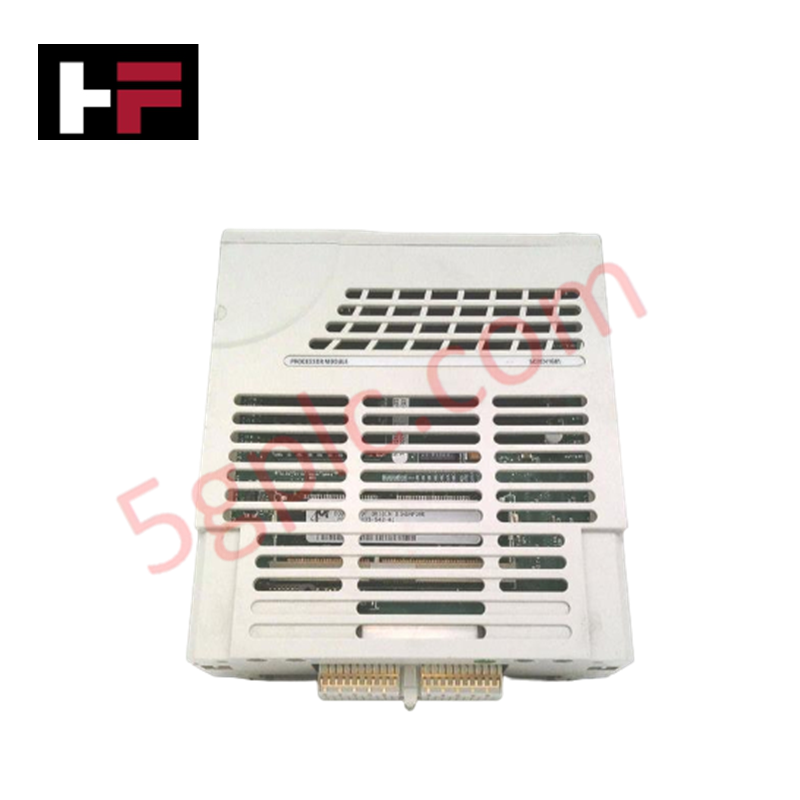

مُكوَّن لتنفيذ العمليات عالية السرعة في منصات Ovation OCR 1100، يوفر Emerson 5X00481G01 (5X00481G01) تنفيذًا مباشرًا للمهام المنطقية والتحكم الآلي باستخدام معمارية وحدة المعالجة المركزية Atom.
مواصفات الأجهزة
| المعلمة | المواصفة |
|---|---|
| النموذج | 5X00481G01 |
| العلامة التجارية | Emerson |
| الأصل | محدد من قبل الشركة المصنعة |
| الوزن | 2.5 كجم |
| الأبعاد | 220 مم × 200 مم × 80 مم |
| درجة حرارة التشغيل | -40 درجة مئوية إلى 70 درجة مئوية |
| استهلاك الطاقة | < 25 W |
| المعالج | وحدة معالجة مركزية Atom |
| الذاكرة | 1 جيجابايت DDR3 |
بروتوكول حلقة HART 4-20 مللي أمبير
يعمل وحدة 5X00481G01 كوحدة المعالجة المركزية الأساسية لعقدة تحكم Ovation OCR 1100. تتولى دورات المسح الحتمية المطلوبة لبيانات أجهزة الحقل، بما في ذلك دعم اتصالات بروتوكول حلقة HART 4-20 مللي أمبير عند التوصيل بوحدات الإدخال/الإخراج التناظرية المناسبة. تدير وحدة المعالجة التنفيذ المنطقي في الوقت الحقيقي، وتسجيل البيانات التاريخية، والتواصل مع ناقل الحافلة الخلفية لـ Ovation. تضمن معمارته الداخلية سرعة عالية في نقل البيانات لمسح الإدخال/الإخراج وحساب متغيرات العملية. يحافظ التصميم على تزامن صارم مع توقيت النظام بأكمله، مما يسهل تبادل البيانات بسلاسة عبر شبكة DCS مع الحفاظ على مقاومة بيئية للنشر الصناعي.
الأسئلة المتكررة
س: هل تدعم وحدة 5X00481G01 توافق فلاش البرنامج الثابت مع عقد التحكم القديمة؟
ج: يعتمد التوافق مع سلسلة معينة من وحدات التحكم على إصدار البرنامج الثابت الحالي للنظام بأكمله. تأكد من تحديث برنامج وحدة التحكم إلى إصدار متوافق قبل محاولة استبدال وحدة المعالجة المركزية لعقدة موجودة لتجنب عدم تطابق الاتصالات على شبكة DCS.
س: هل هناك متطلبات محددة لمصدر الطاقة لمدخل 24 فولت تيار مستمر؟
ج: تتطلب الوحدة مدخل 24 فولت تيار مستمر منظم. تأكد من أن مصدر الطاقة قادر على تلبية تيار بدء التشغيل والحفاظ على استقرار الجهد ضمن الحدود المحددة لمنع إعادة تعيين المعالج أو عدم استقرار تنفيذ المنطق.
إرشادات التركيب الميداني
- تأكد من فصل طاقة هيكل وحدة التحكم قبل تركيب وحدة المعالجة المركزية 5X00481G01 في فتحة وحدة التحكم الأساسية.
- قم بمحاذاة وحدة المعالجة المركزية بعناية مع موصلات الحافلة الخلفية للهيكل لتجنب انحناء الدبابيس أو سوء محاذاة الموصلات.
- ثبت الوحدة باستخدام آليات القفل المدمجة لضمان مقاومة الاهتزاز داخل خزانة التحكم.
- تحقق من أن جميع وصلات كابلات الشبكة وحافلة الإدخال/الإخراج مثبتة بإحكام وأن أسلاك تصريف الحماية مؤرضة بشكل صحيح إلى حافلة الأرضي في الخزانة.
- عند تشغيل الطاقة، راقب مصابيح الحالة على لوحة الوحدة لتأكيد اجتياز وحدة المعالجة لاختبار التشخيص الذاتي وإقامة الاتصال مع شبكة تحكم Ovation.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
