تفاصيل المنتج

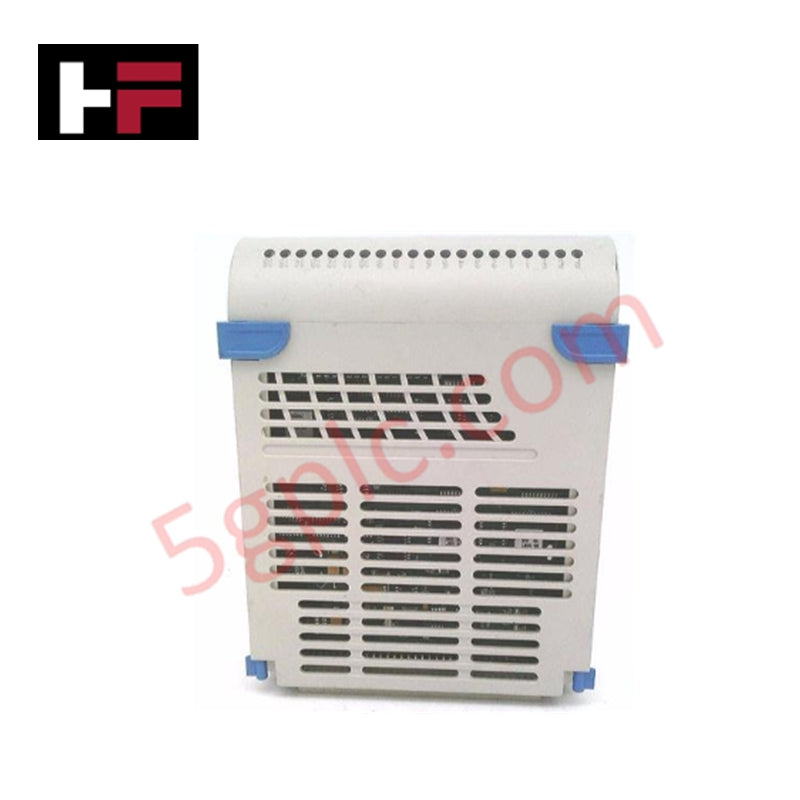

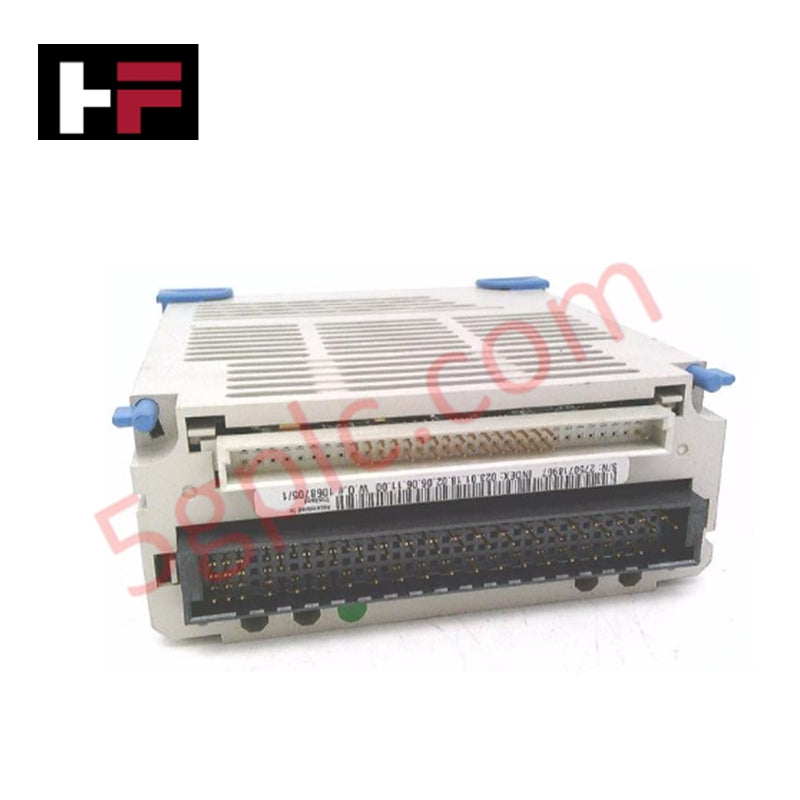

مُكوَّن للتحكم الدقيق في الإشارات في أنظمة التحكم الموزعة Ovation، يوفر Emerson 5X00062G01 (5X00062G01) تنفيذًا كهربائيًا مباشرًا لـ 8 قنوات إخراج 4-20 مللي أمبير متعددة الإرسال لأجهزة القياس العملية.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | 5X00062G01 |
| العلامة التجارية | Emerson |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 0.29 كجم |
| الأبعاد | شكل وحدة Ovation القياسي |
| درجة حرارة التشغيل | نطاق قياسي صناعي |
| استهلاك الطاقة | حمل يعتمد على النظام |
| عدد المخرجات | 8 قنوات متعددة الإرسال |
| نوع الإشارة | إخراج تماثلي 4-20 مللي أمبير |
بروتوكول حلقة HART 4-20 مللي أمبير
تدير وحدة 5X00062G01 توصيل الإشارة التناظرية إلى المشغلات الميدانية عبر 8 قنوات إخراج 4-20 مللي أمبير متعددة الإرسال. يتضمن تصميم الوحدة عزلًا بين القنوات لمنع اختلافات جهد الأرض من التأثير على دقة الحلقة، مما يحافظ على سلامة الإشارة عبر شبكة الإخراج التناظرية. لا ينطبق تعويض الوصلة الباردة (CJC) على هذه الوحدة ذات الإخراج التناظري المنفصل، حيث تم تصميمها لإشارات أمر حلقة التيار وليس لمعالجة إشارات الثرموقبل. يضمن عتاد الوحدة الامتثال لمتطلبات بروتوكول حلقة HART القياسية، مما يسمح بتبادل بيانات التشخيص الثانوية مع الأجهزة الميدانية المتصلة.
الأسئلة المتكررة
س: هل يمكن تبديل وحدة 5X00062G01 أثناء تشغيل النظام النشط؟
ج: تم تصميم وحدات الإدخال/الإخراج في Ovation للاستبدال أثناء التشغيل. قبل إزالة الوحدة، تحقق من حالة حلقة التحكم وقم بتعطيل نقاط الإخراج في برنامج هندسة Ovation لمنع حركة المشغل غير المقصودة أثناء عملية تبديل الوحدة.
س: كيف يتم إدارة فترة التعدد الزمني عبر القنوات الثمانية للإخراج؟
ج: يتم التعامل مع التعدد الزمني بواسطة منطق المسح الداخلي للوحدة، والذي يتزامن مع دورة ناقل تحكم Ovation. يضمن المتحكم تحديث قيم الإخراج بمعدل المسح المُكوَّن دون الحاجة إلى تعديل توقيت يدوي من المستخدم النهائي.
إرشادات التثبيت الميداني
- تأكد من أن فتحة الوحدة مؤشرة بشكل صحيح داخل رف الإدخال/الإخراج Ovation قبل الإدخال لتجنب عدم محاذاة ناقل اللوحة الخلفية.
- ثبت الوحدة باستخدام براغي تثبيت اللوحة الأمامية المزودة؛ تحقق من أن موصل اللوحة الخلفية مثبت بالكامل لضمان نقل موثوق للطاقة والإشارة.
- وصل أسلاك حلقة 4-20 مللي أمبير إلى كتلة المحطات المقابلة، مع الحفاظ على القطبية الصحيحة ومراعاة مواصفات مقاومة الحلقة القصوى.
- قم بتوجيه إشارات الإخراج في صواني كابلات مخصصة منفصلة عن مصادر التيار المتردد عالي الجهد أو التداخل الكهرومغناطيسي (EMI) للحفاظ على استقرار إشارة الإخراج.
- تأكد من أن مؤشرات حالة الوحدة نشطة وتتواصل مع المتحكم، ثم تحقق من قيم إخراج الحلقة باستخدام مقياس متعدد معاير في صندوق التوصيل الميداني.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
