تفاصيل المنتج

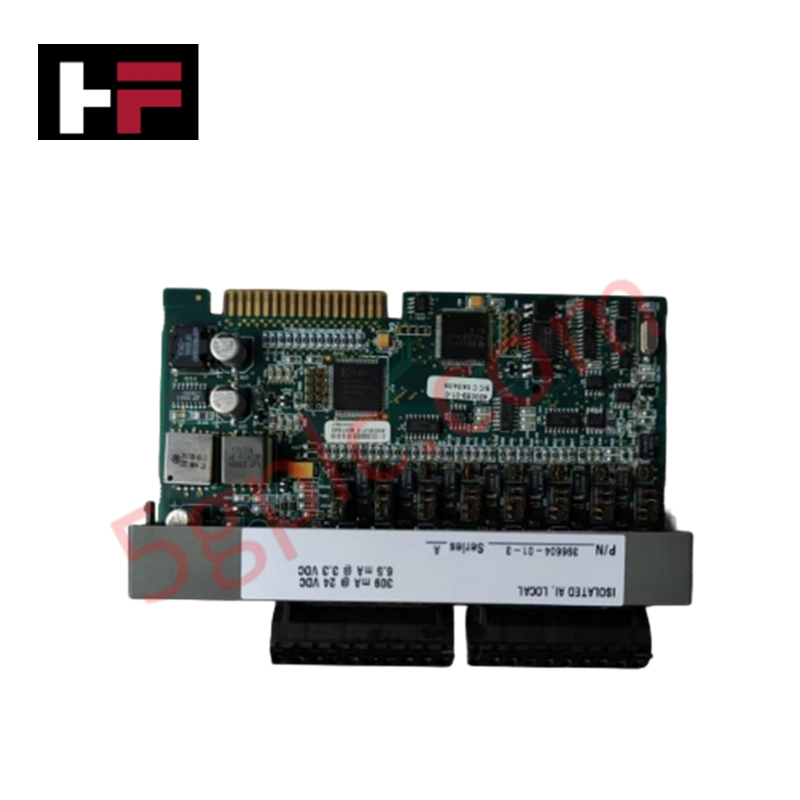

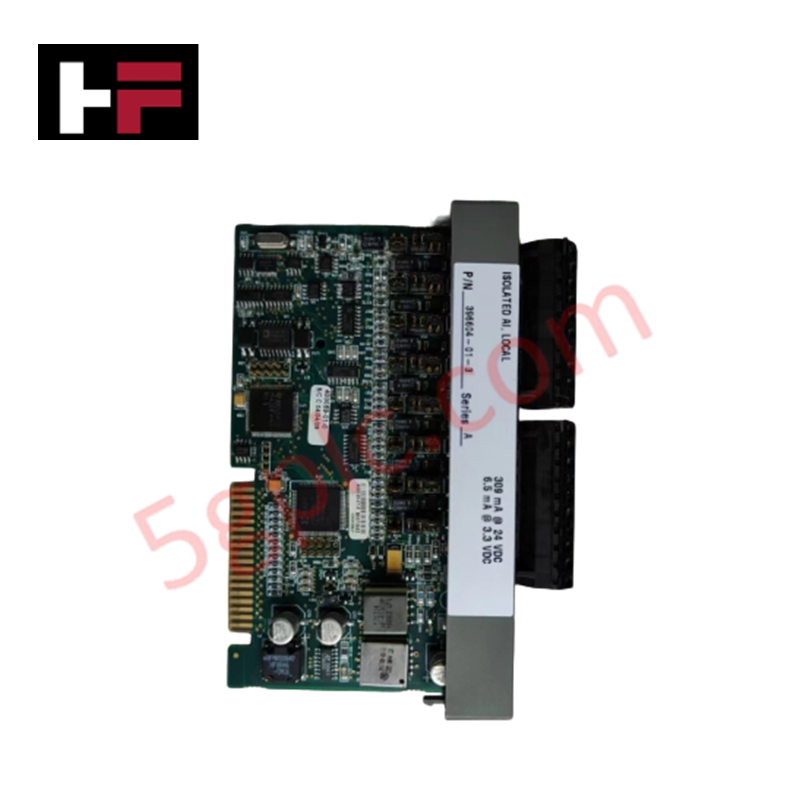

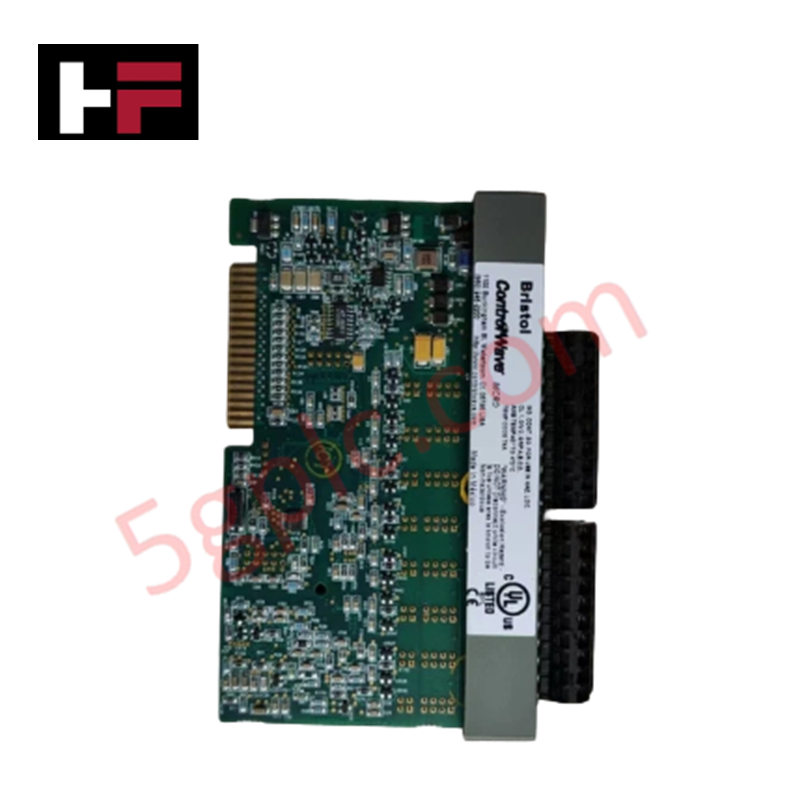

يعمل Emerson 396604-01-3، المعروف أيضًا باسم 396604-01-3 وحدة الإدخال التناظرية، كمكون مادي مخصص لتحويل الإشارات التناظرية المحلية إلى بيانات رقمية واستخلاص المعلمات ضمن منصات ControlWave Micro. يراقب هذا المكون مباشرة متغيرات التيار والجهد الخارجية عبر أطراف لولبية مخصصة، محولًا بيانات القياس الفيزيائية الخام إلى تمثيلات ثنائية معالجة عبر هياكل ناقل النظام المحلية.
المواصفات المادية
| المعلمة | المواصفة |
| النموذج | 396604-01-3 |
| العلامة التجارية | Emerson (بريستول) |
| المنشأ | الولايات المتحدة الأمريكية |
| الوزن | 10.01 رطل |
| الأبعاد | بصمة وحدة قياسية لحامل ControlWave Micro |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +70 درجة مئوية |
| استهلاك الطاقة | 6.5 مللي أمبير عند 3.3 فولت تيار مستمر (ناقل المنطق) و309 مللي أمبير عند 24 فولت تيار مستمر (ناقل الحقل) |
| الواجهة الفيزيائية | أطراف لولبية مدمجة |
| نوع العزل | مسارات دارة معزولة جلفانيًا |
| كثافة الإدخال | هيكل تتبع تناظري متعدد القنوات |
هيكل العزل بين القنوات
يعتمد التنفيذ الميكانيكي لوحدة واجهة ControlWave هذه على هياكل حاجز جلفاني مطبقة مباشرة على كل مسار حلقة طرفية. يفرض الجهاز طرق عزل صارمة بين القنوات لفصل خطوط القياس الميداني الفردية عن الدوائر المجاورة ولوحة المعالجة الداخلية. يمنع هذا الفصل الهيكلي انحرافات الجهد ذات الوضع المشترك، وارتفاعات الضوضاء الكهربائية، أو الحلقات الأرضية الميدانية العرضية من التأثير على الحلقات المتوازية، محافظًا على سلامة طبقة بروتوكول حلقة 4-20 مللي أمبير HART عبر نطاق التشغيل.
الأسئلة المتكررة
س: هل يمكن استبدال وحدة الإدخال التناظرية هذه أثناء تشغيل حامل الوحدة؟
ج: لا. يجب عزل الطاقة الكهربائية عن لوحة قاعدة ControlWave Micro تمامًا قبل إخراج أو إدخال الوحدة. التعديل أثناء التشغيل قد يسبب اضطرابات في ناقل المنطق أو فشل الدائرة على مسار 3.3 فولت تيار مستمر النشط.
س: ما هي متطلبات التيار المستقلة عبر قضبان الجهد المزدوجة لهذه الوحدة؟
ج: تقسم الوحدة حملها، حيث تطلب 6.5 مللي أمبير عند 3.3 فولت تيار مستمر لتغذية منطق محول التناظر إلى الرقمي الداخلي، و309 مللي أمبير عند 24 فولت تيار مستمر لتشغيل دوائر تكييف الحلقة المعزولة.
إرشادات التركيب الميداني
-
محاذاة الوحدة وتركيبها: أدخل التجميع في الفتحة المستهدفة لحامل ControlWave Micro على طول أدلة القمة والقاع. ادفع الوحدة إلى الداخل حتى تتشابك الدبابيس الخلفية مع تجميع لوحة التوزيع الخلفية.
-
إنهاء أطراف البراغي: قم بتجريد أغطية الأسلاك الداخلة حسب المواصفات المصنعية. ثبت كل موصل داخل الأطراف اللولبية المدمجة، مع التأكد من شد براغي التثبيت بالكامل للحفاظ على مقاومة مسار منخفضة.
-
صيانة تأريض الدرع: قم بتأريض جميع موصلات دروع كابلات الأجهزة فقط عند شريط تأريض مشترك في لوحة التجميع المركزية. يجب التحقق من مصفوفة تأريض بنقطة واحدة لمنع التيارات الدائرة من تغيير قياسات المستشعر.
-
إدارة الحاوية البيئية: احتفظ بهذا التجميع داخل خزانة صناعية محكمة ضد الطقس وخالية من الغبار. تحقق من أن التهوية المستمرة تحافظ على رطوبة داخلية ضمن حدود نافذة التتبع غير المكثفة.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
