تفاصيل المنتج

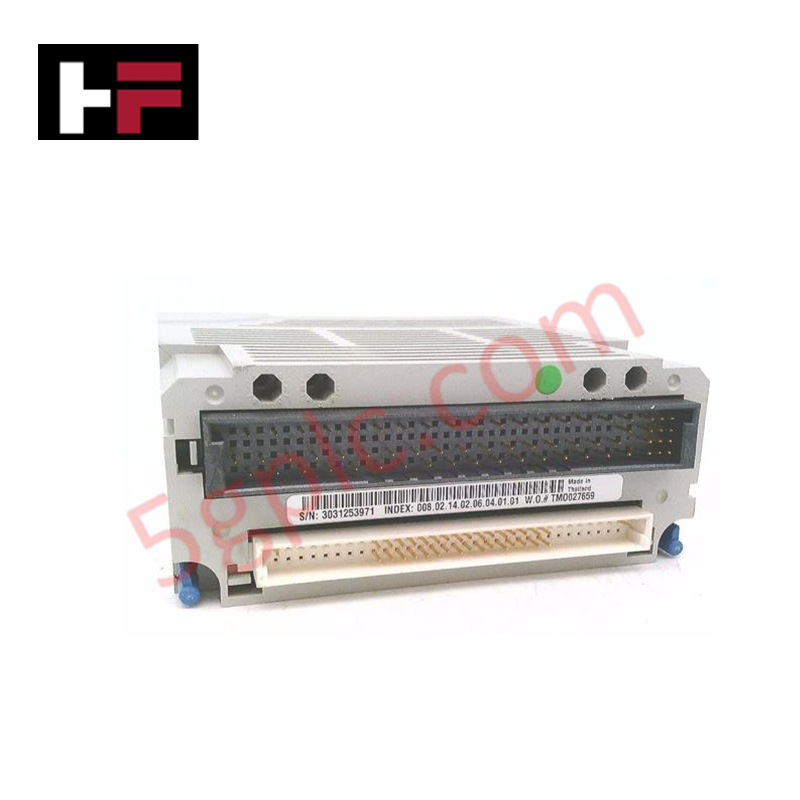

مُكوَّن للاتصال التسلسلي عالي السرعة في منصات التحكم Ovation، يوفر Emerson 1C31166G02 (1C31166G02) تنفيذًا مباشرًا لتبادل البيانات التسلسلية عبر 4 أسلاك RS485 من خلال واجهات EMOD و PMOD المدمجة.
المواصفات الفنية
| المعامل | المواصفة |
|---|---|
| النموذج | 1C31166G02 |
| العلامة التجارية | Emerson |
| الأصل | محدد من قبل الشركة المصنعة |
| الوزن | 0.32 كجم |
| الأبعاد | شكل وحدة Ovation القياسي |
| درجة حرارة التشغيل | نطاق صناعي قياسي |
| استهلاك الطاقة | يعتمد على حمل النظام |
| الواجهة | RS485 بأربعة أسلاك |
| توافق المعالج | R1120 |
سرعة اتصال ناقل اللوحة الخلفية
يدير المتحكم 1C31166G02 حركة مرور الرابط التسلسلي بين وحدة المعالجة المركزية Ovation R1120 والأجهزة المتصلة في الميدان. تم تصميم الوحدة للتعامل مع حزم البيانات الحتمية، مما يضمن تقليل زمن تأخير الاتصال عبر الناقل التسلسلي. يتم الحفاظ على توافق فلاش البرنامج الثابت من خلال بنية EMOD/PMOD، مما يسمح بتحديثات الإصدارات وتوسيع الميزات دون تعديل الأجهزة. يدعم المتحكم معدلات باود قابلة للتعديل وتكوينات التماثل، مما يتيح تزامنًا دقيقًا مع الأجهزة التسلسلية المتنوعة. يتم ضمان سلامة البيانات من خلال فحص الأخطاء المعتمد على الأجهزة، مما يضمن تسليم الرسائل بشكل مستمر عبر رابط RS485.
الأسئلة المتكررة
س: هل يدعم 1C31166G02 الإدخال والإزالة أثناء التشغيل (hot-swap)؟
ج: الوحدة قادرة على عمليات الإدخال والإزالة أثناء التشغيل ضمن فتحة رف الإدخال/الإخراج المخصصة في Ovation. تأكد من تعليق أو إيقاف الاتصال بالجهاز التسلسلي المرتبط منطقيًا في برنامج تحكم Ovation قبل إزالة الوحدة لتجنب انقطاعات أخطاء منفذ التسلسلي.
س: هل الوحدة متوافقة مع جميع إصدارات وحدة المعالجة المركزية R1120؟
ج: تعتمد التوافقية على إصدار البرنامج الثابت المثبت. تحقق من أن برنامج وحدة المعالجة المركزية R1120 محدث إلى المستوى المطلوب لدعم وظائف وحدة 1C31166G02 كما هو محدد في وثائق إصدار النظام.
إرشادات التثبيت في الميدان
- تأكد من توجيه الوحدة بشكل صحيح قبل تركيبها في اللوحة الخلفية للحاضنة؛ تحقق من نظافة دبابيس الموصل وخلوها من العوائق.
- قم بتوصيل كابل RS485 بأربعة أسلاك إلى كتل المحطات، مع التأكد من مطابقة أزواج A/B و TX/RX وفقًا لمخطط الأسلاك الخاص بالنظام.
- ركب مقاومات إنهاء الخط (عادة 120 أوم) في كلا طرفي الناقل الفيزيائي RS485 لمنع انعكاسات الإشارة وتلف البيانات.
- مرر كابلات الاتصال التسلسلي في مسار أسلاك منفصل عن كابلات الطاقة والتحكم بالمحرك لتجنب التداخل الكهرومغناطيسي.
- أكد نجاح إنشاء الرابط بمراقبة مصابيح حالة الاتصال على اللوحة الأمامية للوحدة ومراقبة بيانات نبض منفذ التسلسلي عبر محطة العمل الهندسية.
معلومات إضافية
- قطع أصلية 100%: جميع المنتجات أصلية وموثوقة، مما يضمن أداءً صناعيًا موثوقًا.
- ضمان استرداد خلال 30 يومًا: يمكن إرجاع أي منتج متوفر في المخزون خلال 30 يومًا في عبوته الأصلية غير المفتوحة لاسترداد كامل (باستثناء الشحن والرسوم).
- ضمان لمدة 12 شهرًا: يغطي العيوب في المواد أو التصنيع؛ لا يشمل سوء الاستخدام أو التآكل الطبيعي أو التعديلات غير المصرح بها.
- الشحن إلى جميع أنحاء العالم: نشحن عبر USPS وUPS وFedEx وDHL. تختلف أوقات التسليم حسب البلد وقد تخضع للجمارك أو رسوم الاستيراد.
- الدعم والتواصل: يتوفر الدعم الفني وضمان الخدمة في أي وقت. تواصل معنا هنا: اتصل بنا.
- إرشادات الشراء: تحقق من مواصفات المنتج والتوافق بعناية قبل الطلب لضمان الاستخدام الصحيح.
